691412320012M

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 4123M系列, 12路, 3.81mm节距, 通孔安装, 焊接端接, 灰色
供应商型号: 732-11146-ND
供应商: Digi-Key
标准整包数: 1

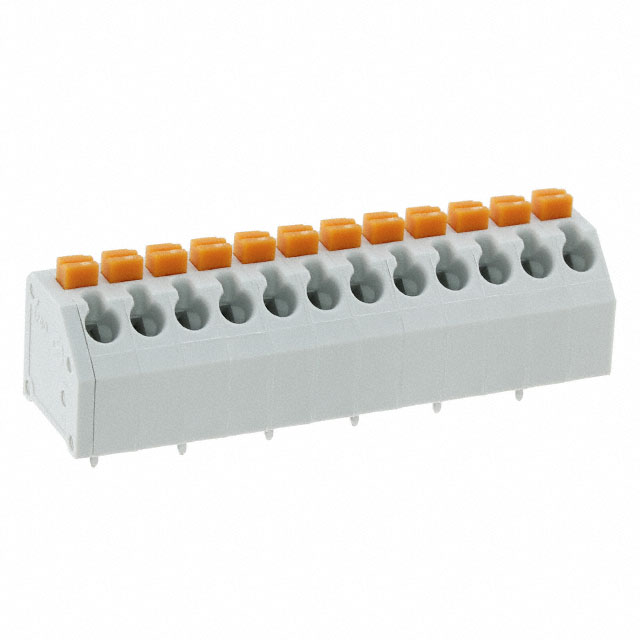

WURTH 接线板-线至板 691412320012M

691412320012M概述


    产品简介

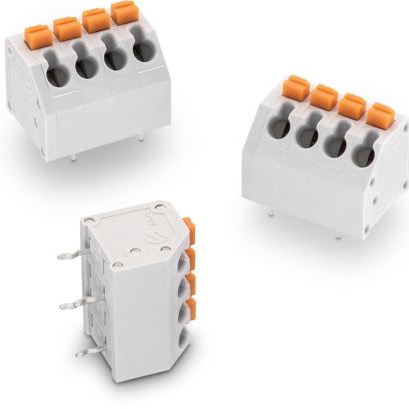

    产品名称:Serie 4123 M - 3.81mm Screwless 45° Entry WR-TBL
    Serie 4123 M 是一种螺钉式无螺纹连接器,设计用于广泛的电子设备。这款连接器主要用于通用电子设备,如家用电器、工业控制设备等。它具有多种针脚配置,可以灵活适应不同应用需求。

    技术参数


    以下是 Serie 4123 M 的关键技术和性能参数:
    | 参数 | 值 | 单位 |
    |
    | 针脚数量 | 12
    | 针脚间距(P) | 3.81 | mm |
    | 最大额定电流(IR) | 4 | A |
    | 工作电压范围 | 300 - 450 | V (AC)|
    | 耐压值(Withstanding Voltage) | 1600 - 2500 | V (AC) |
    | 接触电阻(Contact Resistance) | 20 | mΩ |
    | 操作温度范围 | -30 到 +120| °C |
    | 绝缘材料 | PA6/66
    | 绝缘等级 | UL94 V-0
    | 接触材料 | 磷青铜
    | 接触镀层 | 锡

    产品特点和优势


    特点:
    - 多种针脚配置,可灵活应用于不同的电子设备。
    - 使用无螺纹设计,安装和拆卸简便快捷。
    - 高耐压值和低接触电阻,确保良好的电气性能。
    - 适用于宽泛的操作温度范围,可在极端环境下稳定工作。
    - 使用PA6/66绝缘材料和磷青铜接触材料,确保长时间的可靠性。
    优势:
    - 由于其设计的简易性和高可靠性,Serie 4123 M 在通用电子设备中表现出色。
    - 无螺纹设计不仅简化了安装过程,还能减少因螺丝松动导致的故障。
    - 具有广泛的温度适用范围,适用于各种恶劣环境下的设备。
    - 通过严格的测试和认证,确保了产品的高质量和稳定性。

    应用案例和使用建议


    应用案例:
    Serie 4123 M 常用于家电、工控设备以及通信设备中,其灵活的针脚配置使其可以轻松适应不同设备的需求。
    使用建议:
    - 安装时应注意按照正确的步骤操作,避免过度施力,以防止损坏连接器。
    - 在高温和低温环境中使用时,注意监测环境温度变化,确保连接器正常工作。
    - 由于其适用于一般电子设备,因此不建议用于需要更高安全标准的应用场合,如航空航天、医疗设备等。

    兼容性和支持


    - Serie 4123 M 设计为与Würth Elektronik eiSos GmbH & Co. KG的产品配套使用,确保最佳兼容性。
    - 公司提供详尽的技术支持和售后服务,包括定期的产品更新和技术咨询。
    - 用户可以通过联系销售工程师或内部销售人员获取更多支持信息。

    常见问题与解决方案


    问题1:连接器在高温环境下无法正常工作。
    - 解决方案: 检查是否在规定的操作温度范围内使用,必要时考虑使用散热装置。
    问题2:连接器出现接触不良的情况。
    - 解决方案: 清洁连接器接口,确保没有灰尘或异物阻碍接触。
    问题3:连接器插拔困难。
    - 解决方案: 确保正确对齐针脚并轻轻插入,避免用力过猛导致变形。

    总结和推荐


    Serie 4123 M 连接器以其高可靠性、便捷安装和广泛的适用性在通用电子设备中表现优异。其多样的针脚配置和高耐压性能使其成为众多应用场景的理想选择。不过,考虑到其未授权用于高安全标准应用的特点,在涉及重要安全设备时需谨慎选择其他更为适合的产品。对于一般电子设备,我们强烈推荐使用Serie 4123 M 连接器,以保证长期稳定的运行效果。

691412320012M参数

参数
长*宽*高 47.22mm(长度)*12mm(宽度)
安装方式 螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,散装

691412320012M厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691412320012M数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691412320012M 691412320012M数据手册

691412320012M封装设计

查看详情并下载
Symbol
Footprint
3D Model
