691305340002

厂牌: WURTH

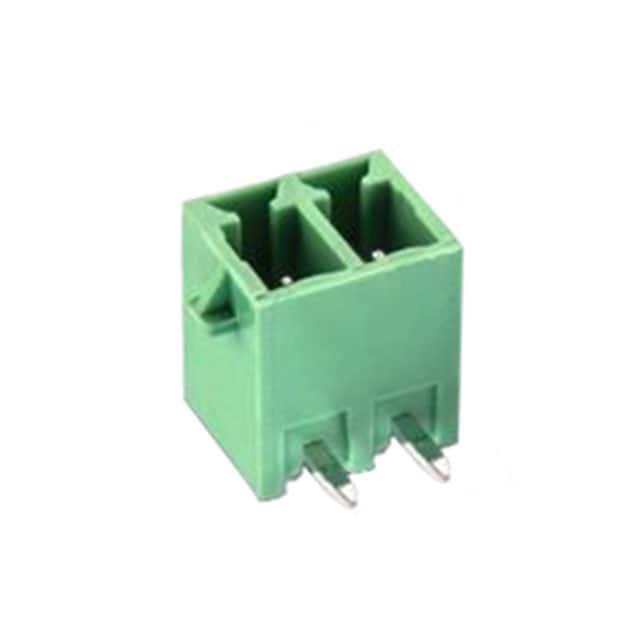

产品描述: Wurth Elektronik 3.81mm间距2p插拔式接线端子 插座头, 3053系列, 2.5 kV 交流、 300 V 交流, 焊接, 绿色
供应商型号: 3767290
供应商: 海外现货
标准整包数: 10
WURTH 接线座- 接头/插头和插口 691305340002

691305340002概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了由Würth Elektronik eiSos GmbH & Co. KG生产的电子元器件——3053系列3.81毫米水平式PCB端子(带塑料卡扣)产品。这种电子元器件主要应用于通用电子设备,适用于电路板上的连接,通过其设计使得线路连接更加稳固和可靠。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 针数 | 2
    | 针间距 | 3.81 | mm |
    | 端子长度 | 11.12 | mm |
    | 额定电流 | 12 | A |
    | 工作电压 | 300 | V (AC) |
    | 耐受电压 | 2500 | V (AC) |
    | 接触电阻 | 20 | mΩ |
    | 绝缘材料 | PA66
    | 绝缘材料燃烧等级 | UL94 V-0
    | 绝缘颜色 | 绿色
    | 接触材料 | 铜合金
    | 接触电镀 | 锡
    | 操作温度范围 | -40 到 +105 | °C |

    产品特点和优势


    这款电子元器件具有多个显著的优势,其中包括:
    1. 高可靠性:额定电流高达12A,耐受电压为2500V (AC),确保了其在高压环境中仍能保持稳定。
    2. 适用广泛:广泛适用于各种通用电子设备,适合于多种类型的电路板连接需求。
    3. 抗磨损设计:塑料卡扣的设计可以防止外部冲击导致的损坏,延长了产品的使用寿命。
    4. 环保标准:符合RoHS标准,无铅环保,符合全球环保要求。
    5. 良好的电气性能:接触电阻仅为20mΩ,有助于减少信号传输过程中的损失,提高整体系统性能。

    应用案例和使用建议


    该产品适用于各类电路板连接,例如通信设备、消费电子、工业控制等领域。具体使用建议如下:
    1. 装配工艺:在焊接时需遵循WE技术焊接规范,保证焊接质量。推荐使用无铅焊料,避免过度加热导致的损坏。
    2. 安装位置:确保端子安装后没有机械压力,特别是避免重叠的PCB导致的压力。
    3. 清洁保养:不建议进行水洗或其他化学清洗,避免破坏部件性能。如果需要清洗,建议使用不含有机酸的清洗剂。

    兼容性和支持


    该产品主要与Würth Elektronik eiSos自家的产品兼容,包括其他配套工具和端子。对于特殊需求,需提前联系销售工程师获取技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后接触不良 | 确认焊接工艺是否符合WE规范;重新焊接。 |
    | 连接不稳定 | 检查是否有足够的插入深度,重新插入并确认。|

    总结和推荐


    总结来看,这款3053系列3.81毫米水平式PCB端子(带塑料卡扣)是一款高性能、可靠的电子元器件,适用于广泛的电子设备。尽管它被设计用于一般用途的电子设备,但在某些特定应用场景下可能需要额外的安全验证。总体而言,这是一款值得推荐的产品,尤其适用于需要高度可靠连接的应用场合。

691305340002参数

参数
长*宽*高 11.32mm*9.2mm*7.2mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

691305340002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691305340002数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691305340002 691305340002数据手册

691305340002封装设计

查看详情并下载
Symbol
Footprint
3D Model
