691411410010

产品分类: 接线板-线至板
厂牌: WURTH

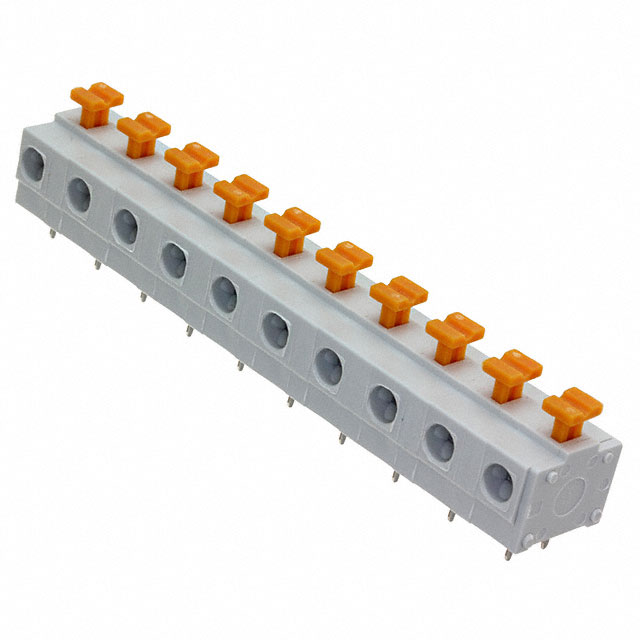

产品描述: Wurth Elektronik PCB端子台 4114系列, 10路, 7.62mm节距, 通孔安装, 焊接端接, 灰色
供应商型号: 732-11092-ND
供应商: Digi-Key
标准整包数: 1

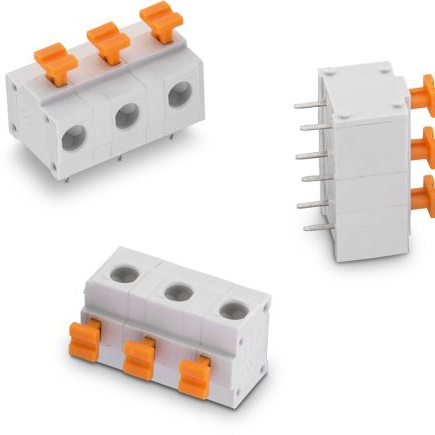

WURTH 接线板-线至板 691411410010

691411410010概述

    电子元器件产品技术手册

    产品简介


    这款名为WR-TBL的电子元器件是专为一般电子产品设计和开发的产品。该产品采用无螺钉垂直接入方式,包含多个不同长度型号(如10引脚版本)。它适用于各种通用电子设备,但并不适合用于安全标准和可靠性要求极高的设备。此外,该产品也不适用于军事、航空航天、核控制等特殊领域的应用。

    技术参数


    以下为该产品的详细技术规格:
    - 外形尺寸:
    - 长度 \( L \): 75.2 mm
    - 引脚间距 \( P \): 7.62 mm
    - 引脚数: 10
    - 引脚到引脚中心距离: 69.58 mm
    - 工作温度范围: -30°C 到 +120°C
    - 电气特性:
    - 额定电流 \( IR \): 10 A
    - 工作电压: 300-750 V (交流)
    - 耐压测试: 1600-3000 V (交流)
    - 接触电阻: 20 mΩ
    - 机械特性:
    - 固态导线截面积: 1.31 至 0.05 mm²
    - 扁平线长: 10 mm
    - 材料特性:
    - 绝缘材料: 尼龙 (PA6/66)
    - 绝缘材料阻燃等级: UL94 V-0
    - 触点材料: 不锈钢
    - 端子材料: 铜合金,镀锡

    产品特点和优势


    1. 无螺钉设计:简化安装过程,提高装配效率。
    2. 高可靠性:通过严格的电气和机械测试,确保在极端条件下的稳定运行。
    3. 广泛适用性:适用于多种通用电子设备,满足不同应用场景需求。
    4. 良好的温度适应性:能够在-30°C至+120°C的温度范围内正常工作。
    5. 高效连接:提供稳定的电流传输能力,保证电路性能。

    应用案例和使用建议


    该产品广泛应用于消费电子、工业自动化等领域。例如,在某些自动化控制系统中,该连接器能够提供可靠的信号传输和电源连接。为了确保最佳使用效果,建议遵循以下几点:
    1. 安装过程中避免对连接器造成过度的机械冲击。
    2. 确保安装温度符合技术参数的要求。
    3. 定期检查并保持连接器清洁,防止灰尘和湿气进入导致故障。

    兼容性和支持


    该产品与Würth Elektronik eiSos GmbH & Co. KG公司旗下的其他产品兼容,制造商提供了详尽的技术支持和维护服务。客户可以随时联系技术支持团队以获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查安装是否到位,重新固定 |
    | 温度过高 | 确保安装位置通风良好,降低环境温度 |
    | 电流传输不良 | 更换导线,确保导线质量 |

    总结和推荐


    综上所述,这款WR-TBL连接器在通用电子设备的应用中表现出色。它具有可靠的设计、广泛的适用性和强大的支持系统。尽管不适合用于安全和可靠性要求极高的设备,但在常规应用中表现出众。我们强烈推荐此产品用于需要稳定连接和高效传输的电子设备。如果您正在寻找一款可靠的通用连接器,WR-TBL无疑是理想的选择。

691411410010参数

参数
长*宽*高 75.2mm*12.5mm*13.9mm
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691411410010厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691411410010数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691411410010 691411410010数据手册

691411410010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.8924 ¥ 41.3408
10+ $ 4.1246 ¥ 34.5181
100+ $ 3.3363 ¥ 27.9208
500+ $ 3.1377 ¥ 26.2585
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 41.34
