62704021621

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik 1.27mm间距40p双排排针, WR-BHD系列, 直角
供应商型号: ET-3818146
供应商: 海外现货
标准整包数: 1

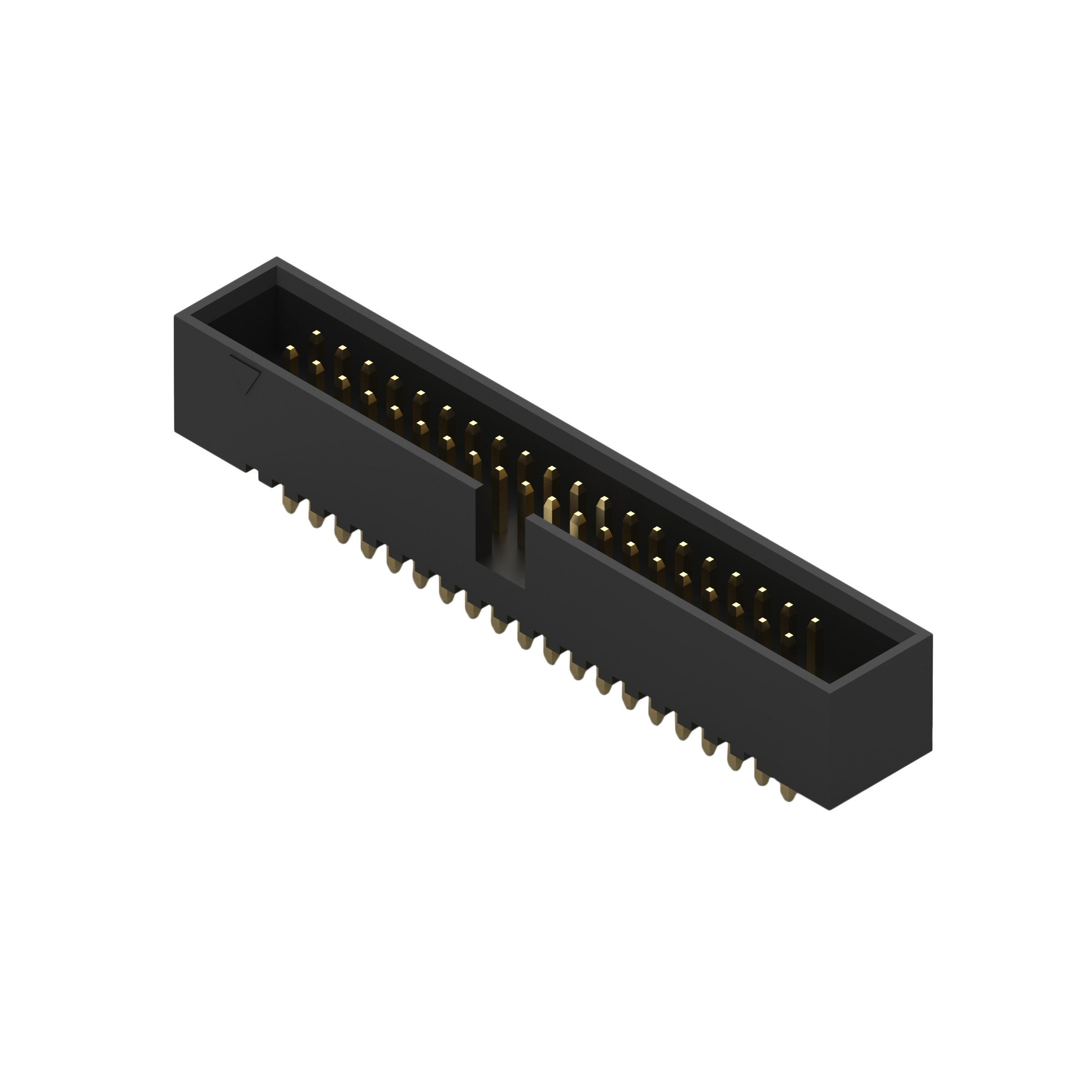

WURTH  62704021621

62704021621概述

    WR-BHD Male THT Box Header 技术手册

    1. 产品简介


    产品类型:
    WR-BHD Male THT Box Header 是一种直插式(THT)的公头连接器,设计用于通用电子设备。
    主要功能:
    该连接器提供40个引脚,可用于电源线和信号线的连接。它具有耐久性强、可靠性和电气性能优良的特点。
    应用领域:
    广泛应用于消费电子、工业自动化、通信设备等领域,适用于需要高可靠性连接的场合。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 引脚数 | 40 | - |
    | 引脚间距(中间) | 24.13 | mm |
    | 长度(L) | 31.75 | mm |
    | 长度(L1) | 30.15 | mm |
    | 插拔寿命 | 25 | 次 |
    | 额定电流 | 1 | A |
    | 工作电压 | 50 | V (AC) |
    | 耐受电压 | 500 | V (AC) |
    | 接触电阻 | 20 | mΩ |
    | 绝缘电阻 | 1000 | MΩ |

    3. 产品特点和优势


    特点:
    - 引脚间距为24.13mm,便于线路布局。
    - 具有较高的额定电流和绝缘电阻,保证了良好的电气性能。
    - 耐用性强,插拔次数可达25次,适合频繁使用的场合。
    - 环境适应性好,工作温度范围为-40°C到+105°C。
    优势:
    - 高可靠性:设计和制造均符合国际标准,确保长期稳定运行。
    - 易于安装:兼容标准尺寸,便于集成到现有系统中。
    - 稳定性高:采用尼龙9T作为绝缘材料,具有良好的机械强度和热稳定性。
    - 兼容性良好:可与多种设备和工具配合使用。

    4. 应用案例和使用建议


    应用场景:
    WR-BHD Male THT Box Header 在消费电子产品、工业自动化设备和通信设备中广泛应用。例如,在自动售货机中,它可以用于连接主板和电源板,确保设备的正常运行。
    使用建议:
    - 在组装过程中,应确保正确焊接引脚,以避免虚焊和短路现象。
    - 清洁和洗涤时,应使用非腐蚀性的溶剂,避免损伤连接器表面。
    - 储存时应注意防潮、防尘,避免长时间暴露在阳光下。

    5. 兼容性和支持


    兼容性:
    WR-BHD Male THT Box Header 可与其他标准连接器配套使用,确保良好的兼容性和互换性。
    支持和服务:
    制造商 Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术文档和售后服务,帮助客户解决问题和提供技术支持。

    6. 常见问题与解决方案


    问题1:接触不良
    解决方法:
    - 检查引脚焊接是否牢固,重新焊接可能有助于解决问题。
    - 确保引脚间距符合要求,避免因间距错误导致接触不良。
    问题2:电气性能不稳定
    解决方法:
    - 检查焊接点是否有氧化或污染,清理焊接点后重新焊接。
    - 确保连接器插入深度适当,避免过浅或过深导致接触不良。

    7. 总结和推荐


    综合评估:
    WR-BHD Male THT Box Header 是一款性能优异、易于安装的连接器,特别适用于需要高可靠性的应用场景。其较高的额定电流和绝缘电阻使其成为各种电子设备的理想选择。
    推荐:
    鉴于其出色的性能和广泛的应用范围,强烈推荐在需要高可靠性连接的场合使用 WR-BHD Male THT Box Header。结合其良好的兼容性和完善的支持服务,使得这款连接器成为市场上极具竞争力的产品。

62704021621参数

参数
包装方式 管装

62704021621厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

62704021621数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 62704021621 62704021621数据手册

62704021621封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.8269 ¥ 57.6875
10+ $ 5.5056 ¥ 46.5227
100+ $ 4.9063 ¥ 41.4581
250+ $ 4.2272 ¥ 35.7201
500+ $ 3.9323 ¥ 33.228
1000+ $ 3.6374 ¥ 30.7359
库存: 18
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 57.68
