首页  >  产品百科  >  687140183722

687140183722

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 0.5mm间距40p FPC插座 FPC连接器, WR-FPC系列, 单排, 表面, SMT
供应商型号: 2749022
供应商: 海外现货
标准整包数: 1

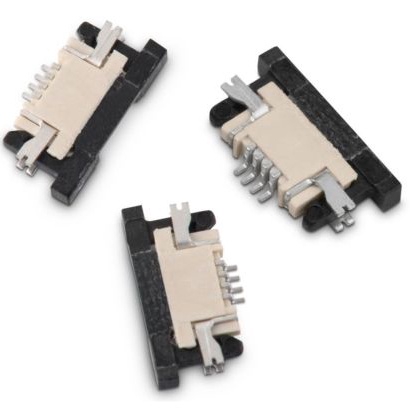

WURTH FFC/FPC连接器 687140183722

687140183722概述

    高品质电子元器件产品手册:0.50mm SMT ZIF水平低轮廓底部接触柔性印刷电路连接器

    1. 产品简介


    0.50mm SMT ZIF水平低轮廓底部接触柔性印刷电路(FPC)连接器是一款专为通用电子设备设计的高质量连接器。其主要功能是提供稳定且可靠的电气连接,适用于各种需要紧凑布局和低剖面的应用场景。该连接器具备多种规格,以适应不同的电路设计需求,广泛应用于消费电子、通信设备、医疗仪器等多个领域。

    2. 技术参数


    该连接器的具体技术参数如下:
    | 参数名称 | 规格值 | 单位 |
    |
    | 针数 | 26
    | 针间距 | 0.5 | mm |
    | 端子材料 | 磷青铜
    | 接触镀层 | 120 µ" 锡,30 µ" 镍
    | 绝缘材料 | LCP
    | 绝缘材料阻燃等级 | UL94-V0
    | 环境温度范围 | -25 至 +85 | °C |
    其他关键参数还包括:
    - 极性标准:06;08;10;12;14;16;18;20;22;24;26
    - 机械寿命:20次插拔
    - 额定电流:0.4 A
    - 工作电压:50 V(交流)
    - 耐压强度:1分钟内 250 V(交流)

    3. 产品特点和优势


    - 低轮廓设计:独特的低轮廓设计使得该连接器能够在空间受限的设计中轻松安装,节省空间。
    - 高可靠性:采用高质量磷青铜材料和锡镍复合镀层,确保了高可靠性和长使用寿命。
    - 快速连接:支持表面贴装技术(SMT),便于自动化生产和快速装配。
    - 多样化的针脚选择:提供26种不同的针脚配置,满足不同电路设计的需求。

    4. 应用案例和使用建议


    应用案例:该连接器常用于手机、平板电脑和其他便携式电子设备中,以实现显示屏与主板之间的信号传输。在某些医疗设备中,它也被用来连接传感器和控制板。
    使用建议:
    - 在安装过程中要避免过度弯曲柔性电路板,以免损坏连接器。
    - 确保焊接温度符合推荐的再流焊曲线,否则可能导致焊接不良。
    - 储存时要防止湿气进入,以免影响焊点的可焊性。

    5. 兼容性和支持


    该连接器专为与威图电子的配套产品及工具使用而设计。制造商提供详尽的技术支持文档,并在必要时提供现场技术支持。此外,该产品已通过多项国际认证,如UL认证(E323964),确保其质量和可靠性。

    6. 常见问题与解决方案


    问题1:连接器在多次插拔后出现接触不良。
    - 解决办法:检查焊接质量并确认焊接温度符合要求。如果问题依旧存在,请联系供应商进行进一步检测。
    问题2:连接器与柔性电路板之间的接触电阻偏高。
    - 解决办法:检查是否有污染物(如氧化物)存在于接触面上。清洁接触区域后重新测试。

    7. 总结和推荐


    综上所述,0.50mm SMT ZIF水平低轮廓底部接触柔性印刷电路连接器以其紧凑的设计、高可靠性以及多样化的配置选项,在多种应用场景中表现出色。鉴于其广泛的应用范围和显著的优点,强烈推荐该产品用于需要高性能连接解决方案的场合。同时,使用时请严格遵守制造商的安全指南,以确保最佳效果和长期使用。

687140183722参数

参数
触头镀层
外壳颜色 -
针脚数 -
连接器/触头类型 -
扁平柔性类型 -
间距 500μm
额定电流 400mA
端接 -
板上高度 -
安装方式 贴片安装

687140183722厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687140183722数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 687140183722 687140183722数据手册

687140183722封装设计

查看详情并下载
Symbol
Footprint
3D Model
