首页  >  产品百科  >  687110149022

687110149022

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 0.5mm间距10p FPC插座 FPC连接器, WR-FPC系列, 单排, 表面, 焊接
供应商型号: 2470617
供应商: 海外现货
标准整包数: 2000

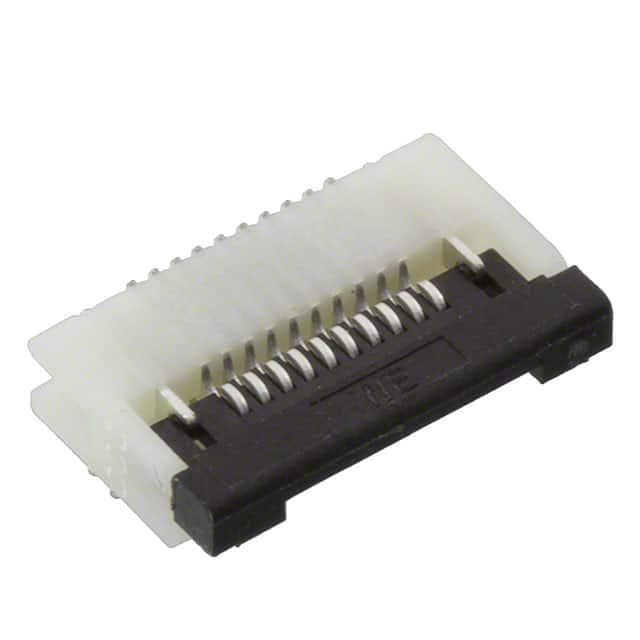

WURTH FFC/FPC连接器 687110149022

687110149022概述


    产品简介


    WR-FPC SMT ZIF 水平铰链型连接器 是一款专为通用电子产品设计的零组件。它具有底接触设计,触点间距为0.50毫米(Pitch P),适用于需要高可靠性和稳定性的场合。这些连接器主要用于消费电子、通信设备和工业自动化等领域,为各类设备提供灵活且可靠的连接解决方案。

    技术参数


    - 基本尺寸:
    - 长度 \( L \): 9.1 mm
    - 长度 \( L1 \): 5.6 mm
    - 引脚间距 \( Pl \): 4.5 mm
    - 引脚间距 \( Pitch P \): 0.5 mm
    - 材料属性:
    - 绝缘体材料:PA6T,阻燃等级 UL94 V-0,颜色为象牙色
    - 操纵杆材料:PA6T,阻燃等级 UL94 V-0,颜色为黑色
    - 触点材料:磷青铜,镀锡厚度 120 µ",镀镍厚度 50 µ"
    - 电气特性:
    - 额定电流:0.5 A
    - 工作电压:50 V (AC)
    - 耐受电压:150 V (AC) 一分钟
    - 接触电阻:最大50 mΩ
    - 绝缘电阻:最小500 MΩ
    - 操作条件:
    - 工作温度范围:-40°C 至 +105°C
    - 耐用性:
    - 重复插拔次数:20万次

    产品特点和优势


    这款连接器具有多个独特的功能和优势:
    1. 高可靠性:能够在极端条件下长时间稳定工作,具备高耐受电压和接触电阻,确保电路的安全和可靠。
    2. 耐用性强:设计有20万次的插拔寿命,适合频繁插拔的应用场景。
    3. 易于安装:标准的SMT设计使得安装过程简单高效。
    4. 材料优质:采用高性能的PA6T材料,保证了连接器在高温和高湿度环境下的稳定性能。
    5. 低接触电阻:保证信号传输的质量,减少能量损失。

    应用案例和使用建议


    该连接器适用于消费电子设备、通信模块、医疗设备以及工业自动化等领域。具体应用场景包括:
    1. 便携式电子设备:如智能手机和平板电脑,可确保高密度排线连接。
    2. 通信设备:用于网络路由器和交换机中的柔性线路板连接。
    3. 医疗设备:适用于小型化和高精度要求的医疗设备内部连接。
    使用建议:
    - 在安装时遵循正确的焊接温度曲线,确保焊点质量和电气性能。
    - 使用适当的清洗剂进行清洁,避免损坏引脚和连接部位。
    - 在存储时保持在原始包装内,避免直接暴露于阳光下,以确保长期可靠性。

    兼容性和支持


    该连接器与Würth Elektronik eiSos的其他产品具有良好的兼容性,可以与其他配套工具和部件一起使用。厂商提供了详细的安装和使用指南,并提供技术支持和服务。如果客户有特殊需求,厂商也可以根据客户的要求进行定制。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正确插入 | 确保连接器插入方向正确,并使用正确的力道进行插入。 |
    | 连接器插入后松动 | 检查是否完全插入到位,并检查引脚是否有变形或损坏。 |
    | 信号传输不稳定 | 确认焊接质量良好,检查连接器是否清洁,无污染物。 |
    | 产品存储时间超过12个月 | 确认是否在规定时间内使用,并考虑重新评估产品特性。 |

    总结和推荐


    总体来看,WR-FPC SMT ZIF 水平铰链型连接器是一款设计合理、性能优异的连接器。它的高可靠性、长寿命和易于安装的特点使其成为众多应用场景的理想选择。强烈推荐此款连接器用于需要高可靠性和稳定性的电子产品中。如果您有特定的应用需求,可以联系厂商获取更多技术支持和定制服务。

687110149022参数

参数
连接器/触头类型 底部
扁平柔性类型 FFC,FPC
额定电流 500mA
间距 500μm
端接 焊盘
外壳颜色 乳白色
针脚数 10pin
触头镀层
板上高度 2.2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

687110149022厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687110149022数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 687110149022 687110149022数据手册

687110149022封装设计

查看详情并下载
Symbol
Footprint
3D Model
