7447023

产品分类: 共模滤波器
厂牌: WURTH
产品描述:
供应商型号: 4065806
供应商: 海外现货
标准整包数: 1
WURTH 共模滤波器 7447023

7447023概述


    产品简介


    产品概述

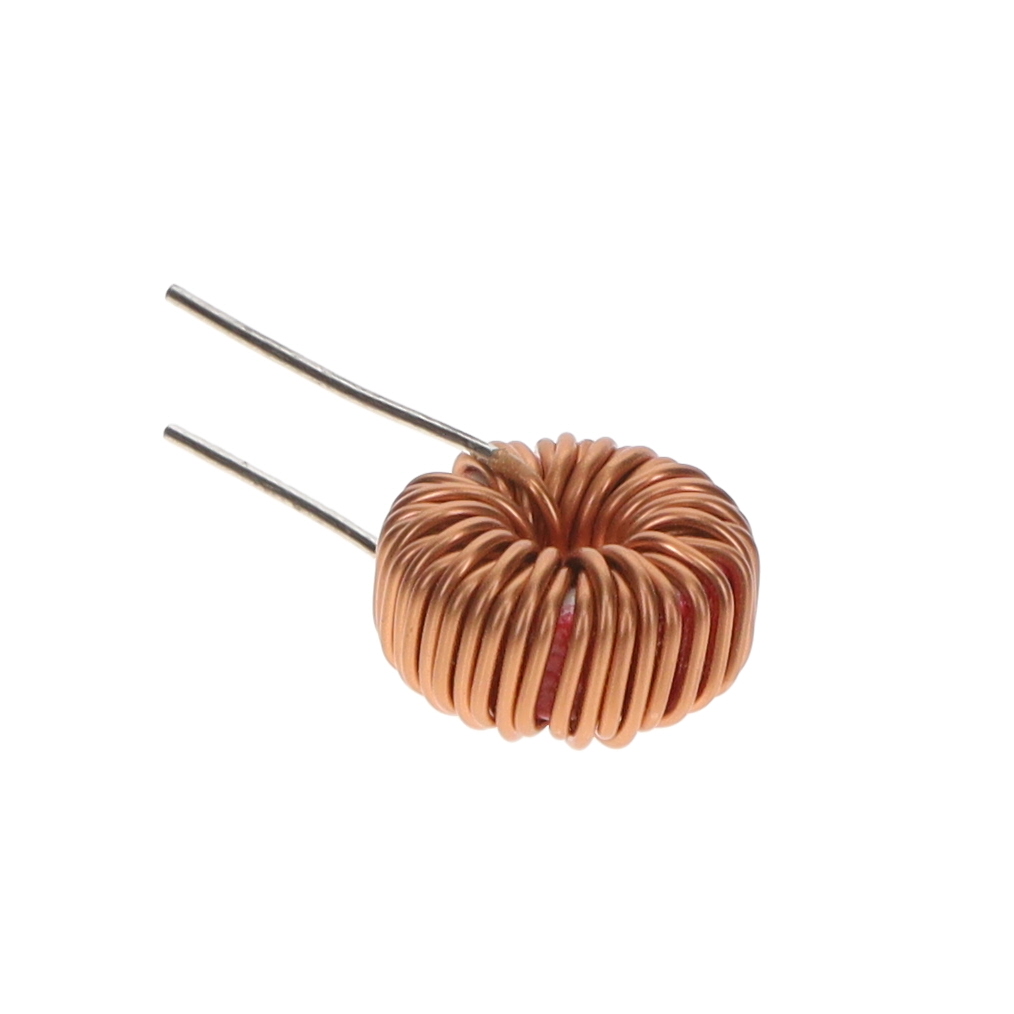

    本手册描述的是Würth Elektronik eiSos GmbH & Co. KG生产的WE-FI引脚型环形线圈扼流圈(型号:7447023)。这是一种专门设计用于一般电子设备的电子元器件,尤其适用于电磁兼容(EMC)和感应解决方案领域。这种扼流圈主要通过抑制高频噪声来保护电路免受干扰。
    主要功能
    - 抑制电源和信号线路中的高频噪声。
    - 适用于电源滤波、共模噪声抑制和EMI滤波。
    - 在广泛的频率范围内提供良好的阻抗特性。
    应用领域
    - 广泛应用于消费电子产品、工业自动化、通信设备和汽车电子等领域。
    - 特别适合需要对高频噪声进行过滤和保护的应用场合。

    技术参数


    | 参数 | 规格 |

    | 尺寸 (mm) | 7.0 ±2.0 / 16.0 max. / 9.9 max. / 15.0 ±2.0 |
    | 额定电感量 L (µH) | 60 |
    | 电流额定值 (A) | 4.1 |
    | 直流电阻 (Ω) | 0.04 |
    | 工作温度范围 (°C) | -40 至 +105 |
    | 储存条件 (°C/%RH) | < 40 / < 75 |
    | RoHS合规性 | 符合 |
    | REACH合规性 | 符合 |
    | 无卤素认证 | 符合 |

    产品特点和优势


    独特功能
    - 高稳定性:在宽广的工作温度范围内保持稳定的性能。
    - 高可靠性:经过严格的质量控制和测试,确保长期可靠运行。
    - 低直流电阻:有助于减少功率损耗,提高能效。
    - 环保材料:符合RoHS、REACH和无卤素标准,适用于环保要求严格的场合。
    优势
    - 多功能性:适用于多种应用场景,具有出色的通用性。
    - 易于集成:标准封装设计,便于在不同电路板上安装和使用。
    - 高度安全:适用于一般电子设备,但在涉及安全关键应用时需要额外评估。

    应用案例和使用建议


    应用案例
    该产品广泛应用于各种电路中,如电源滤波器、共模抑制电路和EMI滤波器。例如,在一台通信设备中,该扼流圈可以有效抑制电源输入端的高频噪声,从而保护敏感电路不受干扰。
    使用建议
    - 安装前检查:在安装前,请仔细检查产品规格,确保满足特定应用的需求。
    - 避免过载:不要超过额定电流值使用,以防止损坏产品。
    - 环境温度:注意产品的最高和最低工作温度,避免因环境温度过高导致损坏。
    - 使用清洁剂:如果需要清洗电路板,请选择对绝缘层、标记和镀层影响较小的清洁剂,避免损坏产品。

    兼容性和支持


    兼容性
    - 该产品与其他同类电子元器件兼容,可在不同的电子设备中使用。
    - 适用于标准焊接工艺,包括无铅焊接和含铅焊接。
    支持
    - 厂商提供详尽的技术支持,包括产品文档、样品和技术咨询。
    - 如需更多帮助,请联系当地的销售代表或技术支持团队。

    常见问题与解决方案


    问题及解决方案
    1. 问题:产品在焊接过程中出现不良
    - 解决方法:确保使用正确的焊接曲线,严格按照技术手册的要求进行操作。
    2. 问题:产品在使用过程中出现噪声
    - 解决方法:检查电路设计,确保音频频率信号没有进入扼流圈。如果需要,可以在信号线路上添加适当的隔离措施。
    3. 问题:产品在长时间存储后无法正常工作
    - 解决方法:请确保存储时间不超过12个月,并在规定的温度和湿度条件下保存。避免暴露在直接阳光下。

    总结和推荐


    综合评估
    WE-FI引脚型环形线圈扼流圈在电磁兼容性和感应解决方案领域表现出色,具备高稳定性、高可靠性以及环保特性。适用于多种应用场景,且在严格的质量控制和测试下确保长期稳定运行。
    推荐使用
    强烈推荐在一般电子设备中使用该产品,特别是在需要抑制高频噪声的场合。如果您需要在安全关键应用中使用此产品,请务必在设计阶段进行详细的安全评估。

7447023参数

参数
阻抗 -
电感值 -
直流电阻 -
额定电流 -
线路数量 -
额定电压-AC -
额定电压-DC -
包装方式 散装

7447023厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447023数据手册

厂牌 PDF简要描述 下载
WURTH 共模滤波器 WURTH 7447023 7447023数据手册

7447023封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20.2298
5+ ¥ 15.9387
10+ ¥ 15.3256
25+ ¥ 14.7126
50+ ¥ 13.7318
200+ ¥ 13.2413
1000+ ¥ 13.2413
2000+ ¥ 13.2413
库存: 103
起订量: 3 增量: 0
