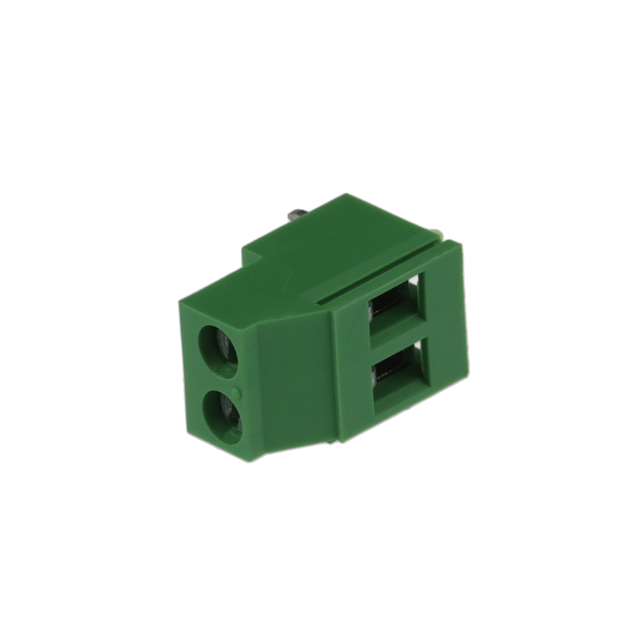

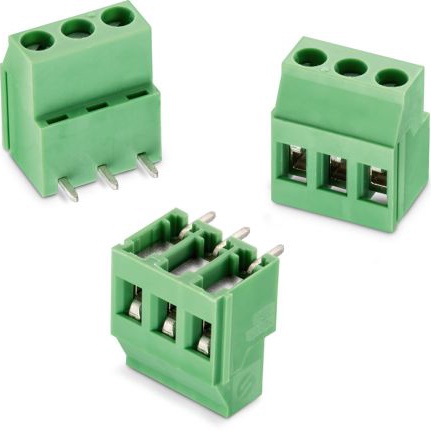

691253500002

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2535系列, 2路, 5.08mm节距, 通孔安装, 焊接端接, 绿色
供应商型号: 732-691253500002-ND
供应商: Digi-Key
标准整包数: 1
WURTH 接线板-线至板 691253500002

691253500002概述


    产品简介


    SERIE 2535 - 5.08 mm - 垂直电缆入口带上升式笼夹
    SERIE 2535 是一款适用于通用电子设备的垂直电缆入口连接器。它采用上升式笼夹设计,提供可靠的电气连接。这款连接器主要用于需要稳定、安全电气连接的应用场合,如家用电器、工业控制系统等。其主要功能是实现电路板上的电缆与电路板之间的可靠连接,从而保证整个系统的稳定运行。

    技术参数


    | 类别 | 参数 |

    | 绝缘材料 | PA6/66 |
    | 阻燃等级 | UL94V0 |
    | 色彩 | 绿色 |
    | 接线柱螺丝 | 钢/锌 |
    | 电缆护套 | 黄铜合金/镍+锡 |
    | 工作温度范围 | -30°C 至 +120°C |
    | RoHS 符合度 | 符合 |
    | 电流额定值 | 16A(常规),24A(最大)|
    | 工作电压 | 300VAC(常规),450VAC(最大)|
    | 耐压强度 | 1.6kV(常规),2.5kV(最大)|
    | 机械特性
    | 电线剥皮长度 | 6mm |
    | 螺丝规格 | M3 |
    | 螺距 | 5.08mm |
    | 接触电阻 | 最大20mΩ |
    | 焊接 | 无铅波峰焊接符合标准 |
    | 包装 | 盒装 |

    产品特点和优势


    SERIE 2535 连接器的主要优势包括:
    1. 可靠性高:该连接器采用了先进的上升式笼夹设计,确保电缆与端子之间的连接牢固且不易松动,从而提供高可靠性。
    2. 广泛的温度适应性:其工作温度范围广泛,从-30°C 到 +120°C,适合各种环境下的使用。
    3. 阻燃性好:UL94V0阻燃等级确保在极端情况下不会燃烧或产生有毒气体。
    4. 符合RoHS标准:无铅设计,环保且对人体无害。
    这些优势使其成为广泛应用于工业控制、汽车电子、家用电器等多个领域的理想选择。

    应用案例和使用建议


    SERIE 2535 主要用于工业控制设备、家用电器、自动化设备等领域。例如,在一个工厂的自动化生产线中,此连接器可以确保所有设备间的电源和信号传输稳定可靠。根据手册中的示例,使用时应注意以下几点:
    1. 电线准备:确保电线剥皮长度为6mm,以确保最佳的接触效果。
    2. 扭矩控制:拧紧螺丝时需控制扭矩在5Lb.in(约0.5Nm),避免过紧导致损坏。
    3. 使用环境:注意工作环境温度变化,尽量避免超出其-30°C至+120°C的工作范围。

    兼容性和支持


    SERIE 2535 具有广泛的兼容性,可与多种标准电线适配。厂商提供了详尽的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时有效的帮助。

    常见问题与解决方案


    根据技术手册提供的常见问题及解决方案,以下是几个可能遇到的问题及其解决方案:
    1. 问题:连接不稳固。
    - 解决方案:检查螺丝是否已经正确拧紧到规定的扭矩范围内。
    2. 问题:接触电阻过大。
    - 解决方案:重新剥线并确保电线长度适当,同时检查螺丝是否完全拧紧。
    3. 问题:无法耐受高电压。
    - 解决方案:确认工作电压不超过规定的最大值(450VAC),并检查是否有其他部件故障。

    总结和推荐


    综上所述,SERIE 2535 连接器以其高可靠性、宽温度适应性和优良的机械性能,在众多应用场景中表现出色。它的设计充分考虑到了安全性和稳定性,非常适用于需要长期稳定运行的场合。我们强烈推荐该产品用于各类工业和消费电子设备的连接应用。

691253500002参数

参数
长*宽*高 10.76mm(长度)*18mm(宽度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装
