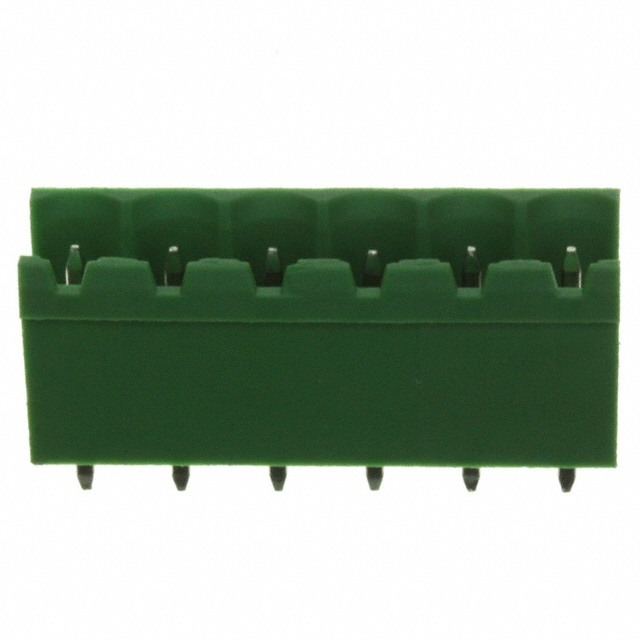

691311500006

厂牌: WURTH
产品描述: Wurth Elektronik 5.08mm间距6p插拔式接线端子 插座头, 311系列, 300.0 v, 焊接
供应商型号: 732-2056-ND
供应商: Digi-Key
标准整包数: 1

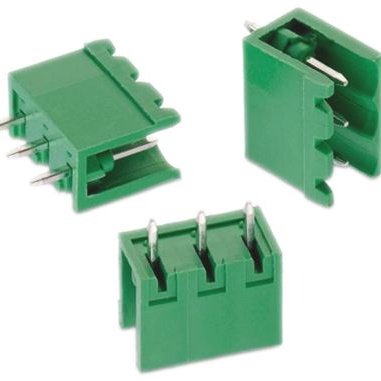

WURTH 接线座- 接头/插头和插口 691311500006

691311500006概述


    产品简介


    本技术手册介绍了SERIE 311系列5.08mm开放式垂直PCB连接器,这是一款适用于垂直安装的直插式连接器,具有广泛的应用领域,特别是在电源供应、工业自动化、通信设备和消费电子产品中。该连接器采用了绿色绝缘材料,并具备良好的耐热性能和可靠性,符合RoHS标准,确保无铅且环保。

    技术参数


    材料与外观
    - 绝缘材料:采用阻燃等级为UL94-V0的PBT(聚对苯二甲酸丁二醇酯)或PA66(尼龙66),提供较高的机械强度和电气绝缘性能。
    - 颜色:绿色,便于识别和匹配电路板。
    接触件与电镀
    - 接触针:采用黄铜(CuZn)材料,具有优良的导电性和耐腐蚀性。
    - 焊接尾端镀层:锡镀层,可提高焊接可靠性和耐用性。
    环境适应性
    - 工作温度范围:-40°C至+105°C,适用于广泛的温度环境。
    - 认证:符合cULus VDE标准,获得E315414和40023195双重认证。
    电气特性
    - 额定电流:20A。
    - 额定电压:300VAC。
    - 耐压能力:初始值为1.6kV,最高可提升至2.5kV。
    - 接触电阻:最大20毫欧姆,保证低损耗传输。
    机械参数
    - 间距:5.08mm。
    - 焊接方式:仅限波峰焊接工艺。
    - 包装:以盒装形式交付,每盒包含多个连接器。

    产品特点和优势


    - RoHS合规:产品完全符合RoHS指令要求,确保无铅且环保,满足欧盟及全球其他地区对电子废物管理的要求。
    - 高可靠性和耐用性:接触件由黄铜制成,焊接尾端通过锡镀层处理,能有效提高连接器在各种恶劣环境下的耐用度和电气性能。
    - 适应宽温范围:能够在极端温度条件下稳定工作,覆盖-40°C到+105°C的温度区间,使得它非常适合在工业环境中使用。

    应用案例和使用建议


    该连接器在众多应用场合下表现出色,包括电源转换装置、工厂自动化系统、家用电器等。例如,在某些电源设备中,由于频繁的热插拔操作可能影响连接的稳定性,可以考虑使用更牢固的固定结构或者定期检查和清洁连接部位来维持良好性能。

    兼容性和支持


    这款连接器专门设计用于垂直安装于PCB上,与常见的印刷电路板具有良好兼容性。TE公司在提供此产品的同时也提供了全方位的技术支持和服务,包括详细的安装指南和技术咨询热线。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正确插入 | 检查连接器与插座是否完全对齐;确保无任何异物阻碍插针插入。|
    | 焊接过程中发生桥连 | 在焊接前,先进行预热并清理焊盘表面;选择合适的助焊剂。|

    总结和推荐


    总体而言,SERIE 311系列5.08mm开放式垂直PCB连接器凭借其卓越的电气性能、机械强度和环境适应性,在各类工业应用中表现出色。无论是对于追求高效稳定的电力传输还是长期可靠性的工程项目来说,它都是一个非常值得信赖的选择。因此,我强烈推荐此款产品用于需要高质量连接解决方案的各种应用场合。

691311500006参数

参数
长*宽*高 30.48mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

691311500006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691311500006数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691311500006 691311500006数据手册

691311500006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0235 ¥ 8.6486
10+ $ 0.9158 ¥ 7.7388
50+ $ 0.8378 ¥ 7.0115
300+ $ 0.7865 ¥ 6.5822
库存: 84
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.64
直接购买
加入购物车
