691137810003

产品分类:
厂牌: WURTH

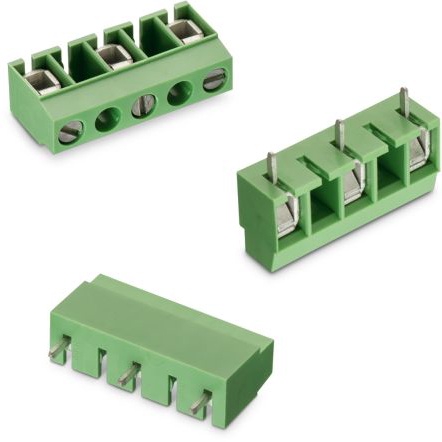

产品描述: Wurth Elektronik PCB端子台 1378系列, 3路, 10mm节距, 通孔安装, 焊接端接, 绿色
供应商型号: 732-691137810003-ND
供应商: Digi-Key
标准整包数: 1
WURTH  691137810003

691137810003概述


    产品简介


    本电子元器件为水平电缆入口压力夹具式端子台(型号:691 137 810 0xx),适用于多种电气连接场合。其基本功能是实现电线与电路板的稳定连接,通过坚固的设计确保电气信号传输的安全可靠。本产品广泛应用于工业自动化、通信设备、家电控制等领域。

    技术参数


    - 材料:绝缘体采用PA66材质,阻燃等级达到UL94V0标准;金属外壳为铜合金,表面处理为Ni+Sn镀层;接线端子采用镀锌钢材料;电线护套为铜合金,表面处理为锡镀层。
    - 颜色:绿色
    - 环境温度范围:-30°C至+120°C
    - 符合法规:符合RoHS标准
    - 电气规格:
    - 电流承载能力:16A(适用于普通用途)/24A(适用于特定条件)
    - 工作电压:300VAC/750VAC
    - 耐压强度:1.6KV/3KV
    - 机械规格:
    - 固态导线适用范围:30-12AWG / 0.05-3.31mm²
    - 绞合导线适用范围:30-12AWG / 0.05-3.31mm²
    - 扭矩要求:3Lb.In(约0.4Nm)
    - 剥线长度:6mm
    - 螺丝规格:M2.5
    - 接触电阻:≤20mΩ
    - 焊接:符合Jedec无铅波峰焊接规范
    - 包装:单个包装

    产品特点和优势


    - 高可靠性:采用UL94V0级阻燃材料,确保电气安全。
    - 广泛的适用温度范围:-30°C至+120°C的环境适应性使它适合多种恶劣工况下的应用。
    - 坚固耐用:金属外壳及铜合金接线端子,保证长期稳定的电气连接。
    - 高效连接:快速、可靠的电气连接,减少安装时间,提高工作效率。
    - 兼容性强:设计时考虑到广泛的电气标准,易于集成到现有系统中。

    应用案例和使用建议


    - 应用场景:适用于工业控制设备、通信系统、家用电器等需要安全可靠电气连接的应用。
    - 使用建议:
    - 在进行电气连接前,请确保所有部件都符合相关电气标准。
    - 操作过程中避免对产品施加过大的力,以防止损坏接触面。
    - 使用适当的焊接工艺,推荐符合Jedec无铅波峰焊接规范。


    兼容性和支持


    - 兼容性:产品设计时考虑与Würth Elektronik旗下其他产品配合使用,以提供全面的电气解决方案。
    - 支持服务:公司提供详尽的技术文档和售后支持,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:产品接线时出现接触不良的情况。
    - 解决方案:确保导线剥皮长度正确且未受损,按照规定的扭矩值拧紧螺丝,确保接触良好。
    - 问题2:产品在高温环境下工作不稳定。
    - 解决方案:检查并确认工作环境温度不超过产品规定的工作温度范围。

    总结和推荐


    综上所述,该电子元器件具备出色的电气性能、广泛的温度适应性和高可靠性。特别适用于需要高性能电气连接的工业应用。鉴于其独特的技术优势和广泛的适用性,我们强烈推荐使用此款端子台。对于需要更高安全性和可靠性的应用场景,更应优先考虑选用。

691137810003参数

参数
长*宽*高 25mm(长度)*7.5mm(宽度)
安装方式 通孔安装
包装方式 散装

691137810003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691137810003数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691137810003 691137810003数据手册

691137810003封装设计

查看详情并下载
Symbol
Footprint
3D Model
