810912001112

产品分类: EMI滤波器
厂牌: WURTH
产品描述: 伍尔特 单相电源线滤波器, 250V, 底盘安装
供应商型号: 10B-3949183-4
供应商: 国内现货
标准整包数: 1

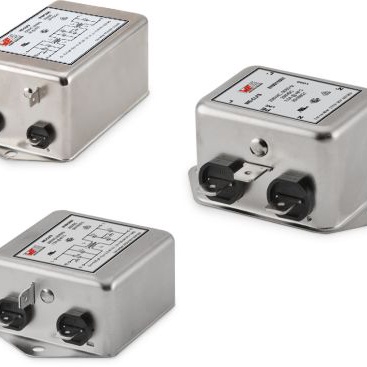

WURTH EMI滤波器 810912001112

810912001112概述


    产品简介


    WE-CLFS Line Filter 是一款专为一般电子设备设计的线滤波器。其主要功能是减少电源线上的电磁干扰(EMI),从而确保电子设备的正常运行并满足相关标准。此产品广泛应用于消费电子、工业自动化、医疗设备、通讯系统等领域,确保设备在各种复杂电磁环境中稳定运行。

    技术参数


    机械属性:
    - 尺寸:
    - 长度(L):51.2 mm ± 1.0 mm
    - 宽度(W):63.0 mm ± 1.0 mm
    - 高度(H):25.0 mm ± 1.0 mm
    - 母端连接孔径:10.0 mm ± 1.0 mm
    - 爬电距离:18.8 mm ± 1.0 mm
    - 厚度:29.0 mm ± 1.0 mm
    - 推荐孔距:63.0 mm
    - 重量:126 g (典型值)
    电气属性:
    - 额定电压(VR):250 V AC(50/60 Hz),250 V DC
    - 额定电流(IR):1.5 A(最大值)
    - 直流电阻(RDC):300 mΩ(最大值)
    - 电感(L):20 mH(±50%/-30%)
    - X2 电容(CX):0.22 μF(±10%)
    - 绝缘测试电压(VT):AC 50 Hz/2 s/0.5 mA 下2000 V (AC),DC 2 s/10 mA 下1075 V (DC)
    - 漏电流:250 V (AC)/50 Hz 下为0 mA(典型值)
    工作环境:
    - 工作温度范围:-25 °C 至 +100 °C
    - 存储条件:湿度小于75%,温度小于40°C

    产品特点和优势


    特点:
    - 高抗干扰能力:通过滤除电源线上的高频干扰,确保设备不受外部电磁场的影响。
    - 符合国际标准:如RoHS,REACh,cURus,VDE等,确保产品的环保与安全性能。
    - 紧凑设计:尽管体积小,但具有出色的过滤性能。
    - 低漏电流:典型漏电流为0 mA,可显著提高安全性。
    - 宽温度适应范围:可在极端温度条件下正常工作。
    优势:
    - 广泛的适用性:适用于多种不同的设备和系统。
    - 可靠性高:经过严格测试,确保长期稳定运行。
    - 易于安装和维护:提供了详细的安装说明,方便用户进行操作。

    应用案例和使用建议


    应用案例:
    在汽车电子设备中,WE-CLFS Line Filter 能有效过滤掉电源线上的干扰信号,确保车载系统稳定运行。同时,在医疗设备中,它也能防止设备受到外部电磁干扰,保障医疗数据的安全可靠传输。
    使用建议:
    - 正确接地:为了确保滤波效果,必须将滤波器的外壳与地平面进行良好连接,并使用M4螺丝进行紧固,扭矩不超过5 Nm。
    - 缩短接地点:确保PE接地端与滤波器之间的连接尽可能短,以减少寄生效应。
    - 避免电缆交叉放置:如果条件允许,应避免将输入和输出电缆放在一起,以减少串扰。
    - 合理布线:使用较短的电缆以减少电路的寄生效应,确保系统稳定运行。

    兼容性和支持


    WE-CLFS Line Filter 设计为与其他标准设备兼容,且制造商提供了详细的安装手册和技术支持。如果您需要进一步的技术支持或定制化解决方案,可以联系 Würth Elektronik eiSos GmbH & Co. KG 客服团队。

    常见问题与解决方案


    问题1:滤波器在实际应用中失效怎么办?
    解决方案:
    - 首先检查安装是否符合说明书要求,特别是接地和电缆长度方面。
    - 检查电源线是否有过载情况。
    - 如上述步骤无法解决问题,建议联系制造商技术支持团队。
    问题2:产品出现漏电流超标的情况如何处理?
    解决方案:
    - 确保滤波器正确接地,且接地路径没有阻隔。
    - 检查是否有异常电气连接。
    - 如果仍然存在漏电流超标,建议更换滤波器或联系技术支持寻求帮助。

    总结和推荐


    综合评估:
    WE-CLFS Line Filter 是一款性能优越、应用广泛的滤波器产品。其紧凑的设计、高可靠性以及出色的滤波性能使其成为许多电子设备的理想选择。尽管产品不适用于军事、航空航天等对安全性要求极高的领域,但对于普通消费电子和工业应用来说,是一个非常值得信赖的选择。
    推荐:
    我强烈推荐这款滤波器给需要减少电源线干扰的所有设备制造商。对于需要更高安全性和可靠性的设备,应在设计前咨询制造商,以获得更详细的技术指导和支持。

810912001112参数

参数
电阻 -
滤波器阶数 -
电感值 -
额定电流 1.5A
电路技术 -
中心频率 -
ESD保护 -
截止频率 -
通道数 -
电容值 -
额定电压-DC 250V
安装方式 底座安装,螺纹安装
包装方式 托盘

810912001112厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

810912001112数据手册

厂牌 PDF简要描述 下载
WURTH EMI滤波器 WURTH 810912001112 810912001112数据手册

810912001112封装设计

查看详情并下载
Symbol
Footprint
3D Model
