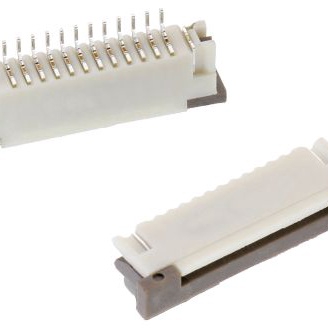

68611514122

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 1mm间距15p FPC插头 FPC连接器, WR-FPC系列, 单排, 表面, SMT
供应商型号: 1622329
供应商: 海外现货
标准整包数: 1

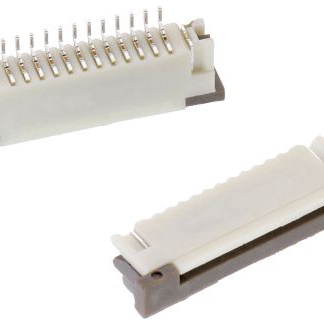

WURTH FFC/FPC连接器 68611514122

68611514122概述

    WR-FPC SMT ZIF Horizontal 技术手册

    1. 产品简介


    WR-FPC SMT ZIF 水平插座 是一种专为一般电子设备设计和开发的柔性印刷电路板连接器。其主要功能是提供稳固且可靠的连接,适用于广泛的电子设备,包括消费电子产品、工业控制设备以及通信设备等。该产品具有低接触电阻和高耐用性,可在各种环境中稳定运行。

    2. 技术参数


    - 引脚数量: 15
    - 引脚间距: 1 mm
    - 长度: 22 mm
    - 宽度: 14 mm
    - 推荐焊盘尺寸:
    - 3.5 mm (3.5 mm)
    - 2.2 mm (2.6 mm)
    - 1.7 mm (1.7 mm)
    - 0.6 mm
    - 1.0 mm
    - 耐久性: 25次插拔循环
    - 额定电流: 1 A
    - 工作电压: 125 V AC
    - 耐压测试: 1分钟 500 V AC
    - 接触电阻: 最大20 mΩ
    - 绝缘电阻: 最小100 MΩ
    - 认证: RoHS合规,REACH合规,UL认证(E323964)

    3. 产品特点和优势


    - 高可靠性: 能承受25次插拔循环,适合频繁插拔的应用场合。
    - 宽温度范围: 操作温度范围为-25°C 至 +85°C,适用于各种恶劣环境。
    - 材料选择: 绝缘体采用UL94 V-0级阻燃PPS材料,确保高安全性。
    - 紧凑设计: 紧凑的外形设计,适合空间受限的应用场合。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子设备:如手机、平板电脑等。
    - 工业控制设备:如自动化生产线上的传感器连接。
    - 通信设备:如路由器、交换机等。
    使用建议:
    - 在安装过程中,请遵循制造商提供的安装指南,以确保正确的安装方法。
    - 清洗时应避免使用刷子,以免损伤功能区域。
    - 存储时应保持包装密封,避免长时间暴露在阳光下。

    5. 兼容性和支持


    - 兼容性: 推荐与 Würth Elektronik 的配套产品一起使用。
    - 支持: 制造商提供技术支持和可靠性评估服务。请访问官方网站获取更多支持信息。

    6. 常见问题与解决方案


    - 问题: 插头插拔困难。
    - 解决办法: 确保插头和插座之间清洁无尘,检查是否有物理损坏。
    - 问题: 插头接触不良。
    - 解决办法: 检查接触面是否有氧化,可以使用专用工具进行清理。
    - 问题: 使用过程中出现发热。
    - 解决办法: 确保良好的散热环境,避免过载使用。

    7. 总结和推荐


    总结: WR-FPC SMT ZIF 水平插座是一款高可靠性的柔性印刷电路板连接器,适用于各种通用电子设备。其优异的机械特性和电气特性使其成为市场上的佼佼者。
    推荐: 强烈推荐使用此产品,特别是在需要高可靠性和稳定性的应用场景中。用户可根据具体需求参考制造商的技术支持文档,以充分发挥其性能。
    Würth Elektronik eiSos GmbH & Co. KG
    EMC & Inductive Solutions
    Max-Eyth-Str. 1
    74638 Waldenburg
    Germany
    Tel. +49 (0) 79 42 945 - 0
    www.we-online.com
    eiSos@we-online.com
    GM 001.005 2021-07-16
    DESCRIPTION
    WR-FPC SMT ZIF Horizontal
    ORDER CODE
    68611514122
    SIZE/TYPE BUSINESS UNIT STATUS PAGE
    Top Contact, 1.00 mm eiCan Valid

68611514122参数

参数
端接 焊盘
扁平柔性类型 -
间距 1mm
额定电流 1A
板上高度 -
针脚数 -
触头镀层
外壳颜色 -
连接器/触头类型 -
长*宽*高 21.9964mm(长度)*2.9464mm(宽度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

68611514122厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

68611514122数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 68611514122 68611514122数据手册

68611514122封装设计

查看详情并下载
Symbol
Footprint
3D Model
