60910813421

产品分类: 分路器和跳线
厂牌: WURTH

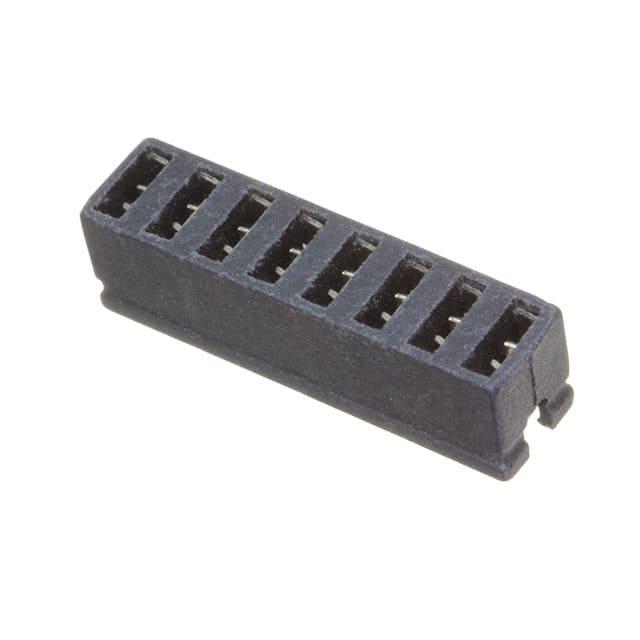

产品描述: Wurth伍尔特 跳线帽, WR-PHD系列, 8路, 2.54节距, 黑色
供应商型号: ET-2827863
供应商: 海外现货
标准整包数: 1
WURTH 分路器和跳线 60910813421

60910813421概述

    2.54mm Jumper with Test Point 技术手册

    产品简介


    本手册介绍的产品为2.54mm间距的跳线,具有测试点功能。此类电子元器件主要用于各类电路板设计中,通过跳线的连接实现信号的切换或旁路控制。这类元器件广泛应用于各种设备和系统中,如工业控制系统、通信设备、自动化测试设备等。

    技术参数


    - 尺寸:2.54mm
    - 材料:
    - 绝缘体:聚对苯二甲酸丁二醇酯(PBT)
    - 颜色:黑色
    - 触点材料:铜合金
    - 触点镀层:金
    - 质量等级:符合CECC 75 301-802标准的质量等级3
    - 电气参数:
    - 额定电流:3A
    - 工作电压:250V AC
    - 绝缘电阻:>1000兆欧姆
    - 耐压测试电压:650V AC/MIN
    - 接触电阻:最大30毫欧姆
    - 环境参数:
    - 工作温度范围:-40°C至+125°C
    - 阻燃等级:UL94-V0
    - 符合标准:无铅和RoHS合规

    产品特点和优势


    1. 高可靠性:通过了CECC 75 301-802标准的质量认证,确保了产品的可靠性和稳定性。
    2. 高性能:额定电流达到3A,能够满足大部分电子设备的需求;耐压测试电压高达650V AC/MIN,适合在高压环境下工作。
    3. 良好的接触性能:金镀层设计保证了稳定的接触电阻,最大不超过30毫欧姆。
    4. 宽温工作能力:可以在极端温度下正常工作,适用于广泛的环境条件。
    5. 环保材料:无铅和RoHS合规,符合现代环保要求。

    应用案例和使用建议


    应用案例:
    - 在工业自动化设备中作为信号切换或旁路的控制装置。
    - 在通信设备中作为信号隔离或信号控制装置。
    - 在自动化测试设备中作为测试点使用,便于进行电路功能测试。
    使用建议:
    - 在安装过程中确保所有连接处的清洁度,以减少接触电阻。
    - 在高温环境下使用时,尽量避免在极端温度条件下长时间运行,以防绝缘材料老化。
    - 定期检查产品的连接情况,确保接触良好。

    兼容性和支持


    该产品具有较好的通用性,可与其他符合2.54mm间距标准的元器件或设备兼容。制造商提供了详细的技术文档和支持服务,以帮助客户更好地使用该产品。

    常见问题与解决方案


    1. 问题:接触不良。
    - 解决方案:确保接触面清洁并重新插拔跳线。
    2. 问题:耐压测试失败。
    - 解决方案:检查绝缘材料是否有损坏,并进行更换。
    3. 问题:电流过载。
    - 解决方案:确认设备的最大电流需求不超过产品的额定值。

    总结和推荐


    2.54mm Jumper with Test Point是一款高效可靠的电子元器件,具有优秀的电气性能和环境适应能力。其广泛的应用领域和良好的兼容性使其成为市场上备受青睐的选择。综合考虑其各项技术和性能指标,我们强烈推荐此产品用于需要高度可靠性的场合。

60910813421参数

参数
零件状态 在售
包装方式 散装,袋装

60910813421厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

60910813421数据手册

厂牌 PDF简要描述 下载
WURTH 分路器和跳线 WURTH 60910813421 60910813421数据手册

60910813421封装设计

查看详情并下载
Symbol
Footprint
3D Model
