686106183422

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 1mm间距6p FPC插座 FPC连接器, WR-FPC系列, 单排, 表面, SMT
供应商型号: 2748977
供应商: 海外现货
标准整包数: 1

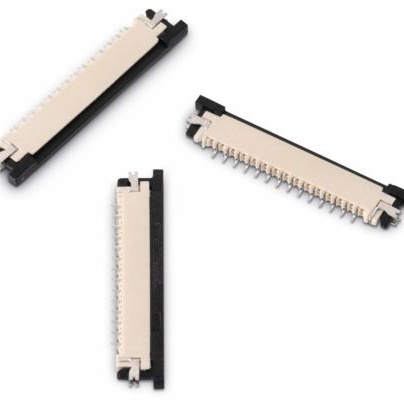

WURTH FFC/FPC连接器 686106183422

686106183422概述

    WR-FPC SMT ZIF Horizontal Low Profile Technical Manual

    1. 产品简介


    WR-FPC SMT ZIF Horizontal Low Profile 是一种专为通用电子产品设计的柔性扁平电缆(FFC)插座。该产品通过零插入力(ZIF)机制提供高可靠性连接。它具有6个引脚,每个引脚间距为1mm,适合应用于消费电子、通信设备以及其他需要高灵活性和紧凑尺寸的应用场景。

    2. 技术参数


    | 参数 | 规格 | 单位 |
    |
    | 引脚数 | 6
    | 引脚间距 | 1 | mm |
    | 推荐焊盘图案 | 长度L:12.2 | mm |
    长度L1:7.1 | mm |
    | 工作电压 | 50 | V (AC) |
    | 耐压值 | 1分钟内250 | V (AC) |
    | 额定电流 | 0.8 | A |
    | 绝缘电阻 | ≥100 | MΩ |
    | 接触电阻 | ≤30 | mΩ |
    | 环境温度范围 | -25到+85 | °C |

    3. 产品特点和优势


    - 机械强度高:采用耐热材料制成,可在较宽的工作温度范围内稳定工作。
    - 高可靠性:提供超过2000次的插拔寿命,确保长期使用的稳定性。
    - 设计灵活:具有6个引脚和1mm的引脚间距,可以适应多种电路板布局需求。
    - 符合国际标准:已通过多项国际认证,如RoHS、REACH、UL等,确保其安全性和环保性。

    4. 应用案例和使用建议


    - 消费电子:适用于智能手机、平板电脑等设备内部的柔性连接。
    - 通信设备:可用于路由器、交换机等网络设备内部组件间的连接。
    - 医疗设备:适合医疗监控设备中需要高度可靠和稳定的信号传输场合。
    使用建议:
    - 在焊接过程中,务必遵循推荐的回流焊接曲线,以保证最佳焊接效果。
    - 清洗时避免使用刷子,以免损坏功能区域。
    - 储存条件需符合DIN EN 61760-2标准,推荐储存时间不超过12个月。

    5. 兼容性和支持


    该产品可以与其他标准FFC电缆兼容。Würth Elektronik eiSos GmbH & Co. KG提供了全面的技术支持,包括详细的数据手册、样品申请和技术咨询,帮助客户顺利完成设计和应用过程。

    6. 常见问题与解决方案


    - 问题:焊接后发现接触不良。
    - 解决方案:检查焊接工艺是否正确,是否符合推荐的焊接曲线;确保引脚未变形或短路。

    - 问题:在高温环境下工作时性能不稳定。
    - 解决方案:确认环境温度未超出规格范围;如果温度过高,考虑增加散热措施。

    7. 总结和推荐


    总体而言,WR-FPC SMT ZIF Horizontal Low Profile是一款高品质的柔性扁平电缆插座,其出色的可靠性和广泛的应用范围使其成为多种电子设备的理想选择。我们强烈推荐该产品用于对连接质量有较高要求的应用场景。

686106183422参数

参数
触头镀层
间距 1mm
针脚数 6pin
板上高度 1.2mm
连接器/触头类型 底部
端接 焊盘
额定电流 800mA
扁平柔性类型 FFC
外壳颜色 乳白色
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

686106183422厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

686106183422数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 686106183422 686106183422数据手册

686106183422封装设计

查看详情并下载
Symbol
Footprint
3D Model
