7847806560

产品分类: 贴片电感
厂牌: WURTH
产品描述: 900MHz 300mA 12@100MHz 56nH 750mΩ ±5% 0603 1.6mm(长度)*800μm(高度)
供应商型号: 3781013
供应商: 海外现货
标准整包数: 10

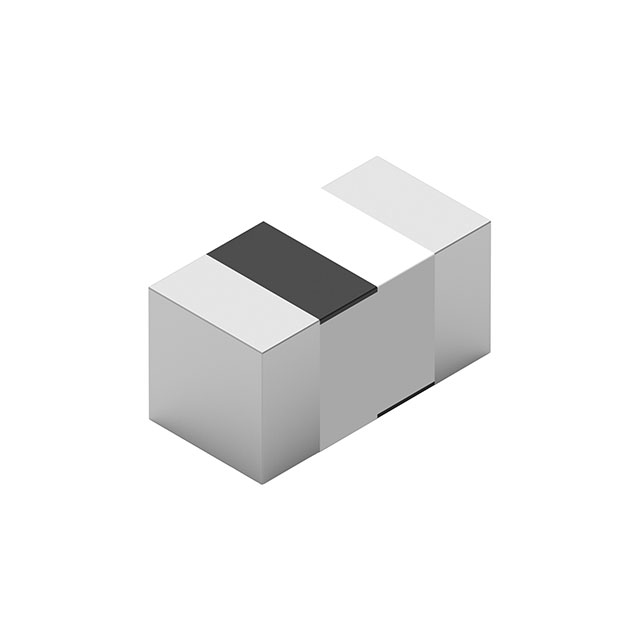

WURTH 贴片电感 7847806560

7847806560概述


    产品简介

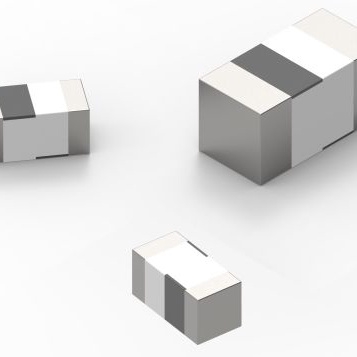

    WE-MCI Multilayer Ceramic SMD Inductor 是一款专为通用电子设备设计的表面贴装电感器。该产品以其小巧尺寸和高可靠性在各种电子设备中得到广泛应用,适用于信号处理、电源管理及滤波器等领域。

    技术参数


    - 外形尺寸:0.4 ±0.2 mm(长度),1.6 ±0.15 mm(宽度),0.8 ±0.15 mm(厚度)
    - 标称电感值:56 nH(公差±5%)
    - Q因子:12(最低值)@ 100 MHz
    - 额定电流:350 mA(最大值)@ ΔT = 20 K
    - 直流电阻:0.65 Ω(最大值)@ 20 °C
    - 自谐振频率:900 MHz(最小值)

    产品特点和优势


    1. 高Q因子:在高频条件下具有出色的性能,保证了良好的信号传输质量。
    2. 低直流电阻:减少功耗,提高效率。
    3. 严格的认证标准:通过RoHS、REACH认证,并符合Halogen Free标准。
    4. 宽工作温度范围:可在-55 °C至+125 °C范围内正常工作。
    5. 组件认证:达到AEC-Q200标准的一级质量认证。

    应用案例和使用建议


    应用案例:该电感器常用于信号滤波、电源稳定和电磁干扰抑制。例如,在无线通信设备中,它可以用于改善信号接收的质量;在电动汽车充电系统中,它可用于稳定电压输出。
    使用建议:
    - 确保使用的额定电流不超过其最大额定值,以免因过热而损坏。
    - 使用合适的焊接工艺和焊接曲线以确保良好的焊接效果,避免电感器受损。

    兼容性和支持


    - 兼容性:与标准SMT工艺兼容,适合于大部分现代电子制造流程。
    - 支持:Würth Elektronik提供全面的技术支持和售后服务,客户可通过技术支持热线或官方网站获得帮助。

    常见问题与解决方案


    1. 问题:焊接过程中电感器受热不均匀导致损坏。
    - 解决办法:使用规范的焊接曲线,并确保焊接温度和时间符合制造商的要求。
    2. 问题:长时间储存导致电感器焊接不良。
    - 解决办法:在发货后12个月内使用产品,确保焊接前进行适当的检查。

    总结和推荐


    综上所述,WE-MCI Multilayer Ceramic SMD Inductor是一款高性能、高可靠性的电感器,非常适合需要高频率响应和良好温度适应性的应用场景。尽管有一些特定的操作限制,但其优异的特性和广泛的应用前景使其成为许多电子设备的理想选择。我们强烈推荐此产品给那些寻求高性能电感器的工程师和设计师们。

7847806560参数

参数
电感值 56nH
饱和电流(LSAT) -
自谐振频率(SRF) 900MHz
容差 ±5%
直流电阻(DCR) 750mΩ
额定电流 300mA
Q值 12@100MHz
测试频率 -
长*宽*高 1.6mm(长度)*800μm(高度)
通用封装 0603
应用等级 汽车级
包装方式 卷带包装

7847806560厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7847806560数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7847806560 7847806560数据手册
