691361300006

厂牌: WURTH

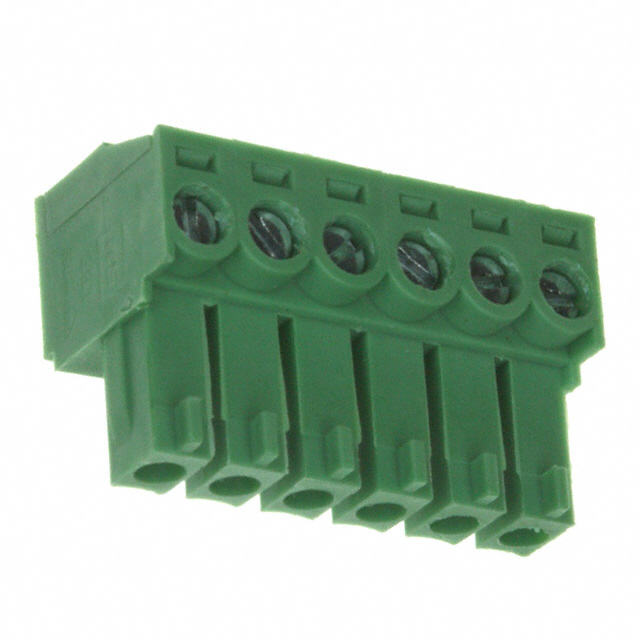

产品描述: Wurth Elektronik 3.81mm间距6p插拔式接线端子 插头, 361系列, 300 V 交流, 螺钉拧紧, 绿色
供应商型号: 1642003
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691361300006

691361300006概述


    产品简介


    本产品为TECHNICAL CHARACTERISTICS 系列的SERIE 361垂直电缆插头,主要用于电缆连接和电源分配系统。SERIE 361 插头采用3.81mm的垂直电缆入口设计,适用于1.5平方毫米的电线。该产品在工业控制、通信设备、汽车电子等领域具有广泛应用。

    技术参数


    - 尺寸: A4(图纸), 规格为3.81mm
    - 材料:
    - 绝缘体: PA 66(聚酰胺)
    - 阻燃等级: UL94-V0
    - 颜色: 绿色
    - 金属外壳: 黄铜 (CuZn)
    - 端子螺丝: 钢,锌电镀
    - 导线保护装置: PhBz(苯酚缩合物),镀锡
    - 环境要求: 工作温度范围:-40°C 至 105°C
    - 电气特性:
    - 认证: cULus VDE认证
    - 电流额定值: 10A(标准)/ 10.5A
    - 工作电压: 300VAC
    - 耐压强度: 1.6KV(标准)/ 2.5KV
    - 接触电阻: 最大20毫欧姆
    - 机械特性:
    - 固体导线: 26-16 AWG / 0.13-1.5mm²
    - 挠性导线: 26-16 AWG / 0.13-1.5mm²
    - 扭矩: 3.0磅英尺(0.34牛米)
    - 导线剥皮长度: 6-7mm
    - 螺丝: M2
    - 螺距: 3.81mm
    - 包装: 箱

    产品特点和优势


    SERIE 361 插头的主要优势在于其高可靠性、宽工作温度范围和出色的机械强度。采用PA 66绝缘体和黄铜金属外壳,使其具备优秀的阻燃性能和抗腐蚀能力。接触电阻最大为20毫欧姆,确保了可靠的电连接。此外,其1.6KV至2.5KV的耐压强度使得该插头能在高压环境中稳定工作。

    应用案例和使用建议


    该插头广泛应用于工业控制和汽车电子系统。在实际使用中,需要根据具体的应用环境选择合适的电线直径,并注意导线剥皮长度以保证插接稳固。对于高振动环境,应额外增加固定措施以防止松动。针对不同的电气需求,可选择不同规格的插头来满足不同的电流和电压要求。

    兼容性和支持


    SERIE 361 插头与各种标准导线和连接系统兼容,方便在现有系统中替换或升级。制造商提供了全面的技术支持,包括安装指南和维护服务。用户可通过厂商提供的热线和技术支持团队解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1: 插头接触不良
    - 解决方案: 检查导线是否正确插入,并确认导线剥皮长度符合要求。必要时重新剥皮并重新插入。

    - 问题2: 插头表面氧化
    - 解决方案: 使用适当的清洁剂清洁插头表面,并重新涂抹适量的导电脂以保持良好导电性能。

    - 问题3: 插头无法固定
    - 解决方案: 检查螺纹是否有损坏,如有必要更换新的插头或调整螺丝紧固程度。

    总结和推荐


    SERIE 361 插头是一款高可靠性的垂直电缆插头,适合用于各种恶劣的工作环境。其出色的电气特性和机械性能,使其成为工业控制和汽车电子系统中的理想选择。通过提供良好的技术支持和完善的售后保障,制造商确保用户能够安心使用该产品。因此,强烈推荐此款插头在需要高性能、高稳定性的应用场景中使用。

691361300006参数

参数
长*宽*高 22.86mm(长度)*15.8mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
