691309310004

厂牌: WURTH
产品描述: Wurth Elektronik 3.81mm间距4p插拔式接线端子 反相排针, 3093系列, 1.6 kV 、 300 V 交流, 焊接, 绿色
供应商型号: 3767328
供应商: 海外现货
标准整包数: 1

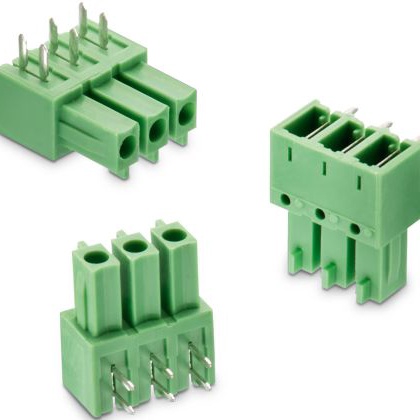

WURTH 接线座- 接头/插头和插口 691309310004

691309310004概述


    产品简介


    本产品是SERIE 3093系列电子元器件,主要用于水平安装在印刷电路板(PCB)上。其主要功能包括提供稳定的电气连接,支持高电流和高电压的应用。这种类型的电子元器件广泛应用于消费电子、工业自动化、通信设备及汽车电子等领域。

    技术参数


    - 材料:
    - 绝缘体:PA 66
    - 阻燃等级:UL94-V0
    - 颜色:绿色
    - 接触材料:铜合金
    - 接触电镀:锡
    - 接触类型:冲压型
    - 电气特性:
    - 电流额定值:8A
    - 工作电压:300VAC
    - 耐压值:1.6kV
    - 接触电阻:最大20毫欧姆
    - 环境条件:
    - 操作温度范围:-40°C 至 115°C
    - 认证:E315414
    - 包装规格:
    - 盒装
    - 推荐的PCB布局:
    - A = 3.81 x (引脚数 - 1) + 2.8 mm
    - B = 3.81 x (引脚数 - 1) mm
    - C = (3.81 x 引脚数) + 0.79 mm

    产品特点和优势


    该产品具有以下几个显著的优势:
    - 环保材料: 符合RoHS标准,无铅设计,更加环保。
    - 高可靠性: 在-40°C至115°C的操作温度范围内稳定运行。
    - 高电气性能: 支持高达8A的电流和300VAC的工作电压,且耐压值达到1.6kV。
    - 冲压型接触材料: 采用铜合金材料并经过锡电镀处理,确保长时间使用的接触稳定性和导电性能。

    应用案例和使用建议


    该产品在工业自动化控制系统中有着广泛的应用。例如,在一台机器人手臂控制系统中,该元器件可以用于确保机器人各部分之间的可靠连接。使用时应注意根据具体引脚数进行精确的PCB布局,以保证连接的稳定性和电气性能。
    使用建议:
    - 确保严格按照推荐的PCB布局进行设计。
    - 使用前需对电气电路进行充分的安全评估。
    - 在安装过程中需注意保持环境干燥,避免湿气影响。

    兼容性和支持


    - 兼容性: 该产品适用于多种标准电气连接需求,可以与市面上大多数电子设备兼容。
    - 支持: 厂商提供技术支持,确保用户在使用过程中遇到问题能够得到及时的帮助。

    常见问题与解决方案


    问题1: 接触电阻过高
    - 解决方法: 检查是否有氧化或污染,清理接点。
    问题2: 连接不稳定
    - 解决方法: 确认引脚数量和PCB布局是否正确,重新检查焊接质量。
    问题3: 温度过高
    - 解决方法: 确保设备在指定的温度范围内运行,并检查散热系统是否正常。

    总结和推荐


    综上所述,SERIE 3093系列电子元器件是一款高性能的连接器,具备高电流、高电压和高可靠性的特点,非常适合于工业自动化、通信设备及其他高要求应用场合。在使用过程中需要注意严格遵循安装规范,并进行必要的安全评估。我们强烈推荐这一产品给需要高性能连接解决方案的工程师和技术人员。

691309310004参数

参数
长*宽*高 16.03mm(长度)*14.5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

691309310004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691309310004数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691309310004 691309310004数据手册

691309310004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.1283
10+ ¥ 11.0881
50+ ¥ 9.935
100+ ¥ 9.7576
500+ ¥ 9.7576
库存: 120
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.12
