691252700002

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2527系列, 2路, 5mm节距, 印刷电路板安装, 焊接端接, 绿色
供应商型号: 732-691252700002-ND
供应商: Digi-Key
标准整包数: 1

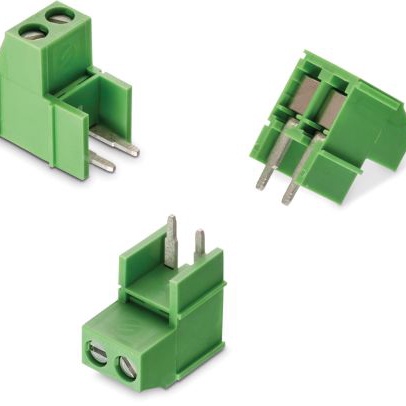

WURTH 接线板-线至板 691252700002

691252700002概述


    产品简介

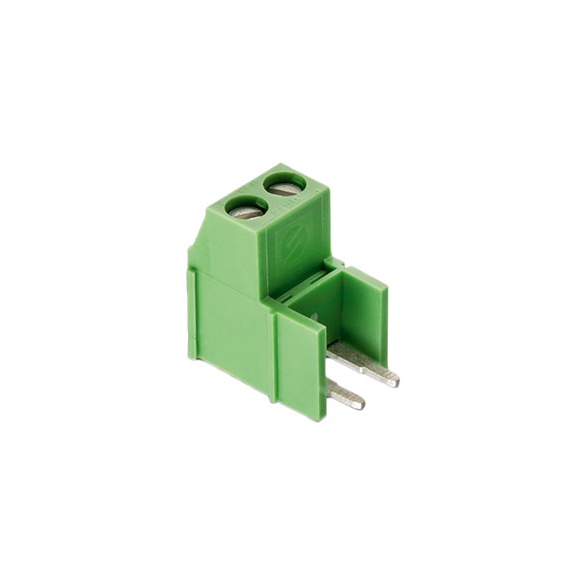

    SERIE 2527 - 5.00 MM - VERTICAL CABLE ENTRY WITH RISING CAGE CLAMP - WR-TBL
    SERIE 2527 是一款垂直电缆入口型接线端子,具有上升式笼夹固定(Rising Cage Clamp),适用于印刷电路板(PCB)布局。它广泛应用于各类电气和电子产品中,如家电控制、工业自动化、通信设备等领域。

    技术参数


    - 材料:
    - 绝缘体:PA6/66
    - 燃烧等级:UL94V0
    - 颜色:绿色
    - 金属外壳:铜合金/镍
    - 接线螺丝:钢/锌
    - 电线护罩:铜合金/镍+锡
    - 电气特性:
    - 电流额定值:16A(UL),24A(VDE)
    - 工作电压:300VAC(UL),250VAC(VDE)
    - 耐压:1.6KV(UL),2KV(VDE)
    - 机械特性:
    - 电线剥皮长度:6mm
    - 螺丝:M3
    - 节距:5mm
    - 接触电阻:最大20mΩ
    - 焊接:
    - 符合JEDEC无铅波峰焊接标准
    - 环境条件:
    - 操作温度范围:-30°C 至 +120°C
    - 包装:
    - 盒装

    产品特点和优势


    SERIE 2527 的主要特点和优势包括:
    - 高可靠性:符合UL和VDE双重认证,确保在各种电气环境下都能安全稳定运行。
    - 耐高温:能够在-30°C至+120°C的极端温度范围内正常工作。
    - 防燃性:燃烧等级达到UL94V0标准,保证设备在发生火灾时不会产生有害气体。
    - 兼容性强:采用标准化设计,便于与其他品牌和型号的电气元件兼容使用。

    应用案例和使用建议


    应用案例:
    - 家用电器:例如冰箱、空调等家用电器的电路连接。
    - 工业自动化:用于各类工业控制系统中的信号传输和电源分配。
    使用建议:
    - 在安装过程中,确保电线剥皮长度精确控制在6mm,以避免接触不良。
    - 使用M3螺丝进行固定,以确保紧固度和长期稳定性。
    - 为了提高可靠性,在电气系统设计中应进行充分的可靠性测试和评估。

    兼容性和支持


    兼容性:
    - 本产品可与其他标准的电气元件兼容使用,如继电器、传感器等。
    支持和维护:
    - Wurth Elektronik 提供全面的技术支持和售后服务,包括安装指导、故障排查和维修服务。用户可以在官网或联系当地销售代表获取更多技术支持。

    常见问题与解决方案


    1. Q: 产品安装后出现接触不良怎么办?
    - A: 确认电线剥皮长度是否为6mm,螺丝是否拧紧到位。如有需要,可重新剥皮并重新安装。
    2. Q: 如何处理高温环境下工作的问题?
    - A: 检查操作环境温度是否超过产品规定的最大温度范围(+120°C)。如果超出了范围,考虑使用散热措施或更换其他更适合高温环境的产品。
    3. Q: 产品是否可以用于航空航天等高要求领域?
    - A: 不可以直接用于高安全要求的领域。如有需求,必须事先向Wurth Elektronik申请书面批准。

    总结和推荐


    综上所述,SERIE 2527 是一款高可靠性的垂直电缆入口型接线端子,适用于多种电气和电子设备。其独特的设计特点和广泛的适用范围使其在市场上具有较强的竞争力。对于需要高性能和高可靠性的应用场景,我们强烈推荐使用此产品。

691252700002参数

参数
长*宽*高 10.6mm(长度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691252700002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691252700002数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691252700002 691252700002数据手册

691252700002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.254 ¥ 19.0463
10+ $ 1.9008 ¥ 16.0618
50+ $ 1.7035 ¥ 14.2563
100+ $ 1.535 ¥ 12.8464
400+ $ 1.1962 ¥ 10.0108
库存: 160
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.04
