68711214022

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 0.5mm间距12p FPC连接器, 687系列, 单排, 表面, 焊针
供应商型号: 68711214022
供应商: 国内现货
标准整包数: 5

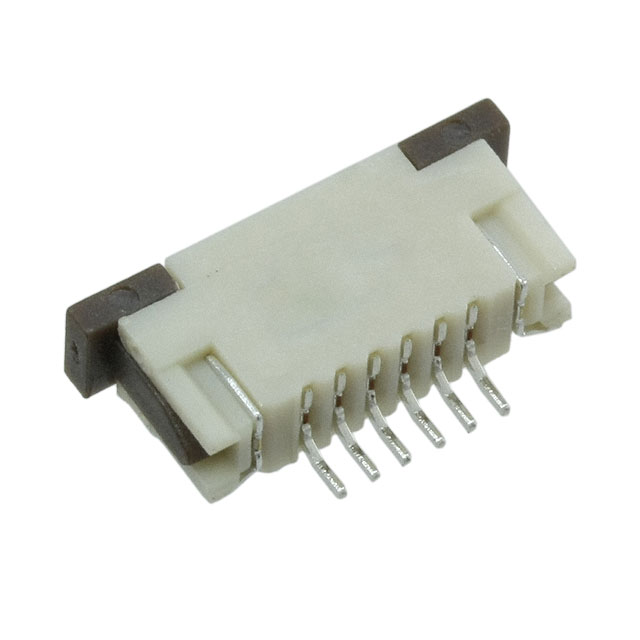

WURTH FFC/FPC连接器 68711214022

68711214022概述


    产品简介


    WR-FPC SMT ZIF 水平型连接器(订单号:68711214022)是一种专为通用电子设备设计的柔性扁平电缆(FFC)连接器。它采用了零力插入(ZIF)技术,确保在插入和拔出过程中对引脚的磨损最小化。该连接器主要用于需要高可靠性和稳定性的电子产品中,如移动设备、平板电脑、智能穿戴设备等。其关键特性包括水平接触设计、高插拔次数耐久性以及优良的电气性能。

    技术参数


    - 尺寸:
    - 总体尺寸:12.4 mm(L)× 6.6 mm(L1)× 2.1 mm(H)
    - 引脚间距:0.5 mm
    - 针间距:5.5 mm(Pin to Pin 中心距离)
    - 电气特性:
    - 工作电压:50 V AC
    - 额定电流:0.5 A
    - 绝缘电阻:100 MΩ min
    - 接触电阻:20 mΩ max
    - 机械特性:
    - 插拔寿命:25 万次
    - 耐温范围:-25°C 至 +85°C
    - 材料特性:
    - 绝缘材料:LCP(液晶聚合物)
    - 灭火等级:UL94 V-0
    - 接触材料:磷青铜镀锡(100 μ" 锡/50 μ" 镍)

    产品特点和优势


    - 零力插入(ZIF)技术:确保在插入和拔出过程中的低磨损。
    - 高插拔次数耐久性:可以承受高达 25 万次的插拔操作,适合长期使用。
    - 优良的电气性能:具有低接触电阻和高绝缘电阻,保证信号传输的稳定性。
    - 耐高温设计:工作温度范围宽广,适用于多种环境条件。
    - 可靠的安全标准:符合 RoHS 和 REACH 规范,确保无有害物质。

    应用案例和使用建议


    应用案例:
    WR-FPC SMT ZIF 水平型连接器广泛应用于便携式电子设备,如智能手机和平板电脑。例如,在某些新款平板电脑中,该连接器用于连接屏幕和主板,确保信号的稳定传输。
    使用建议:
    1. 避免反复使用过大的力量:虽然连接器耐用,但过度的力量可能会导致损坏。
    2. 注意清洁方式:不推荐使用刷子进行清洗,以免影响功能区域。
    3. 检查包装完整性:确保在组装前包装未受损害,以保持连接器的最佳状态。

    兼容性和支持


    该连接器可以与配套的柔性扁平电缆(FFC)和焊接设备一起使用。厂商提供了详尽的技术文档和样品支持,客户可以根据需要申请免费样品。同时,厂家还提供了详细的安装指南和预防措施,以帮助客户正确处理和使用这些组件。

    常见问题与解决方案


    - 问题一:如何正确存放连接器?
    - 解决方案:建议在原包装内存放,并避免超过12个月的存储时间。存储时避免直接暴露在阳光下。
    - 问题二:如何进行焊接?
    - 解决方案:焊接必须遵循指定的温度曲线,任何其他曲线都可能使保修失效。所有其他焊接方法均由客户自行承担风险。
    - 问题三:如何避免污染?
    - 解决方案:如果连接器被封装材料处理,则封装材料在硬化前后可能会收缩或膨胀。手动检查是防止这些问题的有效方法。

    总结和推荐


    综上所述,WR-FPC SMT ZIF 水平型连接器具备出色的电气性能、耐用性和可靠性,适用于广泛的电子设备。其零力插入技术、高插拔次数耐久性和优良的电气性能使其在市场上具有很强的竞争力。对于需要高可靠性和稳定性的应用,强烈推荐使用这款连接器。不过,务必确保在正确的环境下使用,并遵守相关的安全规范。

68711214022参数

参数
外壳颜色 乳白色
连接器/触头类型 底部
板上高度 2mm
针脚数 12pin
额定电流 500mA
触头镀层
间距 500μm
扁平柔性类型 FPC
端接 焊盘
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

68711214022厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

68711214022数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 68711214022 68711214022数据手册

68711214022封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 6.5802
500+ ¥ 6.4348
1000+ ¥ 6.296
2000+ ¥ 5.4212
10000+ ¥ 5.259
库存: 690
起订量: 80 增量: 0
交货地:
最小起订量为:5
合计: ¥ 32.9
