691412320009M

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 4123M系列, 9路, 3.81mm节距, 通孔安装, 焊接端接, 灰色
供应商型号: 732-11144-ND
供应商: Digi-Key
标准整包数: 1
WURTH 接线板-线至板 691412320009M

691412320009M概述


    产品简介

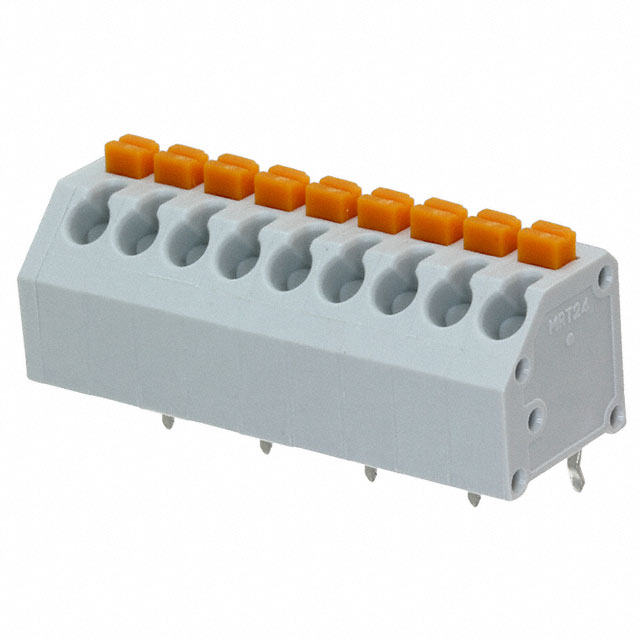

    本产品为Würth Elektronik eiSos GmbH & Co. KG生产的系列4123 M-3.81mm螺钉式电子连接器。该连接器设计用于一般电子设备,具有无螺丝、45度入线的特点。这种类型的连接器广泛应用于消费电子产品、工业控制设备、通信系统等多个领域。

    技术参数


    - 引脚数(Pins):9
    - 引脚间距(Pitch):3.81mm
    - 长度(Length):35.79mm
    - 绝缘材料:PA6/66
    - 绝缘阻燃等级:UL94 V-0
    - 接触材料:磷青铜
    - 接触电镀:锡
    - 适用温度范围:-30°C 至 +120°C
    - 额定电流(Rated Current):4A
    - 工作电压(Working Voltage):300V至450V (AC)
    - 耐压值(Withstanding Voltage):1分钟内承受1600V至2500V (AC)

    产品特点和优势


    - 可靠性和稳定性:适用于各种环境条件下的稳定工作,符合RoHS标准,不含铅,环保可靠。
    - 易于安装和维护:45度入线设计简化安装流程,无需额外工具即可完成。
    - 高机械强度:接触材料选用磷青铜,提高抗疲劳能力,延长使用寿命。
    - 高温适应性:工作温度范围广,可承受极端高温,适合工业应用。

    应用案例和使用建议


    该连接器可用于家用电器、医疗设备、通信基站等多种场合。在实际应用中,建议注意以下几点:
    - 安装时要避免直接机械冲击,以免造成损坏。
    - 保持连接器干燥清洁,避免水或其他液体进入。
    - 在高温环境下使用时,需要确保散热良好。

    兼容性和支持


    Würth Elektronik的产品设计与其特定配件和工具配套使用最佳。为了保证使用可靠性,推荐用户仅使用Würth Elektronik的产品及工具进行组装。制造商提供全面的技术支持和售后服务,确保客户能够得到最佳的应用体验。

    常见问题与解决方案


    - 问题1:连接器过热
    解决方案:检查接线是否有短路现象,确认电流不超过额定值。
    - 问题2:接触不良
    解决方案:检查引脚是否清洁,必要时更换新的连接器。
    - 问题3:连接器无法拆卸
    解决方案:轻轻摇晃连接器以松动连接部位,或者使用适当的工具轻轻撬动。

    总结和推荐


    总体来看,这款连接器以其稳定的性能、高可靠性以及适用广泛的环境条件,成为众多电子设备制造商的首选。其优良的设计使其易于安装和维护,同时也具备良好的机械强度和高温适应性。鉴于以上优点,我们强烈推荐此款连接器在各类电子设备中使用。

691412320009M参数

参数
长*宽*高 35.79mm*12mm*13.2mm
安装方式 螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691412320009M厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691412320009M数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691412320009M 691412320009M数据手册

691412320009M封装设计

查看详情并下载
Symbol
Footprint
3D Model
