55803025

产品分类: 端子 - 环形端子
厂牌: WURTH
产品描述: Wurth Elektronik 圆形端子, WA-CLUG系列, M3螺栓, 3.2mm内环直径, 最大线规2.5mm²
供应商型号: ET-2827758
供应商: 海外现货
标准整包数: 10

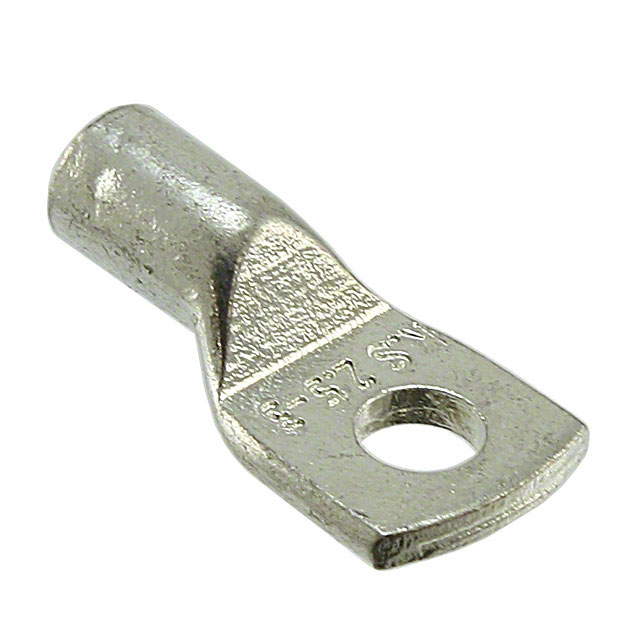

WURTH 端子 - 环形端子 55803025

55803025概述

    电子元器件产品技术手册

    产品简介


    WA-CLUG Tubular Cable Lugs(管状电缆端子)是一款专为一般电子设备设计的电子元件。本产品主要用于电气连接,特别适用于需要安全可靠连接的场合。它的主要功能是将电缆可靠地固定到电气设备上,确保电流的稳定传输。此款端子适用于多种应用场景,包括家用电器、工业控制设备、电源管理等领域。

    技术参数


    - 尺寸(单位:毫米)
    - 长度 L1: 12 mm
    - 长度 L2: 6 mm
    - 宽度 W: 7.5 mm
    - 外径 Ø D: 3.2 mm
    - 内径 Ø ID: 2.3 mm
    - 材料属性
    - 材料: Cu-EPT, EN13600
    - 表面处理: 锡
    - 电气特性
    - 螺丝规格: M3
    - 电缆截面积: 2.5 mm²
    - 认证
    - 符合RoHS标准
    - 符合REACH标准
    - 无卤素
    - 工作条件
    - 工作温度范围: -30°C 至 +125°C
    - 存储条件: < 40°C; < 75% RH
    - 潮湿敏感度等级 (MSL): 1

    产品特点和优势


    1. 高可靠性: 采用高品质铜材料及锡表面处理,确保长时间使用下的高导电性和抗腐蚀性。
    2. 广泛的适用性: 支持M3螺丝规格和2.5 mm²电缆截面积,满足多种应用需求。
    3. 高安全性: 符合RoHS、REACH和无卤素标准,适用于各种电子设备。
    4. 简便安装: 管状结构设计方便电缆安装,节省安装时间。

    应用案例和使用建议


    应用案例
    - 工业控制: 用于工业控制系统中的接线,确保信号传输的稳定性。
    - 家用电器: 用于家电设备的电源连接,保证家庭用电的安全。
    使用建议
    - 在安装前,请确保工作环境的温度和湿度符合存储条件,避免影响产品质量。
    - 使用时注意保持电缆和端子之间的接触良好,避免因接触不良导致的接触电阻增大。

    兼容性和支持


    - 兼容性: WA-CLUG Tubular Cable Lugs可与M3螺丝规格的电气设备完美匹配。
    - 支持: Würth Elektronik eiSos GmbH & Co. KG提供全面的技术支持,包括安装指导和售后维护服务。

    常见问题与解决方案


    1. 问题: 安装过程中螺丝松动。
    - 解决办法: 确保螺丝完全拧紧,检查是否有滑牙情况。
    2. 问题: 连接处电阻过大。
    - 解决办法: 清理电缆和端子接触面,确保没有灰尘或氧化物。

    总结和推荐


    WA-CLUG Tubular Cable Lugs是一款高性能的电子元件,适用于各种电气连接需求。其高可靠性和广泛的应用场景使其在市场上具有较强的竞争力。我们强烈推荐这款产品给需要安全可靠连接的电子设备制造商和工程师。
    总体而言,WA-CLUG Tubular Cable Lugs凭借其优良的性能和适用范围,非常适合需要可靠连接的各类电子设备。我们推荐所有需要高效、安全连接的电子设备使用这款产品。

55803025参数

参数
长*宽*高 12mm(长度)*7.49mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

55803025厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

55803025数据手册

厂牌 PDF简要描述 下载
WURTH 端子 - 环形端子 WURTH 55803025 55803025数据手册

55803025封装设计

查看详情并下载
Symbol
Footprint
3D Model
