691412420002

产品分类: 接线板-线至板
厂牌: WURTH

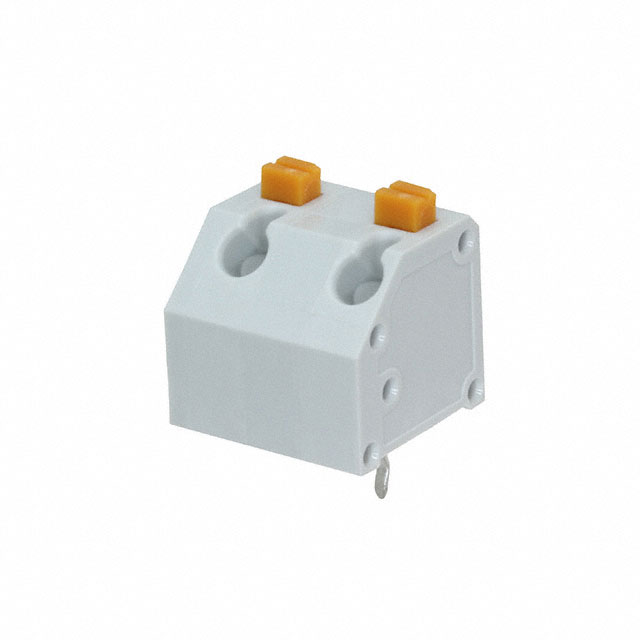

产品描述: Wurth Elektronik PCB端子台 4124系列, 2路, 7.62mm节距, 通孔安装, 焊接端接, 灰色
供应商型号: ET-3768640
供应商: 海外现货
标准整包数: 1

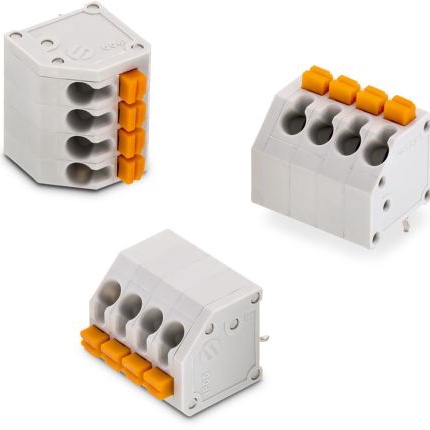

WURTH 接线板-线至板 691412420002

691412420002概述


    产品简介


    产品名称: WR-TBL 系列 4124
    产品类型: 连接器
    主要功能: 提供稳定的电连接,适用于各类通用电子设备。
    应用领域: 广泛应用于消费电子、工业自动化、通信设备等领域。

    技术参数


    - 尺寸:
    - 长度(L):12.93 mm ± 0.1 mm
    - 插针间距(Pin to Pin Middle):7.62 mm
    - 高度(H):11.5 mm ± 0.1 mm
    - 宽度(W):13.2 mm ± 0.1 mm
    - 引脚数(Pins):2
    - 电气特性:
    - 额定电流(I R):4 A
    - 工作电压(V):300 V (AC)
    - 绝缘材料:PA6/66,UL94 V-0
    - 接触材料:铜合金,表面镀锡
    - 接触电阻(R):最大20 mΩ
    - 温度范围:
    - 工作温度:-30 °C 至 +120 °C
    - 防火等级:UL94 V-0
    - 认证:
    - UL批准号:E150931 Cat No. MRT24 (3)
    - VDE批准号:40013441 Type MRT24

    产品特点和优势


    - 高可靠性: 经过严格的测试,确保在恶劣环境中依然能够稳定工作。
    - 宽工作温度范围: 能够适应-30 °C 至 +120 °C 的极端环境条件。
    - 抗干扰性强: 具备良好的电磁兼容性,适用于需要抗干扰的应用场景。
    - 易于安装: 设计符合焊接规范,方便快速安装。

    应用案例和使用建议


    - 应用案例:
    - 消费电子产品如手机充电接口
    - 工业自动化设备中的信号传输接口
    - 通信设备中的连接端口
    - 使用建议:
    - 在设计电路板时,应确保引脚对准正确,避免错位导致接触不良。
    - 安装过程中应避免过度机械冲击,以免损坏连接器结构。
    - 选择合适的清洗剂进行清洁,以避免损伤电镀层。

    兼容性和支持


    - 兼容性: WR-TBL 系列 4124 连接器为标准极性设计,与 Würth Elektronik 的其他配套工具和组件兼容。
    - 支持和服务: Würth Elektronik 提供详尽的技术文档和支持服务,包括焊接参数规范和故障排除指南。

    常见问题与解决方案


    - 问题: 温度过高导致接触不良
    解决方案: 确保工作温度不超过规定的最大值,必要时采取散热措施。
    - 问题: 焊接不牢固
    解决方案: 使用符合技术规范的焊接方法和设备,确保焊接温度和时间控制得当。
    - 问题: 清洗后失效
    解决方案: 使用与塑料兼容且无残留的清洗剂,避免使用有机酸基清洗剂。

    总结和推荐


    总结: WR-TBL 系列 4124 连接器是一款高性能、高可靠性的电子连接器,适合在各种通用电子设备中使用。它具有宽温度范围、高抗干扰能力和良好的焊接兼容性,非常适合在工业和商业环境中使用。
    推荐: 鉴于其出色的技术参数和广泛的应用场景,强烈推荐 WR-TBL 系列 4124 连接器用于需要高可靠性连接的场合。

691412420002参数

参数
长*宽*高 12.93mm*12mm*13.2mm
安装方式 螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691412420002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691412420002数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691412420002 691412420002数据手册

691412420002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.425 ¥ 12.041
10+ $ 1.0417 ¥ 8.8021
50+ $ 0.9123 ¥ 7.709
100+ $ 0.746 ¥ 6.3039
500+ $ 0.7164 ¥ 6.0537
库存: 141
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.04
