691305530003

厂牌: WURTH
产品描述: Wurth Elektronik 5.08mm间距3p插拔式接线端子 插座头, WR-TBL系列, 2.5 kV 交流, 300 V 交流, 焊接, 绿色
供应商型号: 3768012
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691305530003

691305530003概述

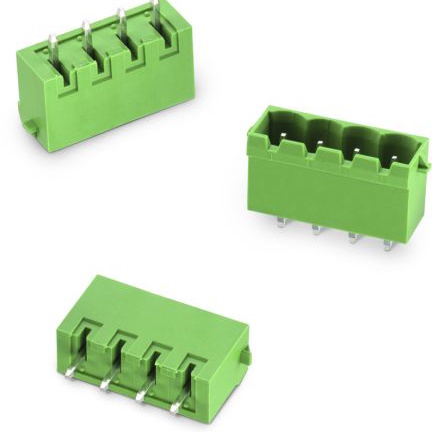

    WR-TBL Series 3055 - 5.08 mm 垂直PCB接头

    1. 产品简介


    WR-TBL系列3055-5.08 mm是一款垂直安装的PCB接头,专为一般电子产品设计。它具有塑料耳朵设计,适用于多种电子设备中,以确保可靠的连接。此款接头适用于消费电子、工业自动化、通信设备等多种应用场景。

    2. 技术参数


    以下是WR-TBL系列3055-5.08 mm的主要技术参数:
    - 尺寸:
    - 长度(L):17.24 mm
    - 引脚间距(P):5.08 mm
    - 引脚到引脚距离(Pin to Pin):10.16 mm
    - 材料特性:
    - 绝缘体材料:PA66
    - 绝缘体阻燃等级:UL94 V-0
    - 绝缘体颜色:绿色
    - 引脚材料:铜合金
    - 引脚电镀:锡镀层
    - 电气特性:
    - 额定电流:16 A
    - 工作电压:300 V (AC)
    - 耐压:2500 V (AC),持续1分钟
    - 接触电阻:最大20 mΩ
    - 工作环境:
    - 工作温度范围:-40°C 至 +105°C
    - 认证:
    - UL批准:E315414

    3. 产品特点和优势


    - 可靠性高:额定电流16A,耐压达到2500V AC,适用于高压环境中。
    - 广泛的温度适应性:工作温度范围从-40°C至+105°C,适用于极端环境。
    - 阻燃材料:绝缘体采用UL94 V-0级PA66材料,具有出色的防火性能。
    - 易于焊接:通过预热区、峰值温度、冷却区等多个步骤进行焊接,可有效避免损坏。
    - 适用广泛:可用于消费电子、工业控制、通信设备等领域。

    4. 应用案例和使用建议


    - 应用案例:
    - 消费电子:例如电视、游戏机、电脑显示器等。
    - 工业自动化:如PLC控制器、伺服驱动器等。
    - 通信设备:如路由器、交换机等。
    - 使用建议:
    - 确保焊接温度符合规定的波峰焊接曲线,以避免损坏。
    - 避免在组装后进行过度的机械冲击,以免影响性能。
    - 在极端温度环境下使用时,需注意材料的长期稳定性。

    5. 兼容性和支持


    - 兼容性:WR-TBL系列3055-5.08 mm适用于各种标准焊接工艺,且与其他Würth Elektronik eiSos的产品兼容。
    - 支持:厂商提供详细的焊接指导和技术支持,确保客户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:焊接过程中出现虚焊现象。
    - 解决方案:检查焊接温度和时间是否符合要求,重新进行焊接。
    - 问题2:长时间暴露在高温环境下接触电阻变大。
    - 解决方案:检查安装位置是否通风良好,必要时增加散热措施。

    7. 总结和推荐


    综上所述,WR-TBL系列3055-5.08 mm垂直PCB接头凭借其高可靠性和广泛的温度适应性,适用于多种应用场景。建议在需要高性能和高稳定性的电子设备中使用,特别是在消费电子、工业自动化和通信设备领域。用户应严格遵守产品手册中的建议和注意事项,以确保最佳性能和使用寿命。

691305530003参数

参数
长*宽*高 17.24mm*8.6mm*12mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

691305530003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691305530003数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691305530003 691305530003数据手册

691305530003封装设计

查看详情并下载
Symbol
Footprint
3D Model
