691230310004

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2303系列, 4路, 3.81mm节距, 通孔安装, 焊接端接, 绿色
供应商型号: 3767253
供应商: element14
标准整包数: 1

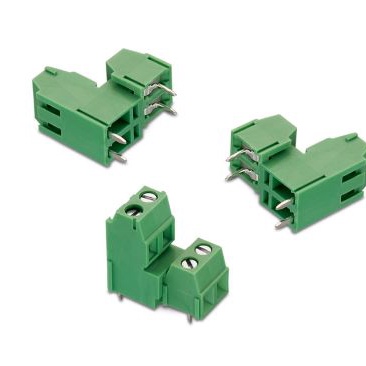

WURTH 接线板-线至板 691230310004

691230310004概述


    产品简介


    SERIE 2303是一款适用于广泛电子设备的连接器,尤其适用于需要高效能和稳定性的场合。这款连接器采用双层水平进入式设计,并配备上升笼结构,使其具备出色的机械稳定性和电气性能。它的绝缘材料采用PA 66塑料,金属外壳为黄铜材质,使得其能够在各种恶劣环境下稳定工作。

    技术参数


    - 尺寸: 芯距为3.81mm
    - 电流额定值: 10A
    - 工作电压: 300VAC
    - 耐压值: 1.6KV
    - 接触电阻: 最大20mΩ
    - 工作温度范围: -40°C 至 105°C
    - 螺纹规格: M2
    - 线材规格: 实心线:24-16 AWG / 0.205-1.31 mm²;绞合线:24-16 AWG / 0.205-1.31 mm²
    - 扭矩: 1.7 Lb.In / 0.2 Nm
    - 焊锡尾部电镀表面: 锡
    - 可焊性: 仅限无铅波峰焊接工艺

    产品特点和优势


    SERIE 2303 连接器具有以下特点和优势:
    1. 高可靠性:由黄铜材料制成的金属外壳提供了卓越的机械强度和耐腐蚀性。
    2. 良好的电气性能:具有低接触电阻和高耐压能力,确保在高负载条件下稳定运行。
    3. 宽温范围:可在极端温度环境中稳定工作,从-40°C到105°C。
    4. 快速安装:螺纹规格M2方便快速安装和拆卸。
    5. 环保合规:符合RoHS标准,对环境友好。

    应用案例和使用建议


    应用案例
    - 工业自动化: 在工业控制系统中作为信号传输接口,能够稳定工作并提供可靠的信号传输。
    - 通信设备: 用于网络通信设备,确保数据传输的稳定性和可靠性。
    - 汽车电子: 在汽车的多种传感器和控制模块之间提供稳定的电气连接。
    使用建议
    1. 正确操作: 确保在安装和使用过程中避免对连接器施加过大的力,以免损坏连接器。
    2. 清洁保养: 使用不含有机酸的清洁剂进行清洁,防止腐蚀和其他损害。
    3. 环境适应: 在极端温度和湿度环境下,需确保产品符合相关规格要求。

    兼容性和支持


    SERIE 2303连接器设计主要用于与Würth Elektronik的产品和工具配合使用。若使用其他品牌的工具或配件,可能会影响产品的可靠性和使用寿命。Würth Elektronik提供全面的技术支持和售后维护服务,确保客户能够得到及时的帮助和指导。

    常见问题与解决方案


    1. 问: 如何避免焊锡过程中的不良焊接?
    - 答: 确保焊锡工艺符合Würth Elektronik的技术规范,避免使用未经验证的其他焊接方法。
    2. 问: 产品在清洗时应注意什么?
    - 答: 不要将产品完全浸入水中或使用强力清洁剂,避免损害产品性能。

    总结和推荐


    SERIE 2303是一款功能强大且适用广泛的连接器,具有优良的电气性能和机械稳定性。对于需要高可靠性和稳定性的应用场合,它是一个理想的选择。然而,在特定安全要求较高的应用中,用户应进行充分的安全评估和验证。总体而言,推荐使用此产品以满足各种复杂的应用需求。

691230310004参数

参数
长*宽*高 16.04mm(长度)*16.2mm(宽度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691230310004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691230310004数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691230310004 691230310004数据手册

691230310004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 27.909
10+ ¥ 24.654
50+ ¥ 22.6905
100+ ¥ 20.0445
250+ ¥ 14.826
450+ ¥ 14.7525
库存: 440
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 27.9
直接购买
加入购物车
