691416500004

产品分类:
厂牌: WURTH

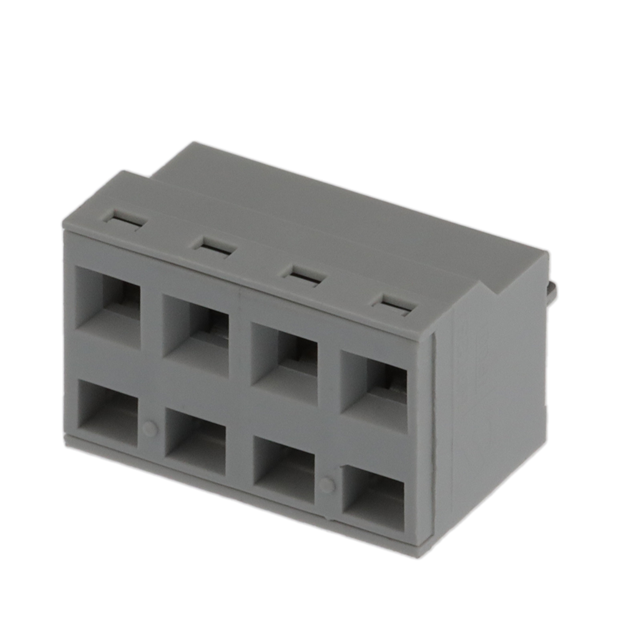

产品描述: Wurth Elektronik PCB端子台 4165系列, 4路, 5.08mm节距, 通孔安装, 焊接端接, 灰色
供应商型号: 1918594
供应商: 海外现货
标准整包数: 2

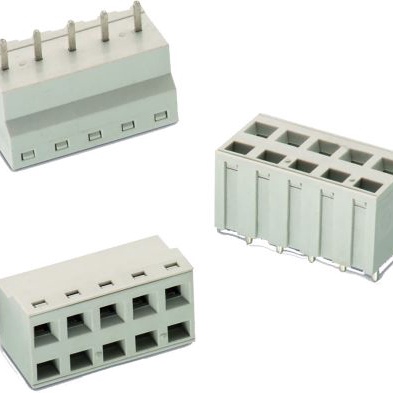

WURTH  691416500004

691416500004概述


    产品简介


    产品概述
    本文档介绍的是型号为691 416 500 0xx的垂直电缆接入端子系列(SERIE 4165)。此端子具有螺钉式设计和无焊点安装,适用于多种电子产品。
    主要功能
    - 螺钉式设计,方便安装
    - 垂直电缆接入,提高布线效率
    - 支持固体线和绞线的连接,适用范围广
    应用领域
    该系列产品广泛应用于消费电子、工业控制、医疗设备及各类仪器仪表中。

    技术参数


    | 参数类别 | 具体参数 |

    | 绝缘材料 | PA6/66 |
    | 阻燃等级 | UL94V0 |
    | 颜色 | 灰色 |
    | 金属外壳 | 不锈钢 |
    | 端子保护 | 铜合金/Ni+Sn镀层 |
    | 工作温度 | -30°C 到 +120°C |
    | 认证标准 | E150931, 40022113 |
    | 电流额定值 | 10A / 16A |
    | 工作电压 | 300VAC / 450VAC |
    | 耐压强度 | 1.6KV / 2KV |
    | 固体线适用范围 | 30-16 AWG / 0.05-1.31 mm² |
    | 绞线适用范围 | 30-16 AWG / 0.05-1.31 mm² |
    | 焊接方式 | 波峰焊接 |
    | 包装方式 | 盒装 |

    产品特点和优势


    独特功能
    - 无焊点安装:采用螺钉式设计,减少焊接过程中的潜在问题。
    - 高温适应性:能在-30°C到+120°C的宽温度范围内正常工作。
    - 高可靠性:通过了UL和VDE认证,符合RoHS标准。
    市场竞争力
    该系列产品不仅在机械性能上表现优秀,而且在电气特性上也有卓越的表现,能够满足不同应用场景的需求。特别是在工业控制和消费电子等领域,它能提供更高的稳定性和可靠性。

    应用案例和使用建议


    实际应用
    这类端子广泛用于工业控制面板、家用电器、医疗设备等场景,尤其适用于需要耐高温、高可靠性的场合。
    使用建议
    - 正确安装:确保端子正确插入并与导线紧密接触,避免虚接现象。
    - 环境适应性:考虑到工作温度范围,选择合适的安装位置以防止极端环境下的损坏。
    - 定期检查:定期检查端子连接情况,确保长期稳定工作。

    兼容性和支持


    兼容性
    该系列产品与其他同类电子元件兼容良好,可以方便地集成到现有的电子系统中。
    支持和服务
    厂商提供了详细的安装指南和技术支持服务,用户可以通过官方渠道获取相应的文档和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳 | 检查端子是否完全插入,确保导线与端子接触良好 |
    | 温度过高 | 检查安装位置是否合适,考虑更换散热装置 |

    总结和推荐


    综合评估
    该系列产品在机械性能、电气特性和环境适应性方面表现出色,适用于广泛的工业和消费类电子产品。在高要求的应用场景下,它的表现尤为突出。
    推荐意见
    基于以上分析,强烈推荐该系列产品,特别是对于需要高度可靠性的应用场合。无论是初次采购还是后续升级,都是一个理想的选择。

691416500004参数

参数
长*宽*高 20.32mm(长度)*13mm(宽度)
安装方式 通孔安装
包装方式 散装

691416500004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691416500004数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 691416500004 691416500004数据手册

691416500004封装设计

查看详情并下载
Symbol
Footprint
3D Model
