691358710004

厂牌: WURTH
产品描述: Wurth Elektronik 5.08mm间距4p插拔式接线端子 插头, 3587系列, 300 V 交流, 螺钉拧紧, 绿色,橙色
供应商型号: BN-691358710004
供应商: 海外现货
标准整包数: 1

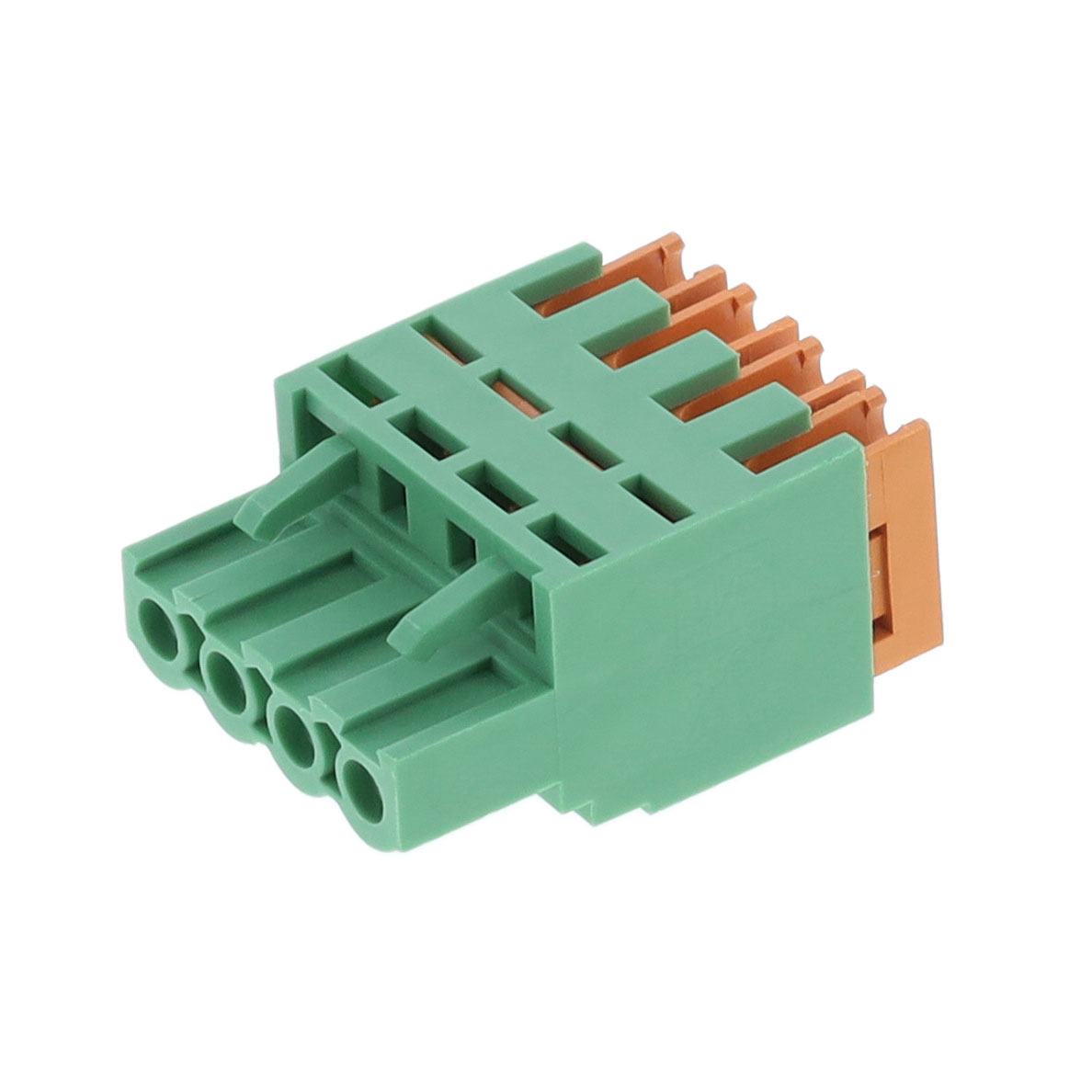

WURTH 接线座- 接头/插头和插口 691358710004

691358710004概述


    产品简介


    SERIE 3587 - 5.08 mm IDC 插座垂直进线
    SERIE 3587 是一款专为通用电子产品设计的5.08 mm间距的IDC插座,提供垂直进线方式。该插座的主要功能是在各类电器设备中实现导线的快速、可靠连接。其广泛应用于家用电器、工业控制系统、计算机及网络设备等多个领域。

    技术参数


    - 材料
    - 绝缘体:PA 66
    - 阻燃等级:UL94-V0
    - 颜色:绿色和橙色
    - 接触材料:铜合金
    - 接触电镀:锡
    - 接触类型:冲压
    - 环境参数
    - 工作温度范围:-40°C 至 115°C
    - RoHS 合规性
    - 电气特性
    - 电流额定值:7 A
    - 工作电压:300 VAC
    - 耐压值:1.6 kV
    - 接触电阻:最大20毫欧姆
    - 认证标准:E315414
    - 机械特性
    - 固体导线:22-18 AWG / 0.326-0.823 mm²
    - 绞合导线:22-18 AWG / 0.326-0.823 mm²
    - 节距:5.08 mm

    产品特点和优势


    SERIE 3587 的独特功能和优势体现在以下几个方面:
    1. 阻燃材料:采用UL94-V0级阻燃材料,确保在火灾等极端情况下的安全性。
    2. 高可靠性:最高工作电压可达300VAC,最大耐压值达1.6 kV,保障电气安全。
    3. 高接触稳定性:最大接触电阻仅20毫欧姆,保证电气连接的稳定性和可靠性。
    4. 宽温度范围:可在-40°C至115°C的宽温范围内稳定工作,适应多种环境条件。
    5. 环保设计:符合RoHS标准,绿色环保无铅化。

    应用案例和使用建议


    SERIE 3587 主要应用于家用电器、工业控制、计算机及网络设备等领域。例如,在家用电器中用于连接电路板和电源线,确保稳定可靠的电力供应;在工业控制领域用于连接传感器和执行器,保证控制系统正常运行。
    使用建议:
    1. 在使用前,需确保插头和插座之间清洁,避免灰尘和杂质影响连接质量。
    2. 确保导线截面积在规定的范围内(22-18 AWG / 0.326-0.823 mm²),以避免因过载导致的安全隐患。
    3. 安装过程中应注意方向,确保导线正确插入插座,避免错误连接造成损坏。
    4. 建议在高温环境下使用时进行适当的散热措施,确保器件正常工作。

    兼容性和支持


    SERIE 3587 与各种标准尺寸的导线兼容,可以满足不同应用场合的需求。厂商提供详尽的技术文档和支持服务,确保用户在使用过程中能够获得及时的技术支持和帮助。

    常见问题与解决方案


    - Q: 导线无法正确插入插座怎么办?
    - A: 检查导线截面是否符合要求(22-18 AWG / 0.326-0.823 mm²),确认插头和插座是否干净无污垢,尝试重新安装导线。

    - Q: 插座在高温环境下工作异常如何处理?
    - A: 确保安装位置有足够的散热空间,必要时增加散热片或其他冷却措施,确保器件正常工作。

    - Q: 如何判断插座是否损坏?
    - A: 使用万用表检测接触电阻,如超过最大额定值(20毫欧姆),则可能需要更换新的插座。

    总结和推荐


    SERIE 3587 在电气安全、可靠性及适用环境等方面表现出色,是一款值得信赖的产品。建议在通用电子设备的设计和生产中优先选用此款IDC插座,以确保系统的稳定性和可靠性。

691358710004参数

参数
长*宽*高 20.32mm(长度)*14mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

691358710004厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691358710004数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691358710004 691358710004数据手册

691358710004封装设计

查看详情并下载
Symbol
Footprint
3D Model
