691312510009

厂牌: WURTH

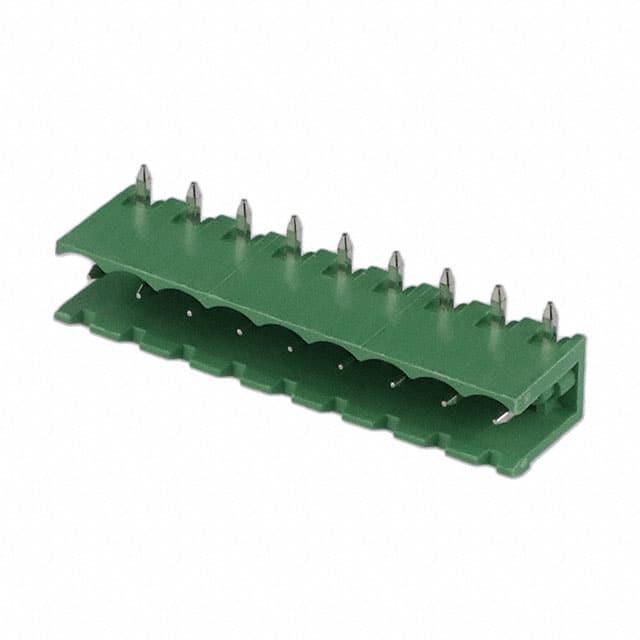

产品描述: Wurth Elektronik 5.08mm间距9p插拔式接线端子 插座头, WR-TBL系列, 300.0 v, 焊接
供应商型号: 710-691312510009
供应商: Mouser
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691312510009

691312510009概述


    产品简介


    本篇技术手册介绍了型号为691 312 510 0xx的电子元器件——SERIE 312 5.08mm开放式水平PCB接头。这种接头广泛应用于各类电子产品中,包括通用电子产品、通信设备、工业控制系统等。它通过提供稳定可靠的连接解决方案,确保电路系统的正常运行。

    技术参数


    以下是SERIE 312 5.08mm开放式水平PCB接头的主要技术规格:
    - 尺寸与材料
    - 尺寸:5.08mm(Pitch)
    - 绝缘材料:PA 66(阻燃等级:UL94-V0)
    - 颜色:绿色
    - 接触针:黄铜(CuZn)
    - 焊尾电镀:锡
    - 环境条件
    - 工作温度范围:-40°C 至 105°C
    - 符合标准:无铅、RoHS合规
    - 电气特性
    - 电流承载能力:20A
    - 工作电压:300VAC
    - 耐压值:1.6KV
    - 接触电阻:最大20mΩ
    - 机械特性
    - 只适用于波峰焊接工艺
    - 包装方式:盒装

    产品特点和优势


    1. 耐温范围广:可在极端温度环境下(-40°C 至 105°C)正常工作,适应多种恶劣环境。
    2. 高可靠性:采用符合UL94-V0标准的PA 66绝缘材料,具有优异的耐燃性能。
    3. 电流承载能力强:高达20A的电流承载能力,适用于需要大电流传输的应用场合。
    4. 环保设计:RoHS合规,无铅设计,符合环保要求。
    5. 紧凑设计:5.08mm间距设计,使得接头更加紧凑,节省空间。

    应用案例和使用建议


    - 通用电子产品:SERIE 312接头广泛应用于各类家用电器、办公设备等电子产品中,确保设备的正常运行。
    - 通信设备:可用于通信基站、路由器等设备的内部连接,提高信号传输的稳定性。
    - 工业控制:在工业自动化控制系统中,可作为传感器与控制器之间的连接接口,保障系统可靠运行。
    使用建议:
    - 在安装过程中,请确保接头正确对齐并牢固固定,避免由于接触不良导致的故障。
    - 建议使用波峰焊接工艺进行组装,以确保焊接质量和接头的长期可靠性。

    兼容性和支持


    SERIE 312 5.08mm开放式水平PCB接头具有良好的兼容性,可与其他标准电子元器件配合使用。制造商Wurth Elektronik提供全面的技术支持和服务,包括产品咨询、技术支持及售后保障。

    常见问题与解决方案


    1. 问题:接头安装后出现松动现象。
    - 解决方案:检查接头是否正确对齐,并重新进行固定。
    2. 问题:焊接过程中出现焊点不牢固。
    - 解决方案:确保使用正确的焊接工艺(波峰焊接),并调整焊接参数以获得最佳效果。
    3. 问题:接头在高温环境下工作异常。
    - 解决方案:确认接头的工作温度在规定范围内(-40°C 至 105°C),超出此范围可能导致性能下降。

    总结和推荐


    综上所述,SERIE 312 5.08mm开放式水平PCB接头凭借其广泛的适用范围、卓越的性能指标以及较高的可靠性,成为电子设备连接的理想选择。它不仅适用于常规电子设备,也适用于需要高可靠性的工业控制等领域。我们强烈推荐使用这款接头,以满足不同应用场景下的需求。

691312510009参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

691312510009厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691312510009数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691312510009 691312510009数据手册

691312510009封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.392 ¥ 20.0689
10+ $ 2.1735 ¥ 18.2357
50+ $ 1.9116 ¥ 16.0383
100+ $ 1.7496 ¥ 14.6791
180+ $ 1.4148 ¥ 11.8702
库存: 82
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.06
