691249510002

产品分类: 接线板-线至板
厂牌: WURTH
产品描述: Wurth Elektronik PCB端子台 2495系列, 2路, 5.08mm节距, 印刷电路板安装, 焊接端接, 绿色
供应商型号: 1910886
供应商: 海外现货
标准整包数: 5

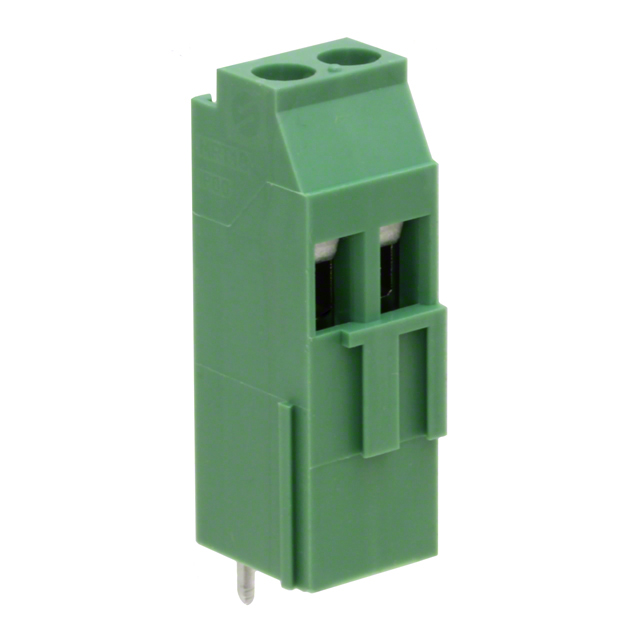

WURTH 接线板-线至板 691249510002

691249510002概述


    产品简介


    这款由Würth Elektronik eiSos GmbH & Co. KG开发的电子元件——系列2495,是一种设计用于一般电子设备的5.08毫米水平接线端子。它通过上升式笼夹结构实现了便捷的连接方式。这类接线端子广泛应用于通用电子设备中,为电路板和其他电子组件提供了可靠而稳定的连接点。

    技术参数


    - 引脚数量: 2个
    - 引脚间距 (中间): 5.08 mm
    - 长度 (L): 10.16 mm
    - 材料属性
    - 绝缘材料: 尼龙PA6/66
    - 绝缘材料阻燃等级: UL94 V-0
    - 接触材料: 铜合金
    - 接触电镀: 镍
    - 端子螺钉材料: 钢
    - 端子螺钉电镀: 锌
    - 线路保护材料: 铜合金镀镍
    - 操作温度范围: -30°C 至 +120°C
    - 认证标准
    - UL认证: E150931
    - VDE认证: 40022114
    - 电气性能
    - 额定电流: 20 A
    - 工作电压: 300-450 V (交流)
    - 耐压值: 1600-2500 V (交流)
    - 接触电阻: 20 mΩ
    - 机械性能
    - 紧固扭矩: 0.5 Nm
    - 导线剥离长度: 6 mm
    - 螺丝型号: M3
    - 导线截面积
    - 实心导线: 12到30 AWG (3.31到0.05 mm²)
    - 绞合导线: 12到30 AWG (3.31到0.05 mm²)

    产品特点和优势


    该系列2495接线端子具有多项显著的优势:
    - 易于安装: 上升式笼夹结构简化了安装过程,降低了人工成本和安装时间。
    - 高可靠性: 高额定电流和耐压值保证了其在高电流应用中的稳定性能。
    - 宽工作温度范围: 其操作温度范围从-30°C至+120°C,使其适用于各种极端环境。
    - 优异的电气性能: 低接触电阻确保了电流传输的高效性。
    - 安全可靠: 满足RoHS要求,保证产品不含铅等有害物质,符合环保标准。

    应用案例和使用建议


    应用案例
    系列2495接线端子适用于多种电子设备,如家用电器、工业自动化系统、办公设备等。这些设备通常需要高可靠性的连接点来确保系统的正常运行。例如,在一个家用电器中,这款接线端子可以用来连接电源线和控制板,确保电流的稳定传输。
    使用建议
    1. 正确的安装方法: 在安装过程中应严格按照制造商的指南进行,确保上升式笼夹正确锁定,避免松动。
    2. 定期检查: 定期检查连接点是否有磨损或损坏的迹象,确保长时间稳定运行。
    3. 避免超负荷使用: 不要在超过额定电流的条件下使用,以防止过热和损坏。

    兼容性和支持


    这款接线端子设计与Würth Elektronik eiSos GmbH & Co. KG自家生产的对应产品兼容。此外,厂商还提供详尽的技术支持和售后服务,确保用户能够快速解决问题。如果您在使用过程中有任何疑问或遇到问题,可联系当地技术支持团队寻求帮助。

    常见问题与解决方案


    1. Q: 安装后接线端子出现松动怎么办?
    - A: 请检查安装是否严格按照制造商的指南进行,特别是上升式笼夹部分是否完全锁定。如果仍然松动,建议重新安装。

    2. Q: 连接处电阻增大如何解决?
    - A: 可能是接触面未清洁干净导致的。请用无水酒精擦拭接触面,确保表面清洁,然后再进行连接。

    3. Q: 在高温环境下接线端子出现过热现象如何处理?
    - A: 如果发现接线端子在高温环境下过热,首先确认是否超过额定电流使用。如果正常使用下仍过热,请联系技术支持获取进一步建议。

    总结和推荐


    系列2495接线端子以其高可靠性、宽温度范围和易于安装的特点,成为众多电子设备的理想选择。无论是家用电器还是工业自动化系统,它都能提供可靠的连接点,确保系统的稳定运行。尽管其价格可能略高于其他普通接线端子,但考虑到其出色的性能和高可靠性,绝对物有所值。因此,强烈推荐这款接线端子用于需要高可靠性的电子设备中。

691249510002参数

参数
长*宽*高 10.16mm(长度)*31.5mm(高度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

691249510002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691249510002数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691249510002 691249510002数据手册

691249510002封装设计

查看详情并下载
Symbol
Footprint
3D Model
