687126149022

产品分类: FFC/FPC连接器
厂牌: WURTH
产品描述: Wurth Elektronik 0.5mm间距26p FPC插座 FPC连接器, WR-FPC系列, 单排, 表面, 焊接
供应商型号: 1225113
供应商: 海外现货
标准整包数: 5

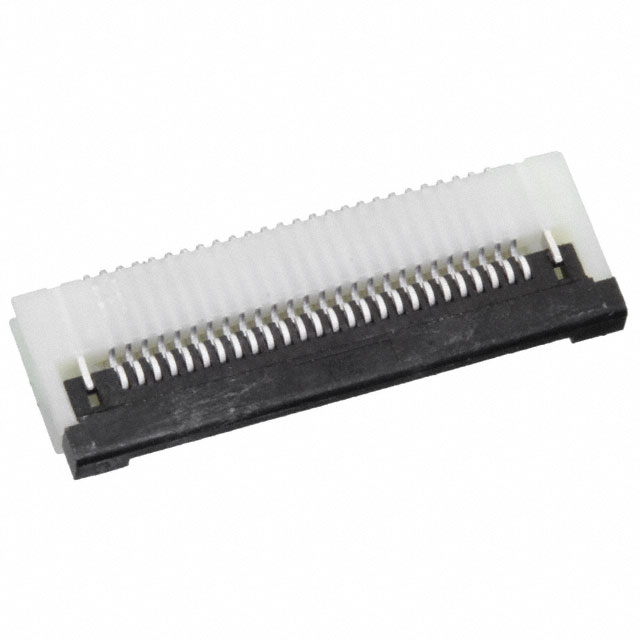

WURTH FFC/FPC连接器 687126149022

687126149022概述

    WR-FPC SMT ZIF Horizontal Hinge 技术手册

    1. 产品简介


    WR-FPC SMT ZIF 水平铰链型柔性印刷电路板连接器 是一款专为通用电子设备设计的柔性印刷电路板连接器。它采用了零插入力(ZIF)设计,具有出色的接触稳定性和耐用性,适用于各种消费电子、通信设备和其他需要高可靠性连接的应用场景。

    2. 技术参数


    - 尺寸(毫米):
    - 长度 \( L \): 17.1 ± 0.15 mm
    - \( L1 \): 13.6 ± 0.1 mm
    - 针间距 \( P \): 0.5 mm
    - 推荐焊盘尺寸 \( Pl \): 12.5 mm
    - 高度 \( h \): 0.1 mm
    - 电气特性:
    - 额定电流 \( IR \): 0.5 A
    - 工作电压: 50 V AC
    - 耐压: 150 V AC(1分钟)
    - 接触电阻: 最大 50 mΩ
    - 绝缘电阻: 最小 500 MΩ
    - 耐久性: 20 次插拔循环
    - 工作温度范围: -40°C 至 +105°C
    - 认证:
    - 符合 RoHS 指令 (2011/65/EU & 2015/863)
    - 符合 REACH 规范
    - 符合 IEC 61249-2-21 标准(无卤素)
    - UL 认证 (E323964)

    3. 产品特点和优势


    - 零插入力 (ZIF) 设计: 减少了插入时对柔性印刷电路板的损伤,提高了使用寿命。
    - 高可靠性: 能承受多达 20 次的插拔循环,适合频繁操作的应用场合。
    - 优异的电气性能: 接触电阻低,绝缘性能强,保证了信号传输的稳定性。
    - 宽工作温度范围: 可在极端环境下正常工作,适应多种应用需求。
    - 环保材料: 所用材料符合RoHS、REACH和无卤素标准,有利于环境保护。

    4. 应用案例和使用建议


    应用场景:
    - 消费电子设备,如智能手机和平板电脑
    - 通信设备,如路由器和交换机
    - 医疗设备,如便携式医疗仪器
    - 一般工业控制设备
    使用建议:
    - 在组装过程中,请严格按照焊接温度曲线进行操作,以确保良好的焊接质量。
    - 尽量避免在清洗过程中使用刷子,以免损坏功能区域。
    - 如需将产品封装或涂覆,建议手动检查以确保完整密封。

    5. 兼容性和支持


    - 兼容性: 与Würth Elektronik eiSos的配套工具和零件兼容。
    - 支持: 厂商提供详细的可靠性评估报告和技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中组件损坏 | 确保正确使用零插入力设计,避免反复施加过大力。 |
    | 温度过高导致故障 | 确保工作温度不超过规定的最大值,并采取适当的散热措施。 |

    7. 总结和推荐


    综合评估:
    - 主要优点:
    - 零插入力设计提高了连接器的寿命和可靠性。
    - 宽工作温度范围增强了其适用性。
    - 优异的电气性能保证了信号传输的稳定性和可靠性。
    - 适用性: 适合各种消费电子和通信设备。
    推荐: 推荐使用该款WR-FPC SMT ZIF水平铰链型柔性印刷电路板连接器。它在广泛的应用中表现出色,具备高可靠性、耐用性和良好的电气性能,是理想的电子连接解决方案。

687126149022参数

参数
额定电流 500mA
连接器/触头类型 底部
间距 500μm
扁平柔性类型 FFC,FPC
针脚数 26pin
板上高度 2.2mm
外壳颜色 乳白色
触头镀层
端接 焊盘
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

687126149022厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

687126149022数据手册

厂牌 PDF简要描述 下载
WURTH FFC/FPC连接器 WURTH 687126149022 687126149022数据手册
