60312422114521

产品分类: 同轴连接器(RF)
厂牌: WURTH
产品描述: Wurth Elektronik SMA连接器母头 同轴连接器, WR-SMA系列, 法兰安装, 焊接端接
供应商型号: ET-3653199
供应商: 海外现货
标准整包数: 1

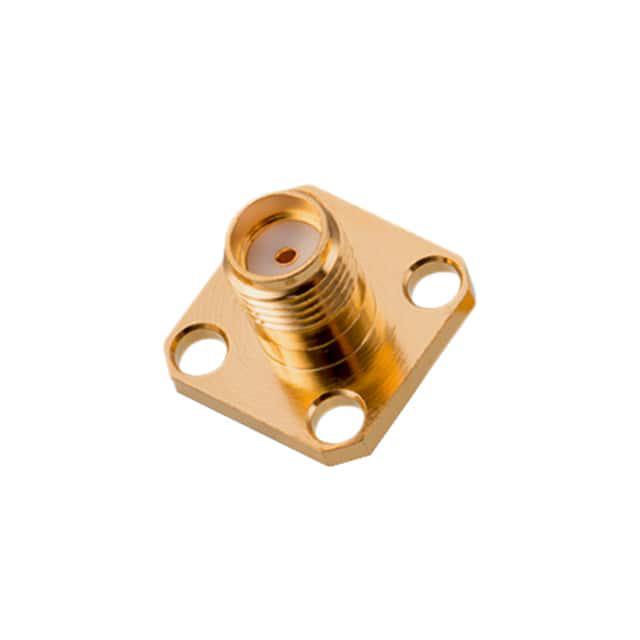

WURTH 同轴连接器(RF) 60312422114521

60312422114521概述


    产品简介


    产品类型: SMA面板插座
    主要功能: 用于各种通用电子设备中的射频信号传输接口
    应用领域: 通信设备、雷达系统、无线网络、测试仪器等

    技术参数


    | 参数名称 | 值 | 单位 | 允许偏差 |
    ||
    | 阻抗 | 50 | Ω
    | 频率范围 | DC~18 GHz
    | VSWR(直流~12.4 GHz) | 1.2 最大值 |
    | 插入损耗(直流~12.4 GHz) | 0.14 | dB | 最大值 |
    | 绝缘电阻 | 5000 | MΩ | 最小值 |
    | 耐受电压 | 1000 | V (RMS) | 最小值 |
    | 工作电压 | 335 | V (RMS) | 最小值 |

    产品特点和优势


    - 高可靠性: 高质量的材料(如PTFE绝缘材料、黄铜主体和镀金铍铜中心触点)确保了长期的耐用性和稳定性。
    - 宽温度范围: 操作温度范围为-65°C至+165°C,适用于极端环境条件。
    - 高性能连接: 可承受高达26.7 N的轴向拉力,具备良好的机械稳定性。
    - 易于安装: 推荐安装孔尺寸为[2.80±0.05 mm],[4.20±0.05 mm],[4.32±0.05 mm],便于制造和组装。

    应用案例和使用建议


    - 通信设备: 适合用于移动基站、卫星通信系统等。
    - 雷达系统: 在雷达系统中作为高频信号传输的接口。
    - 无线网络: 用于无线路由器、接入点等设备的天线连接。
    使用建议:
    - 确保PCB布局设计合理以优化VSWR性能。
    - 安装时遵循推荐的安装孔尺寸,避免机械冲击。
    - 定期检查连接器的完整性,确保可靠性能。

    兼容性和支持


    - 兼容性: 专门设计与Würth Elektronik eiSos的产品配套使用,以确保最佳性能。
    - 支持: Würth Elektronik提供详细的技术文档和支持服务,如有需要可联系销售工程师获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器损坏或接触不良 | 检查安装孔尺寸和焊接工艺,确保符合标准要求。 |
    | 清洗导致功能异常 | 使用非有机酸清洗剂进行轻柔清洁,避免对组件造成损伤。 |
    | 性能下降 | 确保工作环境温度在允许范围内,检查焊接质量和安装精度。 |

    总结和推荐


    总体评价:
    - SMA面板插座60312422114521是一款专为通用电子设备设计的高品质射频连接器,具有广泛的频率响应和高可靠性。
    - 在多种应用中表现出色,特别是在极端温度和复杂电磁环境下。
    - 建议在通信设备、雷达系统和无线网络等领域广泛采用。
    推荐使用:
    - 高度推荐在涉及高频信号传输的场合使用此产品,尤其适合对可靠性有较高要求的应用场景。

60312422114521参数

参数
阻抗 50Ω
外壳颜色 金色
最大频率 18GHz
紧固类型 螺纹
端口数 1
触头端接 焊接
类型 Female Socket,Jack,Threaded
安装方式 法兰安装,焊接安装,贴片安装,面板安装
零件状态 在售
包装方式 托盘

60312422114521厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

60312422114521数据手册

厂牌 PDF简要描述 下载
WURTH 同轴连接器(RF) WURTH 60312422114521 60312422114521数据手册

60312422114521封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.2431 ¥ 103.454
10+ $ 10.9444 ¥ 92.4803
25+ $ 9.8168 ¥ 82.9519
60+ $ 8.7189 ¥ 73.6749
180+ $ 7.8023 ¥ 65.9295
库存: 13
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 103.45
