691304300009

厂牌: WURTH
产品描述: Wurth Elektronik 3.81mm间距9p插拔式接线端子 插头, WR-TBL系列, 2.5 kV 交流, 300 V 交流, 焊接, 绿色
供应商型号: BN-691304300009
供应商: 海外现货
标准整包数: 1

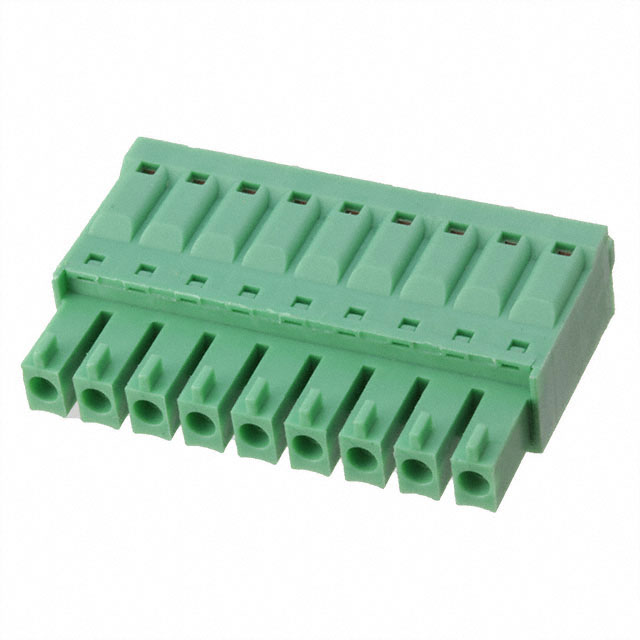

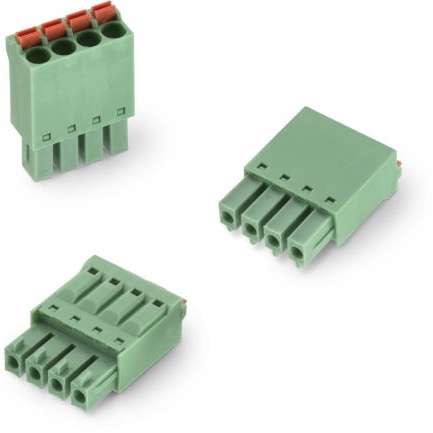

WURTH 接线座- 接头/插头和插口 691304300009

691304300009概述

    WR-TBL Series 3043 - 3.81 mm Screwless Plug Technical Overview

    1. 产品简介


    WR-TBL系列3043是一款专为通用电子设备设计的螺钉插头型连接器。该产品适用于广泛的电子应用,包括消费电子产品、工业控制设备和其他一般用途的电子系统。它采用垂直电缆入口设计,支持9针连接,确保稳定可靠的信号传输。

    2. 技术参数


    - 尺寸规格:
    - 长度 \( L \): 34.69 mm
    - 端子到端子距离(中间) \( Pl \): 30.48 mm
    - 引脚间距 \( P \): 3.81 mm
    - 材料属性:
    - 绝缘体材料: 尼龙PA66
    - 绝缘体阻燃等级: UL94 V-0
    - 绝缘体颜色: 绿色/橙色
    - 接触材料: 铜合金
    - 接触镀层: 锡
    - 弹簧材料: 不锈钢
    - 电气特性:
    - 额定电流 \( IR \): 12 A
    - 工作电压: 300 V (AC)
    - 耐压: 2500 V (AC, 1分钟)
    - 接触电阻: 最大 20 mΩ
    - 机械特性:
    - 导线剥皮长度: 7 至 9 mm
    - 导线横截面积 (实心导线):
    - AWG: 16 至 24
    - 公制: 1.31 至 0.205 mm²
    - 导线横截面积 (绞合导线):
    - AWG: 16 至 24
    - 公制: 1.31 至 0.205 mm²
    - 认证:
    - RoHS合规
    - REACh合规
    - UL认证 E315414

    3. 产品特点和优势


    - 稳定性高: 采用UL94 V-0阻燃等级的绝缘材料,确保高安全性。
    - 适用范围广: 支持广泛的工作电压和电流范围,适合多种应用场景。
    - 耐用性强: 不锈钢弹簧材质提升长期可靠性。
    - 便捷安装: 螺钉式插头设计简化安装过程。

    4. 应用案例和使用建议


    - 应用场景: 适用于工业控制系统、消费电子产品和一般用途的电子设备。
    - 使用建议:
    - 确保所有操作符合制造商推荐的操作条件。
    - 在特定的安全关键应用中,需要额外的评估和验证。
    - 避免对组件进行直接机械冲击,如避免PCB重叠。

    5. 兼容性和支持


    - 兼容性: WR-TBL系列产品应与Würth Elektronik其他产品一起使用以保证可靠性。
    - 支持: 由制造商提供全面的技术支持和客户服务,确保用户在使用过程中获得必要的帮助。

    6. 常见问题与解决方案


    - 问题: 导线剥皮长度不正确。
    - 解决办法: 严格按照制造商推荐的剥皮长度进行操作。
    - 问题: 接触电阻过高。
    - 解决办法: 检查接触点是否有污垢或损伤,必要时重新清洁或更换。

    7. 总结和推荐


    WR-TBL系列3043是一款具有高稳定性和广泛应用性的螺钉插头型连接器。其在安全性和可靠性方面表现出色,适用于多种电子设备。尽管适用于一般电子设备,但在安全关键应用中仍需额外注意。总体而言,强烈推荐在非高风险应用场景中使用该产品。

691304300009参数

参数
长*宽*高 34.69mm*7.8mm*21.1mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
