7447629150

产品分类: 贴片电感
厂牌: WURTH
产品描述: 2.52MHz 33MHz 325mA 30@2.52MHz 15μH 2.5Ω ±10% 1008 标准安装,贴片安装 2.5mm*2mm*2mm
供应商型号: 2493185
供应商: 海外现货
标准整包数: 5

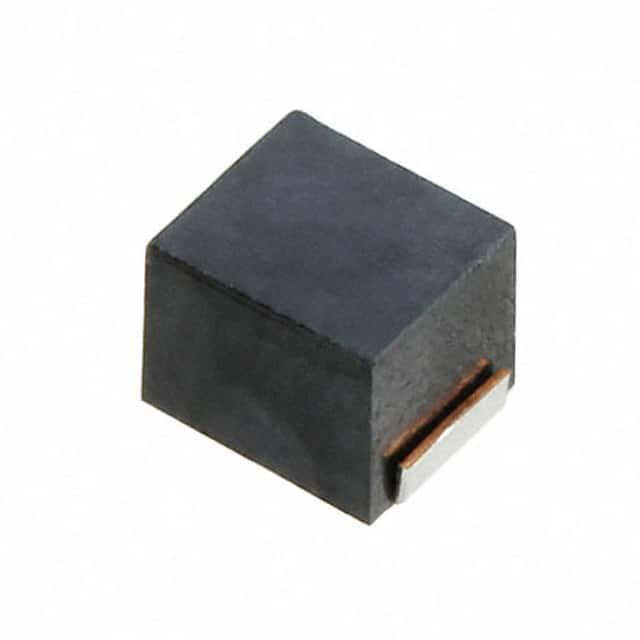

WURTH 贴片电感 7447629150

7447629150概述


    产品简介


    WE-GFH 高频表面贴装电感 是一种专为一般电子设备设计的电感元件。它主要应用于高频电路,如通信设备、计算机网络和消费电子产品等。这种电感通过其高频率特性来满足现代电子设备对高频信号处理的需求。

    技术参数


    - 尺寸(带包装):
    - 宽度:8 mm
    - 长度:2.7 mm
    - 厚度:2.3 mm
    - 推荐焊盘图案:
    - 焊盘宽度:1.5 mm
    - 焊盘长度:1 mm
    - 电气特性:
    - 电感值:15 µH ±10%
    - 最大额定电流:325 mA
    - 直流电阻:2110 mΩ(典型值),2640 mΩ(最大值)
    - 自谐振频率:33 MHz(典型值)
    - 质量因子:30(最小值)
    - 认证:
    - 符合RoHS标准
    - 符合REACH标准
    - 无卤素
    - 工作条件:
    - 存储温度:-40°C 至 +65°C
    - 工作温度:-40°C 至 +105°C
    - 湿度要求:<40°C,<75%RH
    - 焊接条件:符合IPC/JEDEC J-STD-020E标准

    产品特点和优势


    WE-GFH 高频表面贴装电感 的主要特点是其高频率特性和紧凑的尺寸。具体优势如下:
    1. 高频率响应: 电感值高达15 µH,能够处理高频信号。
    2. 稳定的直流电阻: 保证了在不同工作条件下的稳定性能。
    3. 自谐振频率高: 33 MHz的自谐振频率使其适用于多种高频电路设计。
    4. 低功耗: 优良的电气特性确保了在各种应用中的高效运行。
    5. 环保材料: 符合RoHS、REACH和无卤素标准,适合环保要求高的应用场景。

    应用案例和使用建议


    WE-GFH 高频表面贴装电感 主要用于通信设备、计算机网络、消费电子产品等高频电路。在实际应用中,为了确保最佳性能,建议采取以下措施:
    1. 确保焊接温度符合要求: 使用符合IPC/JEDEC J-STD-020E标准的焊接曲线,避免过高的焊接温度导致电感损坏。
    2. 避免极端环境: 工作环境温度应控制在-40°C至+105°C之间,湿度保持在75%RH以下。
    3. 检查焊接质量: 在焊接后进行手动检查,确保焊点的质量。

    兼容性和支持


    WE-GFH 高频表面贴装电感 设计时考虑了广泛的兼容性,可以与大多数常见的表面贴装设备兼容。厂商提供技术支持和服务,包括焊接指导、性能评估和技术咨询。如果需要进一步的技术支持或定制需求,可以直接联系销售工程师。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊。
    - 解决方案: 确保焊接温度和时间符合IPC/JEDEC J-STD-020E标准。在焊接前进行预热处理,以减少热冲击。
    2. 问题:电感在高温环境下工作不稳定。
    - 解决方案: 确保工作环境温度不超过+105°C,使用散热设计提高电感的稳定性。
    3. 问题:长时间存储导致焊接不良。
    - 解决方案: 产品应在12个月内使用完毕,超出此期限的产品建议重新评估焊接效果。

    总结和推荐


    WE-GFH 高频表面贴装电感 是一款高性能、可靠且易于集成的电感元件。它在高频电路设计中表现出色,具有出色的电气性能和可靠性。无论是对于通讯设备还是消费电子领域,都是理想的选择。由于其广泛的应用兼容性和严格的质量控制,我们强烈推荐这款产品给需要高性能电感元件的设计者和制造商。

7447629150参数

参数
Q值 30@2.52MHz
测试频率 2.52MHz
电感值 15μH
饱和电流(LSAT) -
自谐振频率(SRF) 33MHz
容差 ±10%
直流电阻(DCR) 2.5Ω
额定电流 325mA
长*宽*高 2.5mm*2mm*2mm
通用封装 1008
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

7447629150厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447629150数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7447629150 7447629150数据手册

7447629150封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.8933
50+ ¥ 2.4436
250+ ¥ 2.1895
500+ ¥ 2.1895
1000+ ¥ 2.1504
2000+ ¥ 2.1113
10000+ ¥ 2.1113
20000+ ¥ 2.1113
库存: 287
起订量: 20 增量: 0
交货地:
最小起订量为:5
合计: ¥ 14.46
