74271251

产品分类: 磁芯
厂牌: WURTH
产品描述: 伍尔特 扣式磁环 STAR-TEC系列 25mm孔径
供应商型号: 10B-2777685-6
供应商: 国内现货
标准整包数: 1
WURTH 磁芯 74271251

74271251概述


    产品简介

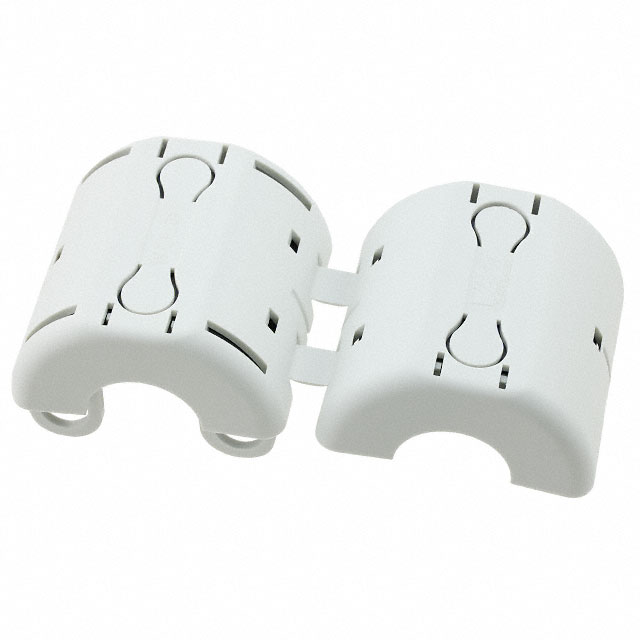

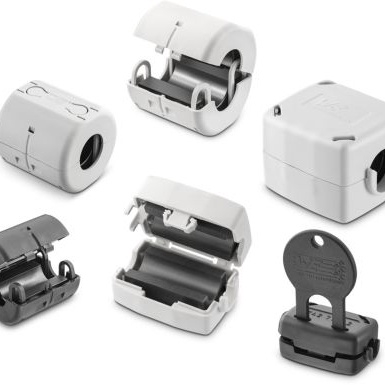

    WE-STAR-TEC Snap Ferrite with Safety Key Technology(型号:74271251)
    产品类型:磁珠(Ferrite Bead)
    主要功能:用于抑制电磁干扰(EMI),防止高频信号对设备造成干扰。该产品通过将磁芯嵌入电缆中,可以有效吸收并消耗不必要的高频电流。
    应用领域:广泛应用于计算机、通信设备、消费电子产品以及其他需要减少电磁干扰的一般电子设备。

    技术参数


    - 尺寸:
    - 长度:59.5 ±1.0 mm
    - 宽度:55.0 ±1.0 mm
    - 高度:61.3 ±1.0 mm
    - 适用电缆直径:22.0 - 25.0 mm
    - 阻抗特性:
    - 1圈时,在25 MHz下阻抗为270 Ω ±25%
    - 1圈时,在100 MHz下阻抗为420 Ω ±25%
    - 2圈时,在25 MHz下阻抗为1249 Ω
    - 2圈时,在100 MHz下阻抗为836 Ω
    - 认证信息:
    - RoHS认证
    - REACH认证
    - 无卤素认证(符合JEDEC JS709B标准)
    - 无卤素认证(符合IEC 61249-2-21标准)
    - 工作环境:
    - 装配温度范围:+15°C 到 +35°C
    - 工作温度范围:-50°C 到 +105°C
    - 存储条件(原包装内):<40°C,<75%相对湿度
    - 存储条件(单个部分):15°C 到 +35°C,45%到65%相对湿度

    产品特点和优势


    - 安全键设计:独特的安全键设计(编号74271),确保设备安全操作,避免意外断开连接。
    - 高效电磁干扰抑制:具有高阻抗特性,能有效吸收和消耗高频电流,减少电磁干扰。
    - 广泛的适用性:适用于各种电缆直径,方便安装在不同类型的电子设备中。
    - 严格的认证和质量控制:通过RoHS、REACH等严格认证,确保产品符合国际环保标准。

    应用案例和使用建议


    应用案例:
    - 在计算机网络设备中,安装该磁珠可以有效减少因高频信号传输产生的电磁干扰,提升网络传输的稳定性和可靠性。
    - 在通信设备中,如路由器和交换机,安装该磁珠可以防止外部干扰源对设备的影响,提高设备的工作稳定性。
    使用建议:
    - 确保安装前电缆直径与产品规格相符,避免因不匹配导致的功能失效。
    - 在高温环境下使用时,应注意温度对产品阻抗特性的影响,建议监测温度变化以保持最佳工作状态。
    - 储存时应遵循制造商的储存条件要求,避免产品长时间暴露在不适宜的环境中。

    兼容性和支持


    兼容性:
    - 该产品可与各种类型的电缆兼容,适用电缆直径范围广泛。
    - 可与其他品牌或型号的同类产品进行互换,具体兼容性信息请参考相关资料。
    支持:
    - 提供免费样品订购服务,方便客户测试验证。
    - 提供详尽的技术文档和支持材料,包括《WE-Standard 1581》等标准规范,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题一:产品如何正确安装?
    - 解答:确保电缆直径符合规格要求,根据安装说明书正确安装,注意安全键锁定以确保设备安全运行。

    - 问题二:产品如何存储?
    - 解答:产品应存放在原包装内,存放在温度不超过40°C且相对湿度不超过75%的环境中。长期存放超过12个月可能影响产品质量,请按期使用。
    - 问题三:遇到电磁干扰问题怎么办?
    - 解答:检查产品是否正确安装,并确认电缆直径是否匹配。必要时联系技术支持,获取更详细的指导。

    总结和推荐


    总结:
    - WE-STAR-TEC Snap Ferrite with Safety Key Technology(型号74271251)是一款高效且可靠的产品,具有出色的电磁干扰抑制能力和多种认证保障。
    - 该产品在应用中表现出色,特别是在要求严格的应用场景中,能够提供卓越的性能和安全性。
    推荐:
    - 推荐在各种需要电磁干扰抑制的应用中使用该产品。对于追求高性能和高可靠性的用户,该产品是一个值得信赖的选择。

74271251参数

参数
电感系数(AI) -
有效磁导率 -
磁路长度 -
磁芯材料 -
有效面积(Ae) -
磁心因数(ΣI/A) -
容差 -
直径 -
磁路截面积 -
初始磁导率 -
磁体体积 -
长*宽*高 62mm*60mm*59.5mm
安装方式 自由悬挂
零件状态 在售
包装方式 盒装,散装

74271251厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74271251数据手册

厂牌 PDF简要描述 下载
WURTH 磁芯 WURTH 74271251 74271251数据手册

74271251封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 311.6454
4+ ¥ 286.1728
5+ ¥ 273.1534
10+ ¥ 247.1167
20+ ¥ 221.0789
500+ ¥ 192.7506
库存: 50
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 311.64
