744917222

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100MHz 1.1GHz 280mA 25@250MHz 220nH 2Ω ±2% 0603 贴片安装 1.7mm*1.1mm*1.1mm
供应商型号: 3813066
供应商: 海外现货
标准整包数: 5
WURTH 贴片电感 744917222

744917222概述

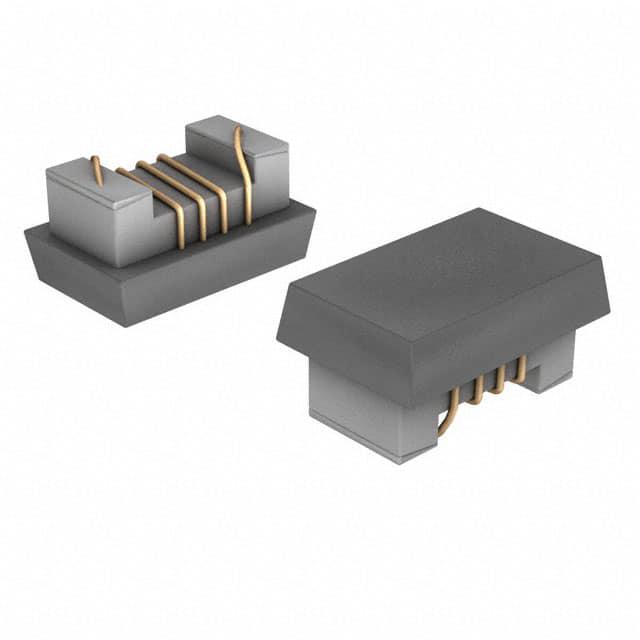

    高频电流线绕陶瓷电感 WE-KI HC SMT

    产品简介


    高频电流线绕陶瓷电感(WE-KI HC SMT)是德国威特电子有限公司(Würth Elektronik eiSos GmbH & Co. KG)生产的适用于一般电子设备的产品。这种电感器主要用于提升电路中的电流承载能力,具有较高的耐热性和电气特性。它广泛应用于消费电子、工业控制、汽车电子等领域,特别适合需要高电流密度的应用场合。

    技术参数


    - 尺寸: [mm]
    - 1.1 ± 0.2
    - 1.7 ± 0.2
    - 0.38 typ
    - 0.9 ± 0.2
    - 0.76 ± 0.1
    - 0.3 ± 0.1
    - 推荐焊盘图形 [mm]: 1.02, 0.64, 1.92
    - 比例尺:20:1
    - 额定电流:
    - \( I{R} \Delta T = 20 K \): 280 mA (最大)
    - 自谐振频率:
    - \( f{res} \): 1100 MHz (最小)
    - 阻抗:
    - \( L \): 220 nH (100 MHz时,±2%容差)
    - 品质因数:
    - \( Q \): 25 (250 MHz时,最小值)
    - 直流电阻:
    - \( R{DC} @ 20 ℃ \): 2 Ω (最大)

    产品特点和优势


    1. 高电流承载能力: 可承受高达280mA的电流,适合高电流密度应用。
    2. 高Q因子: 在高频环境下具有良好的电气特性,确保电感器在高频应用中依然表现优异。
    3. 温度适应性: 工作温度范围为-40℃至+125℃,适合各种严苛的工作环境。
    4. 材料稳定性: 符合RoHS标准,且不含卤素,符合环保要求。

    应用案例和使用建议


    这种高频电流线绕陶瓷电感非常适合用于电源管理和滤波应用,如开关电源、稳压电路等。对于具体应用,以下是一些使用建议:
    1. 热管理: 确保电路板有足够的散热设计以避免过热损坏。
    2. 焊接规范: 确保焊接过程符合技术参数要求,以保证焊接质量和产品的可靠性。
    3. 防护措施: 使用保护套管或其他方式防止电线被刷子等工具损坏。

    兼容性和支持


    - 兼容性: 本产品可与大多数SMT工艺兼容,且符合国际标准。
    - 支持服务: 厂商提供详细的可靠性测试报告和技术支持,建议客户在使用前详细了解产品的适用性和操作条件。

    常见问题与解决方案


    1. 问题: 电感器出现不可控噪声
    - 解决方案: 检查是否因为音频信号引起的磁致伸缩效应导致噪声,可通过调整音频信号减少噪声。
    2. 问题: 电感器温度上升过快
    - 解决方案: 确保电路板有足够的散热措施,或更换更高散热能力的电感器。

    总结和推荐


    高频电流线绕陶瓷电感 WE-KI HC SMT 是一款专为高电流密度应用设计的产品,具备优良的电气特性和温度适应性。由于其广泛的应用领域和可靠的性能,强烈推荐在需要高电流承载能力和良好电气特性的电路中使用。但在使用时,务必遵循技术手册中的注意事项和操作指南,以确保最佳效果。

744917222参数

参数
电感值 220nH
饱和电流(LSAT) -
自谐振频率(SRF) 1.1GHz
容差 ±2%
直流电阻(DCR)
额定电流 280mA
Q值 25@250MHz
测试频率 100MHz
长*宽*高 1.7mm*1.1mm*1.1mm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

744917222厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744917222数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744917222 744917222数据手册

744917222封装设计

查看详情并下载
Symbol
Footprint
3D Model
