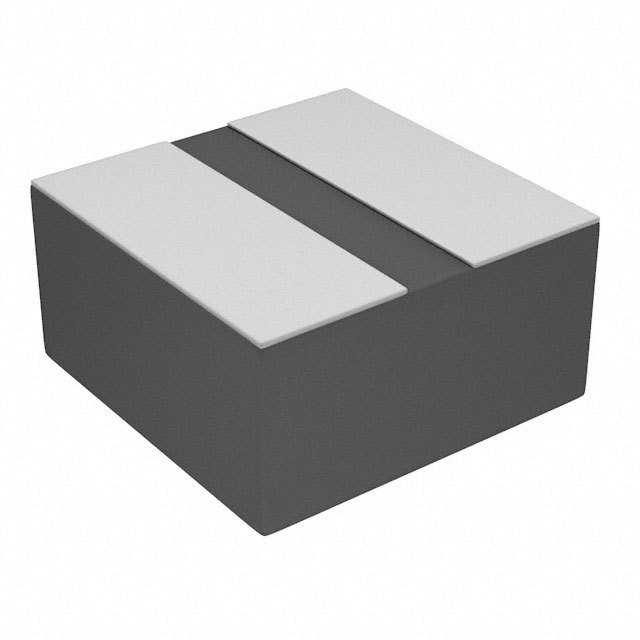

78438335033

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 35MHz 3.2A 1.7A 3.3μH 131mΩ ±30% 1212 贴片安装 3mm*3mm*1.5mm
供应商型号: ET-3551700
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 78438335033

78438335033概述

    电子元器件技术手册:WE-MAIA SMT Power Inductor

    1. 产品简介


    WE-MAIA SMT Power Inductor(WE-MAIA SMT功率电感)是一种专为通用电子产品设计和开发的表面贴装(SMT)电感器。它具有多种电气特性,广泛应用于消费电子、通信设备和工业控制等领域。

    2. 技术参数


    - 尺寸:3.0 mm ±0.2 mm × 3.0 mm ±0.2 mm × 1.5 mm max.(长×宽×高)
    - 最大标称尺寸:1.2 mm max.
    - 引脚间距:8:1 比例
    - 标记:3R3(电感代码)
    - 推荐焊盘图案:3.4 mm
    - 阻焊层:无通孔和走线
    - 电气特性:
    - 电感量:100 kHz / 10 mA 下 3.3 µH ±20%
    - 额定电流:ΔT = 40 K 时 2.7 A max.
    - 饱和电流:10% ΔL/L < 10 % 时 2.25 A typ., 30% ΔL/L < 30 % 时 3.85 A typ.
    - 直流电阻:20°C 时 114 mΩ typ., 131 mΩ max.
    - 自谐振频率:35 MHz typ.

    3. 产品特点和优势


    - 精确的电感值:3.3 µH ±20%,确保电路的稳定性。
    - 较高的额定电流:可达 2.7 A,适用于大电流应用。
    - 低直流电阻:114 mΩ(typ.),减少能量损耗。
    - 耐高温能力:-40 °C 至 +125 °C 的工作温度范围,适用于恶劣环境。
    - 环保认证:符合 RoHS、REACH 和无卤素标准。

    4. 应用案例和使用建议


    - 应用案例:在通信设备的电源管理模块中,用于储能和滤波。
    - 使用建议:
    - 确保焊接工艺符合规范,推荐使用 100 µm 厚度的焊膏。
    - 避免组件受到直接日光照射,存储时间不超过 12 个月。
    - 手动检查点胶后的产品,避免材料收缩或膨胀导致密封不良。

    5. 兼容性和支持


    - 兼容性:适用于标准 SMT 流程,与主流 PCB 材料兼容。
    - 技术支持:Würth Elektronik 提供详细的焊接和清洗指南,确保安装过程顺利。

    6. 常见问题与解决方案


    - 问题:电感量不稳定。
    - 解决办法:确保焊接温度和时间符合规范,防止温度波动引起的性能变化。
    - 问题:焊接后无法正常工作。
    - 解决办法:检查焊接质量,确保焊点完整且没有虚焊。

    7. 总结和推荐


    - 总结:WE-MAIA SMT Power Inductor 在电感精度、额定电流和热稳定性方面表现出色,特别适合于需要高可靠性电子设备的应用。
    - 推荐:鉴于其优异的性能和广泛的适用性,强烈推荐使用 WE-MAIA SMT Power Inductor。建议用户在设计过程中严格遵循制造商提供的规范和指导,以确保最佳效果。

78438335033参数

参数
测试频率 100KHz
电感值 3.3μH
饱和电流(LSAT) 3.2A
自谐振频率(SRF) 35MHz
容差 ±30%
直流电阻(DCR) 131mΩ
额定电流 1.7A
Q值 -
长*宽*高 3mm*3mm*1.5mm
通用封装 1212
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
