首页  >  产品百科  >  74457156

74457156

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 8.8MHz 4.5A 2.6A 56μH 116mΩ ±10% 标准安装,贴片安装 22mm*15mm*7.8mm
供应商型号: 3812874
供应商: 海外现货
标准整包数: 1

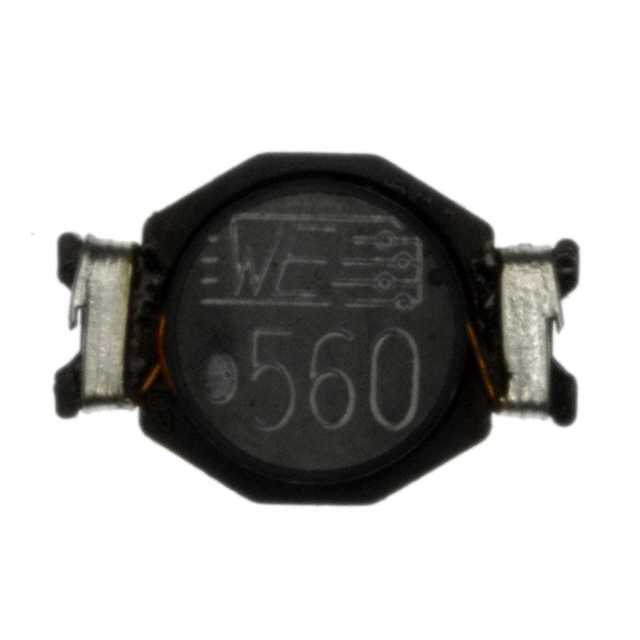

WURTH 贴片电感 74457156

74457156概述

    WE-PD4 SMD Power Inductor: Technical Overview

    1. 产品简介


    WE-PD4 SMD Power Inductor(74457156) 是一款用于一般电子设备的表面贴装功率电感器。这类电感器主要用于电源管理电路、信号处理以及多种电子设备中。它具有高效能和稳定性的特点,适用于各种小型化电子产品。

    2. 技术参数


    以下是这款电感器的关键技术参数:
    - 型号: WE-PD4 SMD Power Inductor
    - 订货号: 74457156
    - 尺寸: XL型
    - 额定电流: 2.6 A
    - 饱和电流: 4.5 A
    - 直流电阻: 0.097 Ω(典型值)
    - 自谐振频率: 8.8 MHz(典型值)
    - 温度范围:
    - 环境温度: -40°C 至 +85°C
    - 工作温度: -40°C 至 +125°C
    - 存储温度: -20°C 至 +40°C(最大湿度75%)

    3. 产品特点和优势


    - 高效率: 额定电流为2.6A,饱和电流达到4.5A,确保电感器在高电流环境下依然表现良好。
    - 低直流电阻: 直流电阻仅为0.097Ω(典型值),能够有效降低损耗。
    - 宽工作温度范围: -40°C至+125°C的工作温度范围,适合于严苛环境下的应用。
    - 良好的自谐振频率: 自谐振频率达到8.8 MHz(典型值),使得该电感器在高频应用中表现优异。

    4. 应用案例和使用建议


    应用案例:
    - 电源管理: 在各类开关电源、稳压电源中作为滤波电感使用。
    - 信号处理: 用于电路中的信号耦合和滤波,保证信号质量。
    使用建议:
    - 焊接规范: 使用符合Pb-Free组装要求的焊接曲线进行焊接,以保证焊接质量。
    - 避免高压冲击: 确保在设计时考虑电感器承受的最大电流,避免超出额定值导致损坏。

    5. 兼容性和支持


    - 兼容性: 这款电感器兼容标准SMT流程,并且可以在多种类型的PCB上使用。
    - 支持信息: 请直接联系Würth Elektronik eiSos GmbH & Co. KG的技术支持团队获取更多技术支持和维修信息。

    6. 常见问题与解决方案


    - 问题1: 如何确定正确的焊接曲线?
    - 解决方案: 参考技术手册中的预热区、液相线温度等参数选择合适的焊接曲线。
    - 问题2: 在极端温度下如何保护电感器?
    - 解决方案: 确保电感器在-40°C到+125°C的范围内正常工作,并避免超过125°C的工作温度。

    7. 总结和推荐


    总体评价:
    - 主要优点: 高效率、低直流电阻、宽工作温度范围以及良好的自谐振频率使其成为电源管理和信号处理领域的理想选择。
    - 推荐使用: 对于需要高可靠性且工作在较恶劣环境下的电子设备,这款电感器是一个值得推荐的选择。
    总结来看,WE-PD4 SMD Power Inductor(74457156) 是一款高度可靠且适用广泛的产品,在电源管理和信号处理方面表现出色。如果您的项目需要高性能的电感器,这款产品无疑值得考虑。

74457156参数

参数
自谐振频率(SRF) 8.8MHz
容差 ±10%
直流电阻(DCR) 116mΩ
额定电流 2.6A
Q值 -
测试频率 100KHz
电感值 56μH
饱和电流(LSAT) 4.5A
长*宽*高 22mm*15mm*7.8mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售

74457156厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74457156数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74457156 74457156数据手册

74457156封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.302
10+ ¥ 8.701
25+ ¥ 8.701
50+ ¥ 8.353
100+ ¥ 7.7961
250+ ¥ 7.6569
1250+ ¥ 7.5177
2500+ ¥ 7.5177
库存: 185
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.3
直接购买
加入购物车
