74270117

产品分类: 磁芯
厂牌: WURTH

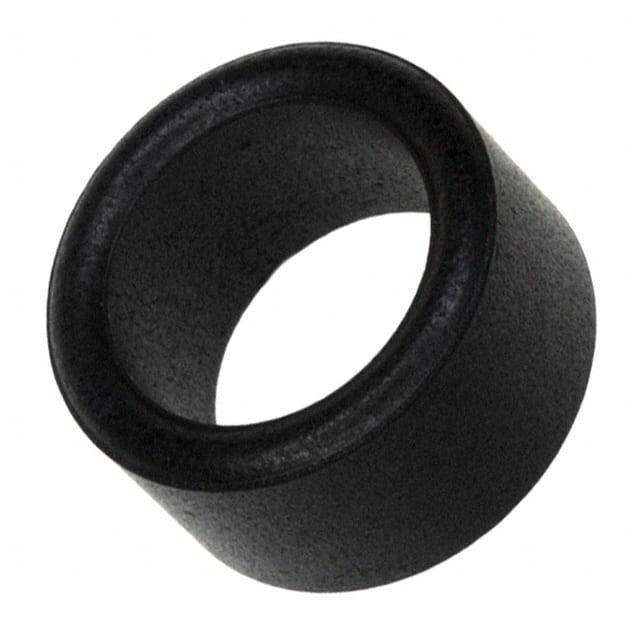

产品描述: 伍尔特 铁氧体磁环 EMI 抑制环形铁氧体 10mm内径 14mm外径
供应商型号: 1241850
供应商: 海外现货
标准整包数: 10
WURTH 磁芯 74270117

74270117概述

    # WE-TOF EMI Suppression Toroidal Ferrite 技术手册解读

    1. 产品简介


    基本描述
    WE-TOF 系列是由 Würth Elektronik eiSos GmbH & Co. KG 推出的一款 EMI(电磁干扰)抑制磁珠。它主要通过集成在电路中的电感特性来抑制高频噪声,广泛应用于消费类电子设备、工业设备和通信设备等领域。这种磁珠适用于抑制各种类型的射频干扰(RFI),例如开关电源中的谐波以及数字信号线上的高频噪声。
    应用领域
    - 消费电子产品:如笔记本电脑、平板设备。
    - 工业自动化:用于工业控制和监测设备。
    - 通信设备:如无线通信模块、基站设备。
    - 其他通用电子设备。

    2. 技术参数


    | 参数名称 | 技术规格 |

    | 尺寸 | 14 ±0.5 mm x 8.0 ±0.3 mm (缩放比例为2:1) |
    | 适用电缆直径 | ≤9.6 mm |
    | 阻抗 @ 25 MHz (单匝) | 41 Ω ±25% |
    | 阻抗 @ 100 MHz (单匝) | 161 Ω ±25% |
    | 阻抗 @ 25 MHz (双匝) | 215 Ω (典型值) |
    | 阻抗 @ 100 MHz (双匝) | 343 Ω (典型值) |
    | 存储温度范围 | -20°C 至 +60°C |
    | 工作温度范围 | -25°C 至 +125°C |

    3. 产品特点和优势


    特点
    1. 高阻抗特性:在广泛的频率范围内提供有效的阻抗,尤其在高频段(如 100 MHz)表现出色。
    2. 优异的热稳定性:能够在较宽的工作温度范围内保持稳定的性能。
    3. 良好的兼容性:能够匹配多种尺寸和规格的电缆。
    优势
    - 高效滤波:有效减少电子系统中的 EMI 干扰,提升整体性能。
    - 可靠耐用:适用于恶劣的工业环境,具有较强的机械强度。
    - 易于安装:尺寸紧凑且设计灵活,适合不同电路布局需求。

    4. 应用案例和使用建议


    应用场景
    此款磁珠常用于抑制电源线上的高频噪声,特别是在开关电源设计中,可显著降低由快速切换引起的 EMI。此外,它也适用于敏感信号线路的保护,防止外部干扰影响数据传输质量。
    使用建议
    - 在使用时确保电缆直径不超过产品规格要求,否则可能影响其性能。
    - 考虑到材料的耐腐蚀性,在强酸或盐雾环境中需采取额外防护措施。
    - 安装过程中避免对磁芯造成直接冲击,以免损坏结构并影响电气性能。

    5. 兼容性和支持


    兼容性
    WE-TOF 系列产品设计上注重通用性,可与其他标准电子元件轻松搭配使用。其卓越的性能使其成为众多主流电子平台的理想选择。
    厂商支持
    Würth Elektronik 提供全面的技术支持服务,包括产品文档下载、样品申请及专业咨询。客户可通过官方渠道获取最新资料和技术指导。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 磁珠表面出现氧化现象 | 使用防潮包装储存,并定期检查封装完整性。 |
    | 高频阻抗不符合预期 | 检查连接电缆是否符合规定参数;重新校准设备。 |
    | 设备启动后温度异常升高 | 检查周围环境是否过热,必要时增加散热装置。 |

    7. 总结和推荐


    综合评估
    WE-TOF EMI Suppression Toroidal Ferrite 是一款高性能的 EMI 抑制元件,凭借其出色的阻抗特性和广泛的温度适应能力,在多个领域展现出强大的竞争力。其设计考虑周全,不仅提供了可靠的电气性能,还兼顾了成本效益。
    推荐意见
    我们强烈推荐此产品用于需要良好 EMI 抑制效果的应用场合。无论是研发阶段还是批量生产,其稳定的表现都值得信赖。不过需要注意的是,在某些安全性要求极高的场合,需结合具体情况进一步验证其适用性。

74270117参数

参数
直径 14mm
磁芯材料 3 W 800
电感系数(AI) -
磁路长度 -
容差 -
磁心因数(ΣI/A) -
有效面积(Ae) -
磁路截面积 -
有效磁导率 -
磁体体积 -
初始磁导率 -
长*宽*高 8mm*14mm*8mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装
