7445302

产品分类: 贴片电感
厂牌: WURTH
产品描述: 68MHz 6A 2.76A 2.2μH 45mΩ ±20% 贴片安装
供应商型号: 732-7445302-ND
供应商: Digi-Key
标准整包数: 1

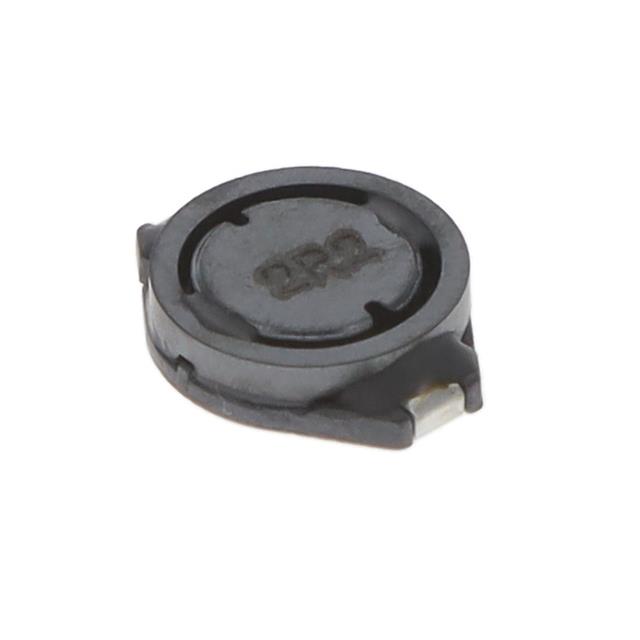

WURTH 贴片电感 7445302

7445302概述

    WE-PD3 SMD Shielded Power Inductor 技术手册

    产品简介


    WE-PD3 SMD Shielded Power Inductor(以下简称“WE-PD3”)是一种表面贴装型屏蔽功率电感器,主要应用于通用电子设备。它具有高可靠性、紧凑尺寸和良好的电磁兼容性,适用于各类电源管理、滤波电路和其他需要稳定电感特性的应用场景。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 电感量 | 2.2 | µH |
    | 额定电流 | 2.76 | A |
    | 饱和电流 | 6.0 | A |
    | 直流电阻 | 0.045 | Ω |
    | 自谐振频率 | 68 | MHz |
    | 温度范围 | -40°C to +125°C

    产品特点和优势


    WE-PD3 具有以下几个显著的特点和优势:
    - 高电感量与额定电流:WE-PD3 的电感量为2.2 µH,能够承载高达2.76 A的额定电流,适合于各种需要稳定电流供应的应用。
    - 优良的饱和特性:在6 A的饱和电流下,电感量变化小于10%,保证了在负载波动时依然保持稳定的性能。
    - 低直流电阻:WE-PD3 的直流电阻仅为0.045 Ω,确保了高效的能量传输和低功耗。
    - 紧凑设计:其小型封装使得WE-PD3特别适用于空间有限的应用场景,如手机、平板电脑和便携式设备。
    - 良好的电磁兼容性:屏蔽结构减少了外部干扰对电感器的影响,提升了整体电路的稳定性。

    应用案例和使用建议


    应用案例
    - 电源管理模块:WE-PD3 可以作为输入或输出电感用于开关电源中,提供稳定输出。
    - 滤波电路:其高电感量特性使其成为理想的滤波器组件,减少纹波电压和噪声干扰。
    - 信号处理电路:利用其自谐振频率高的特性,可有效提高电路的抗干扰能力。
    使用建议
    - 在设计电路时,考虑负载波动和温度变化对电感值的影响,选择合适的电感量。
    - 为了确保WE-PD3的稳定工作,建议温度不超过125°C。
    - 在焊接过程中严格遵守指定的焊接曲线,以避免损坏。

    兼容性和支持


    - WE-PD3 采用标准的Tape and Reel包装,易于集成到自动化生产线上。
    - Würth Elektronik 提供全面的技术支持和售后服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现虚焊 | 确保焊接温度和时间符合规范要求,检查焊点质量 |
    | 使用过程中温度超过125°C | 改进散热设计,如增加散热片,改善气流 |
    | 焊接完成后电感值不稳定 | 检查焊接工艺,重新检查焊接效果 |

    总结和推荐


    综上所述,WE-PD3 SMD Shielded Power Inductor 是一款非常优秀的电子元器件,具有高电感量、低直流电阻、良好饱和特性及电磁兼容性。特别适合于电源管理和信号处理领域。其出色的性能和紧凑的设计使其在众多应用场合中表现优异,因此我们强烈推荐使用WE-PD3。

7445302参数

参数
Q值 -
测试频率 -
电感值 2.2μH
饱和电流(LSAT) 6A
自谐振频率(SRF) 68MHz
容差 ±20%
直流电阻(DCR) 45mΩ
额定电流 2.76A
安装方式 贴片安装
包装方式 散装

7445302厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7445302数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7445302 7445302数据手册

7445302封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0456 ¥ 25.7353
10+ $ 2.2896 ¥ 19.3471
20+ $ 1.9198 ¥ 16.0667
100+ $ 1.608 ¥ 13.4574
500+ $ 1.5435 ¥ 12.9169
库存: 997
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.73
直接购买
加入购物车
