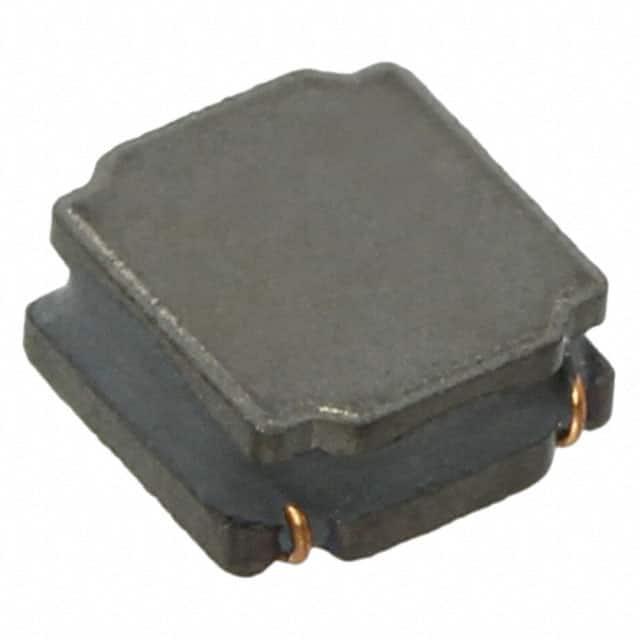

74405024022

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1MHz 46MHz 3A 1.6A 2.2μH 120mΩ ±20% 2512 标准安装,贴片安装 2.5mm*2mm*1.2mm
供应商型号: 2749091
供应商: element14
标准整包数: 5
WURTH 贴片电感 74405024022

74405024022概述

    高品质WE-LQSH SMT半屏蔽饱和功率电感技术手册

    产品简介


    WE-LQSH SMT半屏蔽饱和功率电感是一款适用于通用电子设备的高性能电子元件。该电感具有出色的饱和电流特性,广泛应用于各类电子电路设计中。然而,本产品未经特殊协议授权不得用于需要更高安全标准和可靠性标准的应用领域,例如军事、航空、核控制、交通运输控制、医疗等,除非事先获得书面批准。

    技术参数


    - 尺寸: 2.5 mm x 2.0 mm ±0.2 mm(最大)
    - 引脚标记: 开始绕线点 •
    - 标记: 推荐焊盘图案 [mm]: 2.0 / 0.95 0.8 0.95
    - 推荐的焊接位置: 按10:1的比例缩放
    - 电感值: 2.2 μH ±20%
    - 额定电流: ΔT = 40 K时为1.6 A
    - 饱和电流: |ΔL/L| < 30%时为3 A
    - 直流电阻: 100 mΩ(典型值)/ 120 mΩ(最大值)
    - 峰值电压: 25 V
    - 自谐振频率: 46 MHz(典型值)
    - 符合RoHS指令: [2011/65/EU & 2015/863]
    - 符合REACH指令: [ (EC)1907/2006 ]
    - 无卤素: 符合JEDEC JS709B和IEC 61249-2-21标准
    - 温度限制: 最高工作温度为+125°C

    产品特点和优势


    - 高饱和电流: 能够在不损失电感值的情况下承受更高的电流。
    - 低直流电阻: 减少了能量损耗,提高了效率。
    - 宽温度范围: 工作温度范围广,确保在各种环境下可靠运行。
    - 符合环保标准: RoHS、REACH和无卤素标准,适合环保要求高的应用。
    - 优越的机械强度: 产品结构坚固,不易因机械应力而损坏。

    应用案例和使用建议


    应用场景:
    - 适用于消费电子设备中的电源管理模块。
    - 在通信设备的滤波电路中发挥关键作用。
    - 为传感器和其他高可靠性电路提供稳定的供电。
    使用建议:
    - 确保焊接温度不超过推荐的最高温度。
    - 使用适合的助焊剂,避免损害线圈绝缘层。
    - 在焊接过程中注意防止外部机械应力对产品造成损伤。
    - 使用后应进行手动检查以避免封装材料引起的不良后果。

    兼容性和支持


    - 兼容性: 与多种PCB材料兼容,适用于不同类型的焊接工艺。
    - 技术支持: 德国Würth Elektronik eiSos GmbH & Co. KG公司提供详尽的技术支持和售后服务。

    常见问题与解决方案


    1. 问:焊接过程中温度过高会导致什么问题?
    - 答:温度过高可能损害线圈的绝缘层,导致电感值变化。建议严格遵守焊接温度曲线。

    2. 问:使用何种清洁方法不会损害电感的性能?
    - 答:使用无水乙醇或超声波清洗机可避免损坏电感线圈。避免使用刷子清洁,因为其可能会破坏细小的线圈。

    总结和推荐


    WE-LQSH SMT半屏蔽饱和功率电感是一款非常适合于各类通用电子设备的高性能电感。凭借其出色的性能参数和广泛的适用性,它在各种应用中表现优异。不过,对于需要极高安全性和可靠性的特殊应用,应在产品使用前获得制造商的书面授权,并进行充分的测试验证。总体而言,我们推荐该产品用于一般电子产品设计,特别是需要高效能电感的场合。

74405024022参数

参数
直流电阻(DCR) 120mΩ
额定电流 1.6A
Q值 -
测试频率 1MHz
电感值 2.2μH
饱和电流(LSAT) 3A
自谐振频率(SRF) 46MHz
容差 ±20%
长*宽*高 2.5mm*2mm*1.2mm
通用封装 2512
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
