74404086152

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 1.13MHz 540mA 360mA 1.5mH 3.65Ω ±20% 8065 标准安装,贴片安装 8mm*8mm*6.5mm
供应商型号: 2749063
供应商: 海外现货
标准整包数: 1

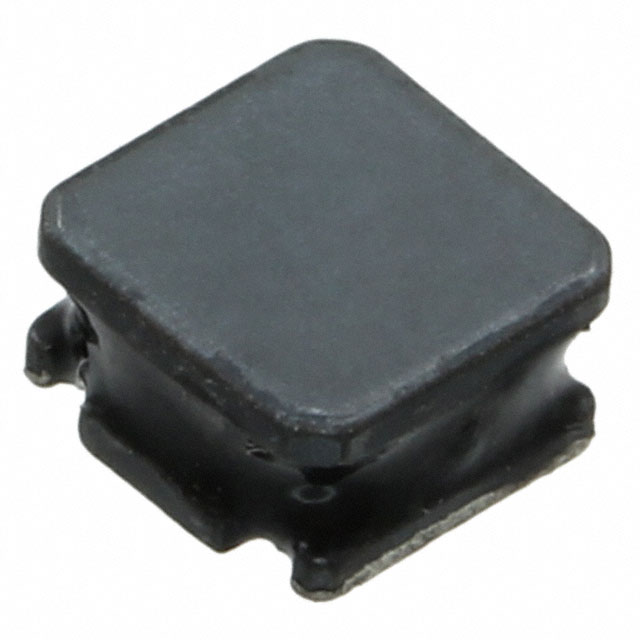

WURTH 贴片电感 74404086152

74404086152概述


    产品简介


    WE-LQS SMT Power Inductor(型号:74404086152) 是一款专为通用电子产品设计和开发的表面贴装电感器。该产品主要用于通用电子设备中,不适用于需要极高安全标准和可靠性的设备,如军事、航空、核控制等领域。除非相关方签署了特定协议来管理这种使用,否则此产品不应用于这些高风险场合。

    技术参数


    - 尺寸:6.3 mm x 2.0 mm x 8.0 mm
    - 引脚间距:6.5 mm
    - 封装尺寸:8.0 mm x 0.3 mm
    - 线圈起点标记:标记为152(电感代码)
    - 电气特性:
    - 标称电感:1500 μH ±20%
    - 额定电流:0.36 A(ΔT = 40 K)
    - 饱和电流:0.54 A(ΔL/L < 30%)
    - 直流电阻:3650 mΩ ±20%
    - 自谐振频率:1.13 MHz
    - 工作环境:
    - 存储条件:原包装下温度低于40°C,湿度低于75%RH
    - 焊接温度:符合IPC/JEDEC J-STD-020E标准
    - 认证:
    - RoHS:符合2011/65/EU和2015/863标准
    - REACh:符合(EEC)1907/2006标准
    - 无卤素:符合JEDEC JS709B和IEC 61249-2-21标准

    产品特点和优势


    1. 高精度电感:1500 μH ±20%,能够提供稳定的电感值。
    2. 宽工作温度范围:-40°C至+125°C,适应多种恶劣环境。
    3. 良好的电气特性:具备低直流电阻和高频自谐振频率,适合高频应用。
    4. 环保材料:RoHS、REACh和无卤素认证,符合国际环保标准。

    应用案例和使用建议


    - 电源转换器:在电源转换器中,这款电感可以有效滤波和稳定输出电压。
    - 通信设备:在通信设备中,它可用于滤波和信号处理。
    - 汽车电子:可用于车载电子系统中,例如车灯调节和电机驱动电路。
    使用建议:
    - 确保焊接温度不超过260°C,以避免焊料过热损坏电感器。
    - 在清洁过程中避免使用刷子,以防损坏细小的导线。
    - 储存时间不要超过12个月,以保持最佳性能。

    兼容性和支持


    - 兼容性:该产品具有标准SMT封装,易于与其他标准电子元件兼容。
    - 支持:厂商提供了详细的文档和技术支持,确保用户能正确安装和使用产品。

    常见问题与解决方案


    - Q: 如何防止焊接时温度过高?
    - A: 遵循焊接温度曲线,确保焊接温度不超过260°C。

    - Q: 使用刷子清洁电路板会损坏电感吗?
    - A: 不建议使用刷子清洁,可采用无刷方式清洗,避免损坏细小导线。

    - Q: 如何储存产品以延长使用寿命?
    - A: 将产品储存在原包装内,温度低于40°C,湿度低于75%RH。

    总结和推荐


    总结:
    - 优点:高精度电感值、宽工作温度范围、低直流电阻和良好的电气特性,符合环保标准。
    - 缺点:不适用于高安全标准的应用场合。
    推荐:
    鉴于其高性能和广泛的应用范围,WE-LQS SMT Power Inductor是一款值得推荐的产品,特别适合在一般电子设备中使用。但请务必遵守使用限制和注意事项,以确保产品的安全和可靠性。

74404086152参数

参数
自谐振频率(SRF) 1.13MHz
容差 ±20%
直流电阻(DCR) 3.65Ω
额定电流 360mA
Q值 -
测试频率 100KHz
电感值 1.5mH
饱和电流(LSAT) 540mA
长*宽*高 8mm*8mm*6.5mm
通用封装 8065
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

74404086152厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74404086152数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74404086152 74404086152数据手册

74404086152封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.7445
10+ ¥ 6.6246
50+ ¥ 6.3596
100+ ¥ 5.9357
200+ ¥ 5.8297
700+ ¥ 5.7237
3500+ ¥ 5.7237
7000+ ¥ 5.7237
库存: 693
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.74
