749196311

产品分类: 开关变压器
厂牌: WURTH
产品描述: Wurth Elektronik 脉冲变压器, 1:1:1:1:1:1匝数比
供应商型号: 732-2449-2-ND
供应商: Digi-Key
标准整包数: 300

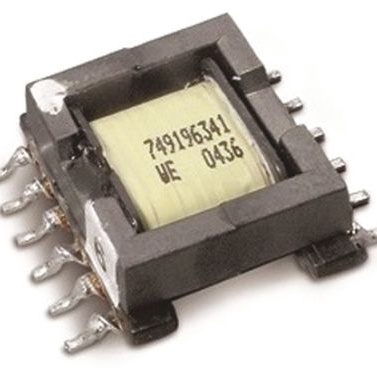

WURTH 开关变压器 749196311

749196311概述

    电子元器件产品技术手册

    1. 产品简介


    产品名称:WE-FLEX Flexiable Transformer for DC/DC Converter
    型号编号:749196311
    生产厂家:Würth Elektronik eiSos GmbH & Co. KG
    产品类型:直流转换器柔性变压器
    主要功能:用于直流到直流转换器中的电压变换和电能传输
    应用领域:适用于一般电子设备,尤其在电源管理和能源转换系统中广泛使用

    2. 技术参数


    - 尺寸:EFD15
    - 绕组匝数比:1:1:1:1:1:1
    - 额定电流:单匝线圈 0.97 A
    - 饱和电流:单匝线圈 0.33 A(所有线圈同时驱动时)
    - 直流电阻:单匝线圈 140 mΩ
    - 电压-µSecond:39.8 µVs
    - 漏感:单匝线圈 0.13 µH
    - 绝缘测试电压:500 V AC
    - 温度范围:存储 -40°C 至 +85°C,工作 -40°C 至 +125°C

    3. 产品特点和优势


    - 灵活性:采用柔性的磁芯设计,适应多种安装环境,便于电路布局和热管理。
    - 高可靠性:额定工作温度范围广,能够在极端环境下保持稳定的性能。
    - 低损耗:通过优化的绕组设计和材料选择,降低电磁损耗,提高整体效率。
    - 兼容性强:适用于多种直流转换器设计,便于集成到现有系统中。

    4. 应用案例和使用建议


    应用场景:
    - 电源适配器:将交流电转换为适合各种设备的稳定直流电。
    - 汽车电子系统:用于车载充电器和电源模块中。
    - 工业自动化设备:在各类工业控制器和传感器中实现高效的电能传输。
    使用建议:
    - 在焊接过程中严格遵守制造商提供的焊接曲线,以确保最佳的焊接效果和长期可靠性。
    - 避免机械冲击,尤其是对磁芯部分的直接撞击,以防磁芯损坏。
    - 在应用时避免温度超过最高工作温度限制,特别是在密集封装的应用中要特别注意散热问题。

    5. 兼容性和支持


    - 兼容性:适用于标准表面贴装工艺(SMT),并已通过无铅回流焊测试。
    - 厂商支持:提供详细的焊接指南和技术支持,确保用户能够正确安装和操作该产品。

    6. 常见问题与解决方案


    - 问题:焊接后产品出现异常噪声
    解决方法:检查焊接曲线是否符合制造商要求,确认焊接质量良好且没有虚焊或短路现象。
    - 问题:产品在高温环境下表现不稳定
    解决方法:检查产品是否在规定的温度范围内使用,并确保良好的散热措施。
    - 问题:产品出现电气故障
    解决方法:仔细检查电路连接和供电条件,确认外部干扰源已被排除。

    7. 总结和推荐


    总结:
    WE-FLEX Flexiable Transformer for DC/DC Converter 作为一款高性能的柔性变压器,在直流电源转换领域表现出色。其优秀的电气特性和广泛的适用范围使其成为众多应用的理想选择。
    推荐:
    对于需要高可靠性和灵活性的电源管理系统,强烈推荐使用这款产品。但在特定的安全关键应用中,应确保遵循制造商的所有建议,并进行充分的可靠性验证。

749196311参数

参数
初级电压 -
次级电压 -
绝缘电压 500V(DC)
频率范围 -
长*宽*高 17.5mm*16mm*8.3mm
安装方式 贴片安装
零件状态 在售

749196311厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

749196311数据手册

厂牌 PDF简要描述 下载
WURTH 开关变压器 WURTH 749196311 749196311数据手册

749196311封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 4.2878 ¥ 35.5353
600+ $ 3.6701 ¥ 30.4158
库存: 300
起订量: 300 增量: 0
交货地:
最小起订量为:300
合计: ¥ 10660.59
