78477610

产品分类: 贴片电感
厂牌: WURTH
产品描述: 10KHz 22MHz 3.24A 2.98A 10μH 60mΩ ±20% 标准安装,贴片安装 10mm*9mm*5.9mm
供应商型号: 3517103
供应商: 海外现货
标准整包数: 1

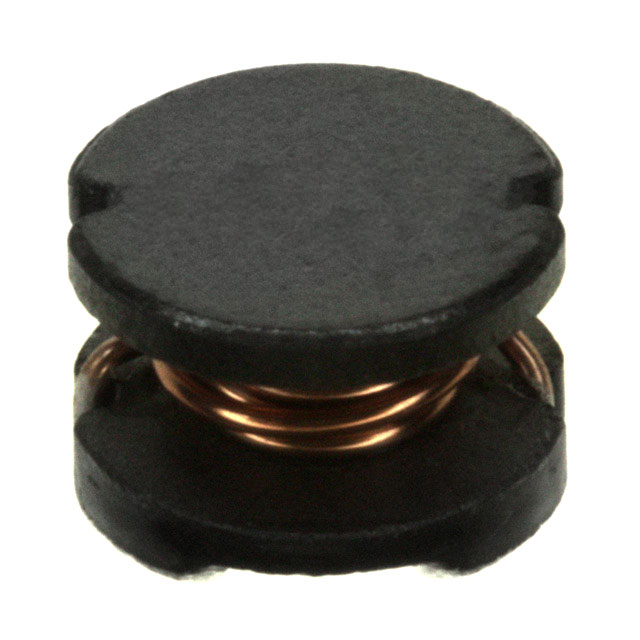

WURTH 贴片电感 78477610

78477610概述

    电子元器件产品技术手册

    产品简介


    WE-PD2A SMT Power Inductor 是一款适用于通用电子设备的表面贴装功率电感器。该产品主要应用于直流电源滤波、电磁干扰(EMI)抑制和能量存储等领域,能够有效提升电路的稳定性和可靠性。

    技术参数


    - 尺寸:
    - 10.0 x 0.4 mm
    - 9.0 x 0.4 mm
    - 5.4 x 0.5 mm
    - 3.2 x 0.5 mm
    - 尺寸比例:2:1
    - 开始绕组标记:100(电感代码)
    - 推荐焊盘模式:[mm]
    - 2.5 (参考)
    - 10.0 (参考)
    - 9.5 (参考)
    - 焊锡阻抗:无孔洞和痕迹在限制区域内(3.75 mm,比例2:1)
    - 电气特性:
    - 电感: 10 kHz / 100 mV 时,10 µH ±10%
    - 额定电流: ΔT = 40 K 时,最大 2.98 A
    - 饱和电流: |ΔL/L| < 10 % 时,典型值为 3.24 A
    - 直流电阻: 20 °C 时,典型值为 0.028 Ω,最大值为 0.06 Ω
    - 自谐振频率: 20 °C 时,典型值为 22 MHz
    - 额定电压: 20 °C 时,80 V (DC)
    - 认证:
    - RoHS 认证
    - REACH 认证
    - 无卤素认证
    - 符合 AEC-Q200 Grade 1 标准
    - 汽车认证已发布
    - 环境条件:
    - 温度范围: 工作温度 -40 至 +125 °C
    - 存储条件: 原包装中温度 < 40 °C,湿度 < 75 % RH
    - 温度升高曲线和电流特性曲线参见附图

    产品特点和优势


    1. 高可靠性: 符合 AEC-Q200 Grade 1 标准,确保在汽车等严苛环境中可靠运行。
    2. 低损耗: 直流电阻低,降低能耗,提高效率。
    3. 宽温度范围: 能在极端温度下正常工作,适应多种应用环境。
    4. 无卤素: 采用环保材料,符合无卤素标准,有利于环境保护。
    5. 易于焊接: 推荐焊盘设计简化了焊接工艺,提高了生产效率。

    应用案例和使用建议


    1. 应用案例:
    - 直流电源滤波器:在直流电源系统中用于滤除高频噪声。
    - EMI抑制:在电子设备中用于抑制电磁干扰。
    - 能量存储:用于存储并释放能量,以保持电路稳定性。
    2. 使用建议:
    - 确保焊接温度符合规定的再流焊温度曲线,避免超出最高温度限制。
    - 定期检查产品状态,特别是当产品用于高压或高温环境时。
    - 在特殊应用(如安全关键型应用)中,确保电路设计充分考虑安全性。

    兼容性和支持


    - 兼容性: 本产品与多种其他电子元器件兼容,适合广泛的应用需求。
    - 支持和维护: 提供技术文档、在线技术支持和现场销售工程师咨询,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. Q: 如何避免焊接过程中损坏电感器?
    - A: 严格遵循规定的再流焊温度曲线,避免焊接温度过高。
    2. Q: 如何确保长期使用的稳定性?
    - A: 定期进行功能检查,特别是在恶劣环境下使用时。
    3. Q: 如何处理标记损坏问题?
    - A: 使用合适的溶剂清洁标记区域,避免损伤内部结构。

    总结和推荐


    综上所述,WE-PD2A SMT Power Inductor 在可靠性、效率和适用性方面表现出色,非常适合用于各种电子设备中。推荐用户在需要高性能功率电感器的应用中使用该产品。此外,通过遵循产品手册中的使用建议和注意事项,可以最大限度地发挥其优势。

78477610参数

参数
自谐振频率(SRF) 22MHz
容差 ±20%
直流电阻(DCR) 60mΩ
额定电流 2.98A
Q值 -
测试频率 10KHz
电感值 10μH
饱和电流(LSAT) 3.24A
长*宽*高 10mm*9mm*5.9mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

78477610厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

78477610数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 78477610 78477610数据手册

78477610封装设计

查看详情并下载
Symbol
Footprint
3D Model
