744071022

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 62MHz 6.3A 5.4A 2.2μH 13mΩ ±30% 8043 标准安装,贴片安装 8mm*8mm*4.6mm
供应商型号: 2114322
供应商: 海外现货
标准整包数: 1

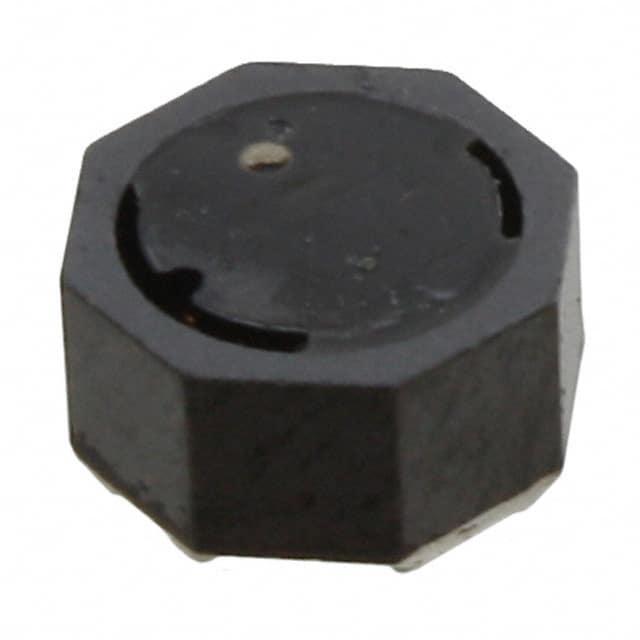

WURTH 贴片电感 744071022

744071022概述

    电子元器件技术手册:WE-TPC SMT屏蔽式微型功率电感

    产品简介


    WE-TPC SMT屏蔽式微型功率电感(订单号:744071022)是一款专为通用电子产品设计和开发的元件。它具备出色的电气性能和紧凑的设计,广泛应用于消费电子、通信设备、计算机、汽车电子等领域。这款电感采用SMT贴片封装,具有高可靠性、低功耗的特点,适用于现代电子产品的小型化和高效能要求。

    技术参数


    - 尺寸(mm):
    - 长:8±0.3
    - 宽:8±0.3
    - 高:4.3±0.3
    - 尺寸偏差:2.5 typ.
    - 卷绕方向标记:开始处
    - 印标:2R2(电感代码)

    - 电气特性:
    - 电感量(L):2.2 μH ±30%(100 kHz/10 mA)
    - 额定电流(Ir):ΔT = 40 K 时最大值为5.4 A
    - 饱和电流(Isat):|ΔL/L| < 35% 时典型值为6.3 A
    - 直流电阻(Rdc):20 °C时典型值为10 mΩ,最大值为13 mΩ
    - 自谐振频率(fres):20 °C时典型值为62 MHz
    - 环境温度:-40°C至+85°C
    - 工作温度:-40°C至+125°C
    - 贮存条件:湿度小于75%,温度小于40°C
    - 认证:符合RoHS标准、REACH标准、无卤素标准

    产品特点和优势


    1. 小型化设计:WE-TPC SMT屏蔽式微型功率电感体积小巧,易于集成到各种紧凑型电路板中。
    2. 高性能:电感量稳定且高,饱和电流较高,适合高频应用场景。
    3. 良好散热性能:工作温度范围宽,能够在较恶劣的工作环境中保持稳定性能。
    4. 高可靠性:符合国际标准,可靠性高,适合长时间连续工作。
    5. 安全合规:符合RoHS、REACH及无卤素等环保标准,确保用户健康和环境保护。

    应用案例和使用建议


    - 典型应用场景:WE-TPC电感常用于电源滤波、信号耦合、噪声抑制等场合。如在通信设备中用于滤波,防止电磁干扰。
    - 使用建议:为了保证最佳性能,在焊接时需遵循推荐的回流焊曲线。同时,注意避免在高温环境下使用超过125°C,以防止内部材料损坏。清洗过程中避免使用刷子,以免损坏细小的线圈。贮存时间不宜超过12个月,超过期限的产品可能会影响焊锡效果。

    兼容性和支持


    - 兼容性:WE-TPC电感与大多数SMT生产设备兼容,适合大批量生产。对于特殊领域的使用,如军用、航天等,需要获得Würth Elektronik eiSos GmbH & Co. KG的书面批准。
    - 厂商支持:Würth Elektronik提供详尽的技术文档和支持服务,确保用户能够正确使用和维护产品。此外,还可以联系销售工程师获取更多帮助。

    常见问题与解决方案


    1. Q:焊接温度如何控制?
    - A:必须严格遵循回流焊曲线,焊接温度应在150°C至200°C之间,且预热时间为60至120秒。

    2. Q:如何清洁焊接后的PCB?
    - A:推荐使用无水酒精或其他非腐蚀性清洗剂进行浸泡式清洗,避免使用刷子以免损伤线圈。
    3. Q:如何储存该产品?
    - A:应在温度不超过40°C,湿度小于75%的条件下保存,最长存储时间不超过12个月。

    总结和推荐


    WE-TPC SMT屏蔽式微型功率电感凭借其出色的设计、稳定的性能和广泛的适用性,在众多应用领域表现出色。它不仅满足了现代电子产品对空间和性能的要求,而且通过严格的测试和认证确保了产品的质量和可靠性。我们强烈推荐此款电感作为高端电子产品的重要组成部分。

744071022参数

参数
容差 ±30%
直流电阻(DCR) 13mΩ
额定电流 5.4A
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 6.3A
自谐振频率(SRF) 62MHz
长*宽*高 8mm*8mm*4.6mm
通用封装 8043
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

744071022厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744071022数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744071022 744071022数据手册

744071022封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.9376
10+ ¥ 16.2861
25+ ¥ 15.6347
50+ ¥ 14.5924
100+ ¥ 14.3318
300+ ¥ 14.0712
1500+ ¥ 14.0712
3000+ ¥ 14.0712
库存: 15
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.93
