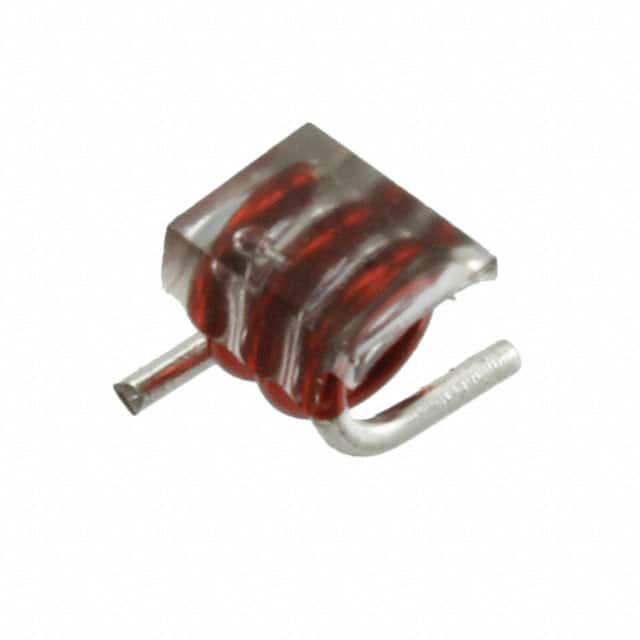

744913080

产品分类: 贴片电感
厂牌: WURTH
产品描述: 150MHz 5GHz 4A 140@150MHz 8nH 2.6mΩ ±5% 3136 标准安装,贴片安装 3.68mm*3.05mm*3.18mm
供应商型号: 710-744913080
供应商: Mouser
标准整包数: 1
WURTH 贴片电感 744913080

744913080概述


    产品简介


    WE-CAIR 空心线圈(Air Coil)
    型号: 744913080
    产品类型: 空心线圈,用于通用电子设备
    主要功能:
    - 电感器
    - 高频率下的良好性能表现
    - 低直流电阻
    - 高自谐振频率
    应用领域:
    - 通信设备
    - 电源管理系统
    - 工业自动化控制系统
    - 一般电子设备

    技术参数


    - 尺寸:
    - 长度: 3.05 mm (最大)
    - 宽度: 2.79 mm - 3.3 mm
    - 高度: 1.65 mm
    - 尺寸比例: 7:1

    - 推荐焊盘图案:
    - 长度: 4.19 mm
    - 宽度: 1.27 mm
    - 尺寸比例: 7:1
    - 电气特性:
    - 电感量 (L): 8 nH @ 150 MHz (±5%)
    - 品质因数 (Q): 140 @ 150 MHz (最小值)
    - 直流电阻 (RDC): 2.6 mΩ (最大值) @ 20°C
    - 额定电流 (I): 4 A (最大值),温升不超过 15 K
    - 自谐振频率 (fres): 5 GHz (最小值)
    - 认证: 符合 RoHS、REACH 和无卤素标准
    - 工作温度范围:
    - 储存条件: 温度 < 40°C,湿度 < 75% RH
    - 运行温度: -40°C 到 +125°C
    - 推荐焊接温度: < 260°C

    产品特点和优势


    - 高精度电感量: 8 nH 的电感量,在 150 MHz 下具有极小的误差范围 (±5%)。
    - 低损耗: 直流电阻仅为 2.6 mΩ,有效减少能量损失。
    - 宽广的工作频率: 自谐振频率高达 5 GHz,适用于高频信号处理。
    - 高温稳定性: 能够承受最高达 125°C 的工作温度,保证长期稳定运行。
    - 环境友好: 符合 RoHS 和 REACH 标准,无卤素材料,适合环保要求高的场合。

    应用案例和使用建议


    应用场景:
    - 电源滤波器
    - 高频信号发生器
    - 振荡电路
    - 天线匹配网络
    使用建议:
    - 在焊接时,确保焊接温度不超过 260°C,避免对组件造成损害。
    - 在设计 PCB 时,使用推荐的焊盘图案,以确保最佳电气性能。
    - 在存储和运输过程中,注意避免阳光直射和极端湿度条件,以延长使用寿命。

    兼容性和支持


    - 兼容性: 该产品适用于广泛的电子产品,特别是那些需要高频信号处理的应用。
    - 支持: 厂商提供全面的技术支持,包括详细的安装指南和售后服务。

    常见问题与解决方案


    - Q: 使用该组件时焊接温度超过规定值怎么办?
    - A: 请立即停止操作,并联系厂商获取技术支持,检查组件是否有损伤。
    - Q: 如何清洁该组件?
    - A: 建议采用溶剂清洗,但需谨慎选择溶剂类型,避免损坏绝缘材料。
    - Q: 长时间未使用会有什么影响?
    - A: 存储时间超过 12 个月可能导致端子老化,建议在 12 个月内使用完毕。

    总结和推荐


    综合评估:
    - 优点: 高电感精度、低损耗、高稳定性、符合多种环保标准。
    - 缺点: 需严格控制焊接温度和存储条件,不适合高安全要求的应用场合。
    推荐使用:
    - 适用场景: 广泛适用于通信设备、电源管理系统和工业自动化控制等领域。
    - 不推荐使用: 高安全要求或极端环境下的应用。
    总结而言,WE-CAIR 空心线圈是一款高性能的电子元件,具备优秀的电气特性和环境适应能力,适用于多种应用场景。但由于其限制条件,用户在使用前应仔细阅读相关文档并进行适当评估。

744913080参数

参数
测试频率 150MHz
电感值 8nH
饱和电流(LSAT) -
自谐振频率(SRF) 5GHz
容差 ±5%
直流电阻(DCR) 2.6mΩ
额定电流 4A
Q值 140@150MHz
长*宽*高 3.68mm*3.05mm*3.18mm
通用封装 3136
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
