760308201

产品分类: 无线充电线圈
厂牌: WURTH
产品描述: 15MHz 8A 3.5A 50@125kHz 10μH 200mΩ ±5% 37mm*37mm*1.8mm
供应商型号: ET-2114372
供应商: 海外现货
标准整包数: 1
WURTH 无线充电线圈 760308201

760308201概述


    产品简介

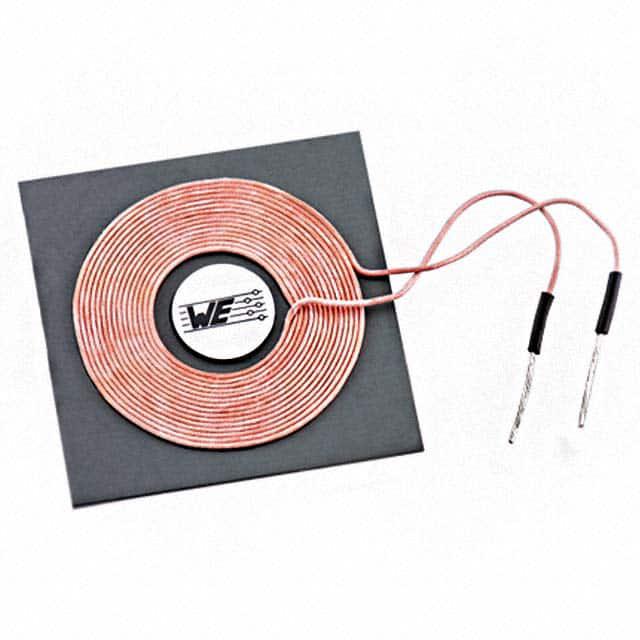

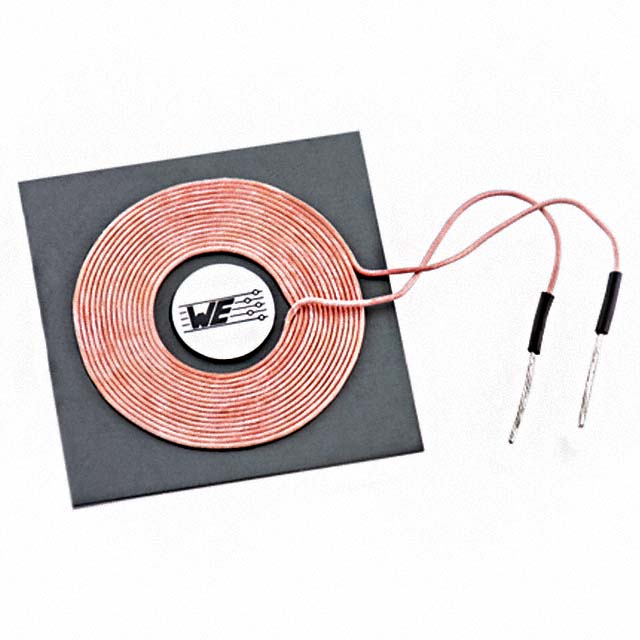

    WE-WPCC Wireless Power Transfer Receiver Coil
    这款无线电源传输接收线圈是由Würth Elektronik eiSos GmbH & Co. KG开发的电子元件,专门用于一般电子设备。它适用于多种应用领域,包括但不限于消费电子、工业自动化和通信设备。作为无线充电系统的关键组件之一,此接收线圈能够高效地接收和转换无线信号为电能,从而满足各类电子产品对便捷充电的需求。

    技术参数


    - 尺寸: 37 x 37 x 1.8 mm
    - 重量: 未指定(具体数值见详细文档)
    - 额定电流: 最大3.5 A(在温升为40K时)
    - 直流电阻 (RDC): 20°C时典型值160 mΩ,最大值200 mΩ
    - 自谐振频率 (fres): 15 MHz(典型值)
    - 温度范围: 操作温度 -20°C 至 +105°C
    - 存储条件: 温度 < 40°C;相对湿度 < 75% RH
    - 无卤认证: 符合JEDEC JS709B和IEC 61249-2-21标准
    - 环保认证: RoHS(2011/65/EU 和 2015/863)和REACH合规
    - 潮敏等级 (MSL): 1级

    产品特点和优势


    1. 高效无线充电:
    - 该接收线圈在125 kHz下的典型电感量为10 µH,确保了高效的无线充电效率。
    - 自谐振频率高达15 MHz,使其在高频率下依然保持稳定性能。
    2. 宽泛的工作温度范围:
    - 可以在极端温度环境下正常工作,从-20°C到+105°C,满足了各种恶劣环境需求。
    3. 环保材料:
    - 符合无卤素和RoHS标准,保障用户安全的同时降低对环境的影响。

    应用案例和使用建议


    典型应用:
    - 消费电子产品如手机、平板电脑、智能手表等的无线充电装置
    - 工业自动化中的无线能量传输设备
    - 物联网设备中的远程供电模块
    使用建议:
    - 在进行焊接前,确保焊接工艺符合制造商提供的波峰焊曲线,以免损坏器件。
    - 存储过程中避免长时间暴露于阳光下,防止终端氧化影响焊接性能。
    - 设计时需考虑线圈的温度上升,确保整体操作温度不超过规定范围,避免因过热导致的性能下降。

    兼容性和支持


    兼容性:
    - 本接收线圈适用于当前主流的焊接工艺和清洗流程,确保其良好的可集成性。
    - 通过RoHS、REACH等认证,满足全球大部分地区的环保要求,便于全球范围内使用。
    支持服务:
    - Würth Elektronik提供全面的技术支持和售后保障,包括产品选型指导、焊接工艺咨询及性能测试服务。

    常见问题与解决方案


    Q: 在焊接过程中需要注意哪些事项?
    A: 确保焊接工艺严格遵循制造商提供的波峰焊曲线,所有其他焊接方法均不在保修范围内。
    Q: 如何正确储存该产品?
    A: 储存条件应在温度<40°C且相对湿度<75%的环境下,且最长储存时间不应超过12个月。此外,避免直接阳光照射以防止终端氧化。
    Q: 在产品使用过程中如何确保其性能稳定?
    A: 注意操作温度不能超过105°C,同时确保正确的电流负载,以避免过热导致的性能下降。

    总结和推荐


    总体评价:
    WE-WPCC Wireless Power Transfer Receiver Coil在设计上兼顾了高效能、宽泛的工作温度范围和环保特性,尤其适用于需要无线充电功能的电子设备。其严格的品质管控和全面的技术支持使得该产品在市场上具有很高的竞争力。
    推荐意见:
    鉴于其出色的性能和广泛的应用场景,强烈推荐在需要无线充电功能的电子设备中采用这款接收线圈。特别是在消费电子和工业自动化领域,它将发挥重要作用,帮助实现更便捷的能源管理。

760308201参数

参数
直流电阻(DCR) 200mΩ
额定电流 3.5A
Q值 50@125kHz
测试频率 -
电感值 10μH
饱和电流(LSAT) 8A
自谐振频率(SRF) 15MHz
容差 ±5%
长*宽*高 37mm*37mm*1.8mm
零件状态 在售
包装方式 托盘

760308201厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

760308201数据手册

厂牌 PDF简要描述 下载
WURTH 无线充电线圈 WURTH 760308201 760308201数据手册

760308201封装设计

查看详情并下载
Symbol
Footprint
3D Model
