7447462220

产品分类: 插件电感
厂牌: WURTH
产品描述: 1KHz 15MHz 1.7A 1.8A 22μH 130mΩ ±20% 5075 垂直安装,通孔安装 6mm*8.5mm*8.5mm
供应商型号: 7361894
供应商: 海外现货
标准整包数: 5

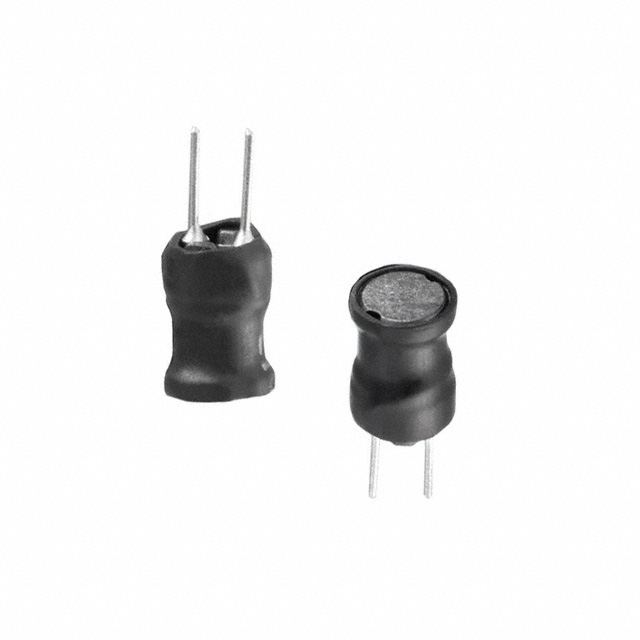

WURTH 插件电感 7447462220

7447462220概述

    # 技术手册:WE-TI径向引线线绕电感

    产品简介


    WE-TI径向引线线绕电感是一种通用型电子元件,适用于广泛范围内的电子设备。这种电感主要功能是提供电感效应,常用于电路中的滤波、信号耦合和噪声抑制等领域。

    技术参数


    以下是WE-TI电感的技术规格和性能参数:
    - 尺寸:最大长度为6 mm,宽度为2.5 mm,高度为8.5 mm(见附图)
    - 电气特性:
    - 标称电感:22 μH ±20%
    - 额定电流:在温度上升40 K时可达1.8 A
    - 饱和电流:10% |ΔL/L| < 10%,典型值为1.7 A;30% |ΔL/L| < 30%,典型值为2.3 A
    - 直流电阻:最大0.13 Ω,典型值为0.1 Ω
    - 自谐振频率:15 MHz
    - 工作电压:最高可达120 V DC
    - 环境要求:
    - 工作温度:-40°C 至 +125°C
    - 存储条件:温度<40°C,湿度<75% RH

    产品特点和优势


    1. 高可靠性:符合RoHS标准,满足环保要求,适用于工业级应用。
    2. 低损耗:较低的直流电阻,保证高效能。
    3. 耐高温:能在宽泛的工作温度范围内稳定工作。
    4. 良好的稳定性:即使在较大的电流变化下,电感量变化小,适合高精度需求的应用场景。

    应用案例和使用建议


    应用案例:
    - 滤波器设计:在电源模块中用于减少电磁干扰。
    - 信号耦合:在无线通信设备中作为关键组件。
    - 电源管理:在各类电源转换器中实现电能管理。
    使用建议:
    - 避免过载:不要超过额定电流,否则可能导致电感失效。
    - 环境控制:避免直接暴露于阳光下,并确保工作和存储环境满足规定的温湿度要求。

    兼容性和支持


    - 兼容性:该电感设计主要用于一般电子设备,与大多数常见的电路板材料兼容。
    - 支持和服务:制造商提供技术支持和售后保障,如有需要,请联系当地的销售和技术支持团队。

    常见问题与解决方案


    - 问题:电感在长时间存储后出现焊接不良。
    - 解决办法:在使用前检查并重新测试电感的电气特性,确保其满足使用要求。
    - 问题:电感在工作过程中出现明显的振动噪音。
    - 解决办法:调整电路设计,避免音频频率信号通过电感。

    总结和推荐


    综上所述,WE-TI径向引线线绕电感凭借其高可靠性、低损耗和宽泛的工作温度范围,在众多电子设备中表现出色。其适用于多种应用场景,特别是在需要高精度电感效应的场合。因此,我们强烈推荐使用这款电感产品,以提升整体电路性能和可靠性。
    以上是对WE-TI径向引线线绕电感的全面介绍,希望对您的设计与选择有所帮助。如需进一步咨询,欢迎联系我们。

7447462220参数

参数
容差 ±20%
直流电阻(DCR) 130mΩ
额定电流 1.8A
Q值 -
测试频率 1KHz
电感值 22μH
饱和电流(LSAT) 1.7A
自谐振频率(SRF) 15MHz
长*宽*高 6mm*8.5mm*8.5mm
通用封装 5075
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

7447462220厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447462220数据手册

厂牌 PDF简要描述 下载
WURTH 插件电感 WURTH 7447462220 7447462220数据手册

7447462220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 6.9811
100+ ¥ 6.6867
200+ ¥ 6.5413
库存: 88
起订量: 30 增量: 0
交货地:
最小起订量为:5
合计: ¥ 34.9
