744760047A

产品分类: 贴片电感
厂牌: WURTH
产品描述: 250MHz 5.8GHz 600mA 60@1GHz 4.7nH 60mΩ ±0.2nH 0805 贴片安装 2mm*1.25mm*1.4mm
供应商型号: 710-744760047A
供应商: Mouser
标准整包数: 1

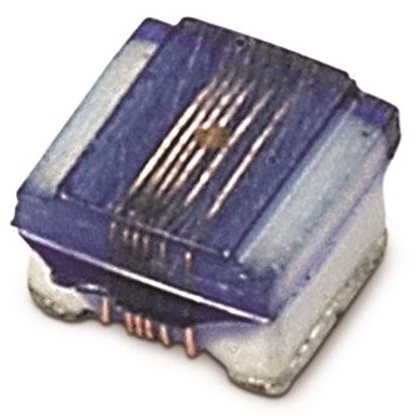

WURTH 贴片电感 744760047A

744760047A概述

    电子元器件产品技术手册

    1. 产品简介


    本电子元器件是为通用电子设备设计和开发的,属于电感器的一种。其主要功能是用于信号滤波、噪声抑制、电流稳定等,在通讯设备、电源管理系统、射频设备等领域有着广泛的应用。

    2. 技术参数


    - 尺寸:0.37mm(厚度) x 2.0mm(长)±0.2mm(宽度)±0.2mm;参照标记:0.5mm;推荐焊盘:0.75mm x 0.92mm。
    - 电感量:250MHz时4.7nH,容差±0.2nH。
    - Q因子:1000MHz时最小值为60。
    - 直流电阻:在20℃时最大值为0.06Ω。
    - 额定电流:在ΔT=15K时最大值为600mA。
    - 自谐振频率:最小值为5800MHz。
    - 认证信息:符合RoHS指令2011/65/EU及2015/863,符合REACH指令(欧盟)1907/2006,无卤素材料标准JEDEC JS709B和IEC 61249-2-21,组件资格认证为AEC-Q200等级1。
    - 一般信息:建议温度不超过+125℃;环境温度范围为-40°C至+110°C;工作温度范围为-40°C至+125°C;存储条件为温度低于40°C,相对湿度小于75%RH;湿敏度级别(MSL)为1级。

    3. 产品特点和优势


    该电子元器件具有高精度的电感量和低直流电阻,能够在高频环境下保持优异的性能表现。其紧凑的设计使其非常适合于空间受限的应用场合。此外,它的无卤素材料特性使其更加环保,适用于对环境保护要求较高的应用。

    4. 应用案例和使用建议


    该电感器可以广泛应用于各种电子设备中,如手机、路由器、医疗设备等。使用时,建议严格按照技术手册中的焊接参数进行焊接,避免因不当操作导致损坏。同时,考虑到该电感器对湿度敏感,在长时间存储后需要重新检查其焊接可靠性。

    5. 兼容性和支持


    该电感器可与其他标准SMD设备兼容使用,但建议与制造商联系以确保最佳匹配效果。制造商提供了详尽的技术支持,包括焊接指导和售后服务,以帮助客户解决问题并优化性能。

    6. 常见问题与解决方案


    - 问题1:电感器表面出现裂纹。
    - 解决方法:检查包装和运输过程中是否有物理损伤,并采取适当的防护措施。
    - 问题2:焊接过程中出现不良连接。
    - 解决方法:确保按照技术手册中的推荐焊接参数进行焊接,并且使用合适的焊接工具和材料。
    - 问题3:电感器温度过高。
    - 解决方法:检查工作环境温度和负载情况,必要时增加散热措施。

    7. 总结和推荐


    综上所述,这款电感器在尺寸、电感量、Q因子等方面表现出色,非常适合应用于需要高可靠性和良好高频性能的电子设备中。虽然它并不适合于安全关键型应用,但在普通电子设备中表现出色。建议在采购前详细了解产品的具体应用场景和使用要求,以便做出最佳选择。

744760047A参数

参数
直流电阻(DCR) 60mΩ
额定电流 600mA
Q值 60@1GHz
测试频率 250MHz
电感值 4.7nH
饱和电流(LSAT) -
自谐振频率(SRF) 5.8GHz
容差 ±0.2nH
长*宽*高 2mm*1.25mm*1.4mm
通用封装 0805
安装方式 贴片安装
零件状态 在售

744760047A厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744760047A数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744760047A 744760047A数据手册

744760047A封装设计

查看详情并下载
Symbol
Footprint
3D Model
