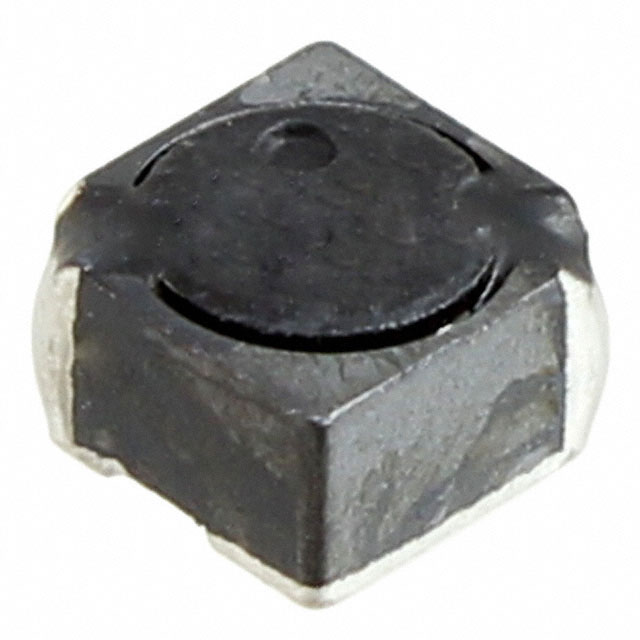

74408942220

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 14MHz 1.3A 850mA 22μH 354mΩ ±20% 1919 贴片安装 4.8mm*4.8mm*3mm
供应商型号: 732-3914-2-ND
供应商: Digi-Key
标准整包数: 500
WURTH 贴片电感 74408942220

74408942220概述

    高品质电子元器件:WE-SPC SMT Shielded Power Inductor

    产品简介


    WE-SPC SMT Shielded Power Inductor(订货代码:74408942220)是一款专为一般电子设备设计的表面贴装型屏蔽功率电感。它广泛应用于电源管理、通信设备、消费电子及工业控制等领域,因其卓越的电气性能和紧凑的设计而备受青睐。

    技术参数


    以下是该产品的关键技术参数:
    - 尺寸:4.8 ± 0.3 mm x 2.8 ± 0.2 mm x 4.8 ± 0.3 mm(参考点:1.4 mm)
    - 重量:0.3 ± 0.07 mm
    - 产品标记:启动绕组标志 • 和 220(电感码)
    - 推荐焊盘图案:5.3 mm x 1.55 mm
    - 电气特性:
    - 标称电感值:22 μH,公差±20%
    - 额定电流:IR,ΔT = 40 K时为0.85 A最大
    - 饱和电流:ISAT,|ΔL/L| < 35%时为1.3 A典型
    - 直流电阻:RDC,20°C时为0.3 Ω典型,最大0.354 Ω
    - 自谐振频率:fRES,14 MHz典型
    - 认证:
    - RoHS合规
    - REACH合规
    - 无卤素材料
    - 一般特性:
    - 工作温度范围:-40°C至+125°C
    - 存储条件:<40°C,<75%相对湿度
    - 潮湿敏感度等级:1级
    - 分类和再流焊接工艺:
    - 符合IPC/JEDEC J-STD-020E标准
    - 预热温度:最小150°C,最大200°C
    - 预热时间:60-120秒
    - 再流焊接时间:60-150秒
    - 峰值温度:≤Tc,见下表

    产品特点和优势


    1. 卓越的电感性能:标称电感值22 μH,具有良好的稳定性和低直流电阻。
    2. 高饱和电流:ISAT为1.3 A,保证了在大电流应用下的稳定性。
    3. 优异的温度特性:可在-40°C至+125°C的工作温度范围内稳定工作。
    4. 高可靠性:符合RoHS、REACH和无卤素材料标准,确保环保和长期可靠性。
    5. 简便的封装设计:适合自动贴装和回流焊接工艺,简化制造流程。

    应用案例和使用建议


    该产品广泛应用于电源管理、通信设备、消费电子及工业控制等领域。例如,在电源转换电路中,它可以有效地滤除杂波并稳定输出电压。为了获得最佳性能,建议按照制造商推荐的焊盘图案进行布局,并严格遵守焊接工艺规范。

    兼容性和支持


    该电感器与其他电子元件和设备具有良好的兼容性。制造商提供了全面的技术支持和服务,包括产品文档、培训和技术咨询服务,以帮助客户在设计和应用过程中充分发挥其性能。

    常见问题与解决方案


    - 问题1:如何确保焊接质量?
    - 解决方案:严格按照制造商推荐的回流焊接曲线进行焊接,并确保焊接温度不超过规定范围。

    - 问题2:如何防止焊接过程中的损坏?
    - 解决方案:避免在焊接前施加外部应力,使用合适的焊接方法,避免强拉力导致焊接不良。

    总结和推荐


    总的来说,WE-SPC SMT Shielded Power Inductor以其出色的电感性能、高可靠性以及适用广泛的领域,成为市场上的一款优秀选择。我们强烈推荐在电源管理和工业控制系统中使用这款电感器,特别是在需要高性能和可靠性的场合。购买前建议与销售工程师联系,了解最新版本的产品规格和可用性。
    此篇文章综合了产品手册中的核心信息,旨在为设计师和工程师提供全面的参考,帮助他们在实际应用中正确选用和部署该电感器。

74408942220参数

参数
额定电流 850mA
Q值 -
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 1.3A
自谐振频率(SRF) 14MHz
容差 ±20%
直流电阻(DCR) 354mΩ
长*宽*高 4.8mm*4.8mm*3mm
通用封装 1919
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
