74270061

产品分类: 磁芯
厂牌: WURTH
产品描述: 9.9mm 4 W 1500 自由悬挂 9.9mm*9.9mm*9.9mm
供应商型号: 10B-1635654-4
供应商: 国内现货
标准整包数: 1

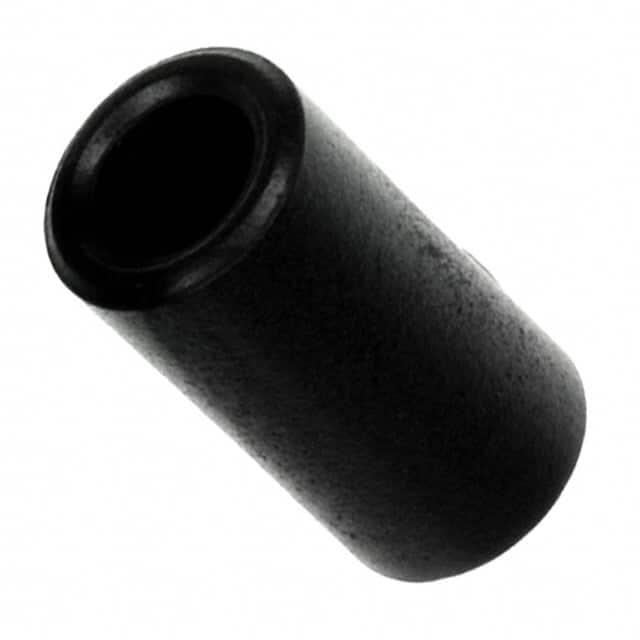

WURTH 磁芯 74270061

74270061概述

    WE-AFB EMI Suppression Axial Ferrite Bead 技术手册

    1. 产品简介


    WE-AFB EMI Suppression Axial Ferrite Bead(74270061) 是一款专为一般电子设备设计的电子元器件。它主要用于抑制电磁干扰(EMI),确保电路稳定运行。此款电子元器件适用于各种类型的电子设备,如通信设备、工业控制系统、消费电子产品等,因其能够有效减少高频噪声对系统的影响。

    2. 技术参数


    - 尺寸:长(L):19.5±0.75 mm,宽(W):9.9±0.5 mm,高(H):6.35±0.3 mm
    - 适用电缆直径:≤ 6.0 mm
    - 额定阻抗:
    - 1 转 @ 25 MHz:85 Ω ±25%
    - 1 转 @ 100 MHz:120 Ω ±25%
    - 2 转 @ 25 MHz:331 Ω 典型值
    - 2 转 @ 100 MHz:430 Ω 典型值
    - 认证信息:
    - RoHS 认证:符合 [2011/65/EU&2015/863]
    - REACH 认证:符合或声明 [(EC)1907/2006]
    - 无卤素认证:符合 [JEDEC JS709B] 和 [IEC 61249-2-21]
    - 工作温度范围:-25°C 至 +105°C
    - 存储条件(在原始包装内):<40°C;<75% 相对湿度

    3. 产品特点和优势


    - 高阻抗:提供卓越的 EMI 抑制能力,在不同频率下具有出色的阻抗特性。
    - 广泛的适用性:适用于多种电缆直径,最大支持直径为 6.0 mm 的电缆。
    - 环保材料:所有材料均符合 RoHS、REACH 及无卤素标准,满足环保要求。
    - 稳定的性能:经过严格测试,确保在规定的温度范围内保持稳定的性能。

    4. 应用案例和使用建议


    - 通信设备:用于通信线路,提高信号传输的稳定性。
    - 工业控制:安装在传感器和执行器之间的电缆上,减少高频噪声对系统的干扰。
    - 消费电子产品:可用于笔记本电脑、平板电脑和手机等设备,提高设备的整体性能。
    使用建议:
    - 在高温环境中使用时,需注意电缆和组件的温度上升情况,确保其不超过最大允许温度。
    - 使用前请检查电缆直径是否符合要求,避免因不匹配导致效果不佳。

    5. 兼容性和支持


    - 兼容性:此款产品与市面上多数电缆和连接器兼容,适用于多种电子设备。
    - 技术支持:Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术文档和支持,包括产品手册、样品、设计指南等。如有需要,客户可联系当地销售工程师获得进一步的帮助。

    6. 常见问题与解决方案


    - Q:此产品是否适合用于军事或航空领域?
    - A:此产品仅适用于一般电子设备,不适合用于高安全性和高可靠性要求的应用。若需使用,请联系 Würth Elektronik eiSos GmbH & Co. KG 获取批准。

    - Q:如何清洗产品表面?
    - A:使用任何化学品进行清洗可能会损坏产品,建议使用清水或中性清洁剂轻轻擦拭。

    7. 总结和推荐


    综上所述,WE-AFB EMI Suppression Axial Ferrite Bead 是一款高性能的电子元器件,特别适用于需要抑制电磁干扰的应用场合。其优秀的阻抗特性和广泛的工作温度范围使其成为众多电子设备的理想选择。强烈推荐在需要有效 EMI 抑制的场合使用此产品。
    更多详细信息,请参阅官方技术手册或访问 [Würth Elektronik 官网](http://www.we-online.com)。

74270061参数

参数
有效面积(Ae) -
直径 9.9mm
磁体体积 -
磁心因数(ΣI/A) -
容差 -
有效磁导率 -
磁芯材料 4 W 1500
磁路截面积 -
初始磁导率 -
磁路长度 -
电感系数(AI) -
长*宽*高 9.9mm*9.9mm*9.9mm
安装方式 自由悬挂
零件状态 在售
包装方式 托盘

74270061厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74270061数据手册

厂牌 PDF简要描述 下载
WURTH 磁芯 WURTH 74270061 74270061数据手册

74270061封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 9.7824
25+ ¥ 9.6954
50+ ¥ 9.4219
128+ ¥ 6.6501
1280+ ¥ 5.8829
库存: 519
起订量: 23 增量: 1
交货地:
最小起订量为:10
合计: ¥ 97.82
