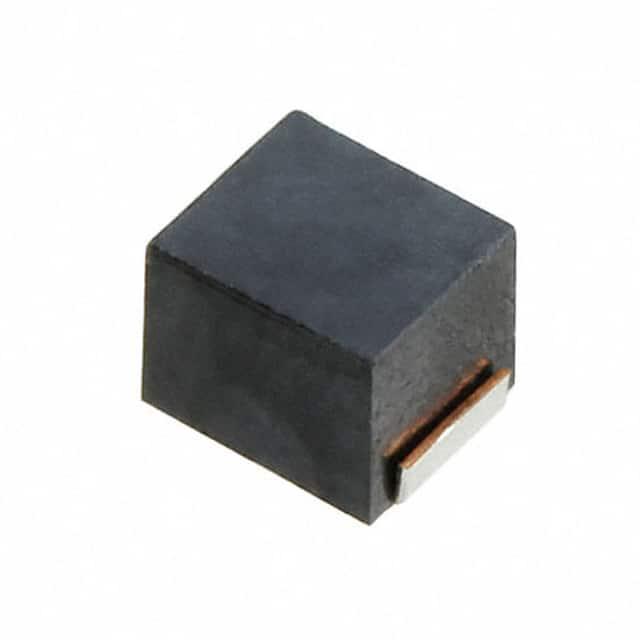

7447629068

产品分类: 贴片电感
厂牌: WURTH
产品描述: 7.96MHz 61MHz 450mA 20@7.96MHz 6.8μH 1.1Ω ±20% 1008 标准安装,贴片安装 2.5mm*2mm*2mm
供应商型号: 2493183
供应商: 海外现货
标准整包数: 5
WURTH 贴片电感 7447629068

7447629068概述

    WE-GFH 高频表面贴装电感技术手册

    产品简介


    WE-GFH 高频表面贴装电感是一种专为通用电子设备设计的高频电感组件。该产品主要应用于需要高频信号处理的电路中,如通信设备、射频系统、电源管理等领域。它通过其独特的电磁特性提供高效的信号传输和过滤能力。

    技术参数


    - 尺寸(单位:mm):2520 (2.52 x 2.0 mm)
    - 额定电流(最大):450 mA
    - 直流电阻(典型值):960 mΩ
    - 直流电阻(最大值):1200 mΩ
    - 自谐振频率(典型值):61 MHz
    - 品质因数(最小值):20 @ 7.96 MHz
    - 环境温度范围:-40°C 至 +65°C
    - 储存条件:温度 < 40°C;相对湿度 < 75%
    - RoHS合规性:符合 2011/65/EU 和 2015/863 指令
    - REACH合规性:符合 EC 1907/2006
    - 无卤素认证:符合 JESD22-A120 和 IEC 61249-2-21

    产品特点和优势


    1. 高可靠性:通过RoHS、REACH和无卤素认证,确保环保安全。
    2. 宽温范围:能在极端温度条件下稳定工作,-40°C至+105°C的温度范围内都能正常运行。
    3. 高效信号传输:高自谐振频率(61 MHz)保证了高效的信号传输和过滤性能。
    4. 低直流电阻:低至960 mΩ的直流电阻,减少了能量损耗。
    5. 易于焊接和装配:通过Reflow焊接工艺,提高了装配的可靠性和效率。

    应用案例和使用建议


    典型阻抗特性:在不同频率下的阻抗特性显示出该电感器在高频下表现良好,适合于通信和射频系统的滤波器设计。
    使用建议:
    1. 确保在焊接过程中遵循规定的焊接曲线,以避免损坏。
    2. 在高温环境下工作时,应注意电感器的温度限制,不要超过+105°C。
    3. 对于关键应用,进行充分的可靠性测试和评估,确保电感器在特定环境下的性能稳定。

    兼容性和支持


    该电感器适用于各种标准焊接工艺,如Reflow焊接。Würth Elektronik eiSos GmbH & Co. KG提供了详尽的技术支持文档和客户服务,以帮助客户解决在使用过程中可能遇到的各种问题。

    常见问题与解决方案


    1. 问题:如何确定焊接曲线是否正确?
    - 解决方案:参照J-STD-020E标准,并确保预热温度在150°C至200°C之间,保持时间60秒至120秒。
    2. 问题:在高温环境下使用时是否会损坏电感器?
    - 解决方案:避免长时间暴露在高于+105°C的环境中,以免损坏电感器。
    3. 问题:焊接过程中需要特别注意哪些事项?
    - 解决方案:确保焊接过程遵循规定的焊接曲线,避免强力冲击导致焊点松动。

    总结和推荐


    综合评估:WE-GFH 高频表面贴装电感是一款设计精良、性能稳定的高频电感器,具有广泛的适用性和可靠性。在通信设备、射频系统和电源管理等领域表现出色。
    推荐使用:鉴于其卓越的性能和广泛的适用性,我们强烈推荐该电感器用于需要高频信号处理的应用场景。对于要求严格的电路设计,建议进行充分的可靠性评估和验证。

7447629068参数

参数
电感值 6.8μH
饱和电流(LSAT) -
自谐振频率(SRF) 61MHz
容差 ±20%
直流电阻(DCR) 1.1Ω
额定电流 450mA
Q值 20@7.96MHz
测试频率 7.96MHz
长*宽*高 2.5mm*2mm*2mm
通用封装 1008
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

7447629068厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447629068数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7447629068 7447629068数据手册

7447629068封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.91
50+ ¥ 2.4578
250+ ¥ 2.2021
500+ ¥ 2.2021
1000+ ¥ 2.1628
2000+ ¥ 2.1235
10000+ ¥ 2.1235
20000+ ¥ 2.1235
库存: 732
起订量: 20 增量: 0
交货地:
最小起订量为:5
合计: ¥ 14.55
直接购买
加入购物车
